    Вступление

    Ассортимент материнских плат компании ASRock под процессоры Intel в исполнении LGA 1151 впечатляет: на момент написания данных строк в списке выпускаемых моделей числится 72 наименования. И это без учета версий, которые выпускаются для региональных рынков и отдельных заказчиков – такие решения на сайте компании зачастую не упоминаются, либо присутствуют на отдельных региональных зеркалах.

    450x328 44 KB. Big one: 757x551 40 KB

    Разумеется, подобное многообразие не разрабатывалось все целиком с нуля и на самом деле практически все модели используют некий набор шаблонных печатных плат. Налицо лишь варьирование набора распаянных разъемов, наличие/отсутствие радиаторов, элементной базы и установленных наборов системной логики (на самом деле кристаллы чипсетов Intel во многом совпадают по выводам и требуют одинаковые по конфигурации контактов площадки).

    реклама

    На удивление, официальный сайт ASRock не облегчает пользователю жизнь: все модели буквально свалены в одну кучу, либо отображаются по сериям, но четкой иерархии, что чему соответствует (хотя бы приблизительно), не приводится. И лишь при внимательном изучении изображений начинает просматриваться схема: многие модели используют одну печатную плату, отличаясь названием, декоративной расцветкой и в некоторой степени – элементной базой.

    Обращает на себя внимание и тот факт, что в ассортименте версий присутствуют практически одинаковые наименования, отличающиеся только приставкой «D3». Оная означает, что на модели с такой приставкой распаяны слоты памяти типа DDR3, а не DDR4. Но не следует думать, что платы идентичны во всем остальном, на самом деле одинаковое название ничего не значит. К примеру, системные платы ASRock Fatal1ty Z170 Gaming K4 и ASRock Fatal1ty Z170 Gaming K4/D3 идентичны, даже подсистема питания памяти одинакова, не распаян лишь разъем Molex для дополнительного питания графических слотов.

    И в то же время материнские платы с наименованиями Z170 Pro4 и Z170 Pro4/D3 отличаются принципиально.

    295x220 30 KB. Big one: 1154x862 322 KB 295x195 30 KB. Big one: 1151x759 320 KB

    В целом, по набору возможностей модели схожи: одинаковый набор слотов расширения, на обеих по четыре слота памяти, по два SATAe и два SATA, но тут же бросается в глаза разный размер плат, иная планировка и подсистема питания процессора. А при более дотошном сравнении на Z170 Pro4/D3 обнаруживается исчезновение дополнительного разъема Molex, упрощенная задняя интерфейсная панель, уменьшение количества разъемов для подключения вентиляторов. Таким образом, перед нами продукт, претерпевший значительные упрощения и нацеленный на более низкий ценовой сегмент.

    Технически перед нами самое простое и максимально дешевое решение, сочетающее форм-фактор ATX, набор системной логики Intel Z170, процессорный разъем Intel LGA 1151 и поддержку памяти DDR3. Ниже него – только mATX или модели на наборах системной логики других классов. А компанию ему в нашем материале составит не Intel Core i5-6600K, а более дешевый Intel Core i3-6100, ведь ASRock Z170 Pro4/D3 поддерживает разгон процессоров «non-K»-серий посредством изменения базовой частоты.

    Таким образом, мы рассмотрим на практике возможность «бюджетного разгона», о котором говорилось в рамках обзора «Обзор и тестирование процессора Intel Core i3-6100: разгон запретного».

    Обзор материнской платы ASRock Z170 Extreme4 для процессоров LGA1151

    Сегодня украинский рынок материнских плат насыщен разнообразными решениями на базе Intel Z170, и в среднем ценовом диапазоне нельзя обойти вниманием представителя компании ASRock заряженной серии Extreme с индексом «четыре». Здесь видна забота о подсистеме питания процессора, выполненная с заделом на возможный разгон, и вскоре узнаем, насколько она хороша.

    ASRock Z170 Extreme4

    Остальной набор возможностей базируется на чипсете, лишь на задней панели есть пара разных гнёзд самого свежего интерфейса USB 3.1 — типов A и С, реализованная посредством ASM1142. Для этой серии характерен сетевой контроллер от Intel, тогда как «игровые» модели Fatal1ty используют Killer от Qualcomm Atheros. В таблице собраны все основные возможности изделия:

    Модель ASRock Z170 Extreme4
    Официальная страница продукта в Сети asrock.com
    Чипсет Intel Z170
    Процессорный разъём Socket 1151
    Процессоры Core i7, Core i5, Core i3, Pentium, Celeron (Skylake-S)
    Память 4 DIMM DDR4 SDRAM 2133/2400*/2800*/2933*/3200*/3600*/3866*(OC), максимум 64 ГБ
    Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
    1 x PCI Express 3.0 x16 (x4)
    3 x PCI Express 3.0 x1
    M.2 1 x PCI Express 3.0 x4
    Слоты PCI
    Встроенное видеоядро (в процессоре) Intel HD 510/530
    Видеоразъёмы DisplayPort, HDMI, DVI-D
    Количество подключаемых вентиляторов 5x 4pin
    Порты PS/2 1 (клавиатура/мышь)
    Порты USB 2 х 3.1 Gen2 (2 разъёма на задней панели (A и C), ASM1142)
    8 х 3.1 Gen1 (6 разъёмов на задней панели, Z170)
    4 x 2.0 (разъёмов на задней панели нет, Z170)
    SATA Express 3 (Z170)
    Serial ATA 6 x SATA 6 Гбит/с (Z170)
    RAID 0, 1, 5, 10 (SATA, Z170)
    Встроенный звук Purity Sound 3 (7.1, HDA):
    Realtek ALC1150
    2x Texas Instruments NE5532
    S/PDIF Оптический (выход)
    Сетевые возможности Intel I219V (Gigabit Ethernet)
    COM 1 (внутренний)
    TPM +
    UEFI AMI UEFI
    Форм-фактор ATX
    Размеры, мм 305 x 244
    Дополнительные возможности POST-индикатор, кнопки: включения, перезагрузки и сброса настроек CMOS; две независимые микросхемы ПЗУ с UEFI, Thunderbolt header, поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI, DTS Connect
    Цена в рознице, $ $151

    Упаковка и комплектация

    Коробка большая, внутри плата находится на поддоне из вспененного полиэтилена. Оформление строгое, ошибиться с идентификацией модели невозможно.

    ASRock Z170 Extreme4

    Ключевые особенности самого продукта и серии в целом размещены на тыльной стороне. Есть фото изделия и таблица с его основными возможностями.

    ASRock Z170 Extreme4

    Комплект поставки довольно приятен, это:

    • многоязычная инструкция по быстрой установке;
    • руководство по UEFI и A-Tuning на английском языке;
    • диск с драйверами и фирменным ПО;
    • наклейка с логотипом компании;
    • заглушка для корпуса, дополненная наклейкой в чёрных тонах с цветовым и символьным обозначением всех гнёзд;
    • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
    • один жёсткий мостик для организации SLI из двух видеокарт;
    • крепёжный винт для устройств формата M.2.

    ASRock Z170 Extreme4

    Внешний вид

    Имеется девять точек крепления, размер платы полностью соответствует стандарту ATX. В наличии индикатор кодов POST, пара микросхем с прошивками и переключатель для работы с ними. Это приятные бонусы для когорты энтузиастов.

    ASRock Z170 Extreme4

    Обратная сторона примечательна размещенными там внешним генератором опорной частоты и адаптером интерфейса USB 3.1.

    ASRock Z170 Extreme4

    Материала для изготовления охладителя системной логики не пожалели. Радиатор закреплён винтами.

    ASRock Z170 Extreme4

    Все выходы SATA собраны в скоростные SATA-E. Два расположены у правого края, они продольного типа. Рядом с ними кроватки с микросхемами UEFI и светодиоды красного цвета. При запуске ПК горит лишь один индикатор, извещая об активной единице.

    ASRock Z170 Extreme4

    Ближе к углу разместили оставшийся SATA-E, поперечного типа, это будет уместно для тесных корпусов. Тут же есть кнопки, которые подсвечиваются красным цветом, но лишь в момент прохождения инициализации оборудования, равно как и POST-индикатор работает только в этот момент. При запуске операционной системы вся иллюминация отключается.

    ASRock Z170 Extreme4

    Для нужд корпусных портов USB есть одна колодка третьей версии интерфейса, имеются и две штуки — второй ревизии.

    ASRock Z170 Extreme4

    Слотов расширения PCI-E всего шесть. Пара высокоскоростных может поделить между собой 16 линий от ЦП. Даже по количеству ножек заметно — нижнее гнездо имеет всего четыре линии, которые заведены от чипсета. Малогабаритные гнёзда — открытого типа, то есть туда можно подключать разнообразные устройства.

    ASRock Z170 Extreme4

    Единственный M.2 позволяет произвести коммутацию изделий самых разных размеров.

    ASRock Z170 Extreme4

    Звуковая система Purity Sound 3 неизменна вот уже на третьей рассмотренной плате ASRock в нашей лаборатории. Подсветки и экранирующих элементов нет. Только кодек и пара операционных усилителей Texas Instruments NE5532.

    ASRock Z170 Extreme4

    Тепловых трубок в системе охлаждения нет, они достались лишь старшим моделям. На первый взгляд, ничего страшного, но именно в этом продукте их присутствие точно бы не было лишним.

    ASRock Z170 Extreme4

    Раздельные две части охладителя, как оказалось, ответственны в точности за разные системы. К самому качеству их исполнения вопросов нет, разве что, маловато рёбер.

    ASRock Z170 Extreme4

    Итак, верхняя по снимку зона — стабилизатор напряжений ЦП, а справа — группа для ГП. Уже без замеров вольтметром — по одной только маркировке — видно: первая пара силовых элементов нужна для нужд CPU SA, вторая — для CPU IO. Остаётся лишь шесть пар в пользу процессорного стабилизатора. Напомню, для всех них предусмотрели цельный радиатор. Сосед справа будет охлаждать четыре канала из схемы интегрированного ГП. ШИМ контроллер такой же, как у Fatal1ty Z170 Gaming K6, это ISL95824 от Intersil Corporation. Он умеет работать по принципу 4+2 фазы, значит, здесь воспользовались не всем потенциалом. Внутри него встроено три драйвера, а ещё два можно найти в исполнении внешних на самой плате, получается, имеет место удвоение силовых элементов. Пара составлена из продукции компании Sinopower — SM4336NSKP и SM4337NSKP (лишь для CPU IO использованы оба последних типа).

    ASRock Z170 Extreme4

    Наполнение задней панели в точности такое же, как у коллеги по цеху рангом выше, — абсолютно современный и весьма исчерпывающий набор портов. Хочу отметить присутствующую здесь кнопку для проведения сброса настроек. Выход HDMI дополнен конвертером уровней сигналов ASM1442.

    ASRock Z170 Extreme4

    Возможности UEFI

    Напомню, имеется две микросхемы, где можно использовать независимые версии прошивок, это будет весьма кстати при проведении экспериментов. В нашем обзоре будет рассмотрена наиболее актуальная к моменту его написания сборка — P7.10. Никаких проблем с возвратом к старым версиям нет.

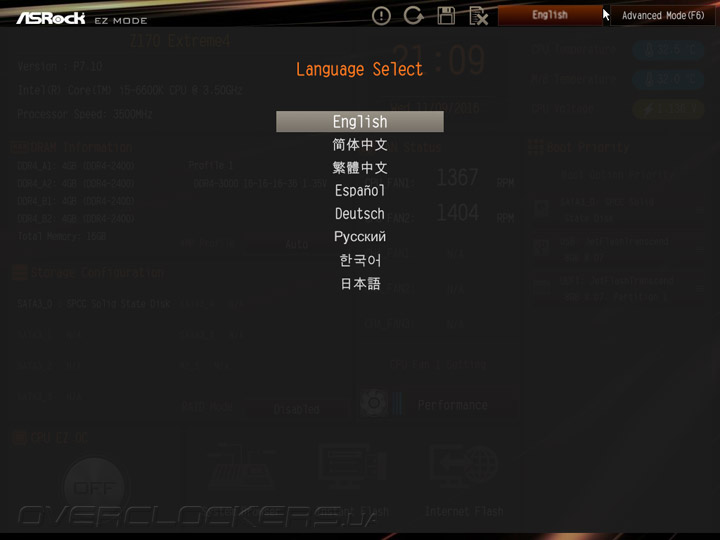

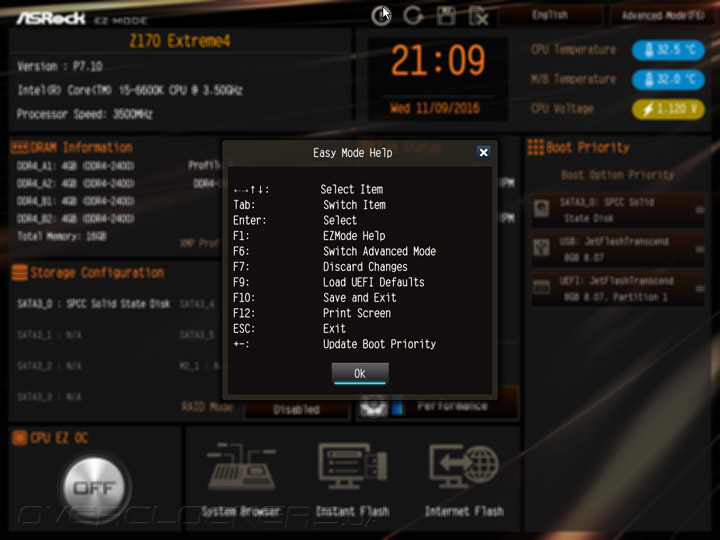

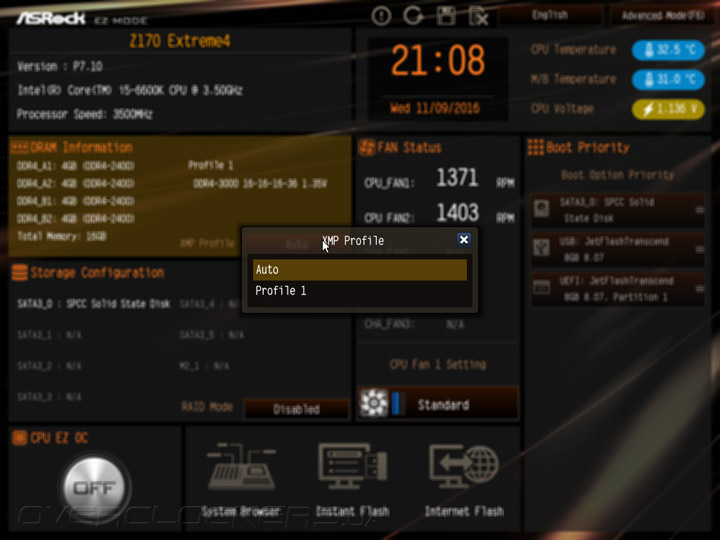

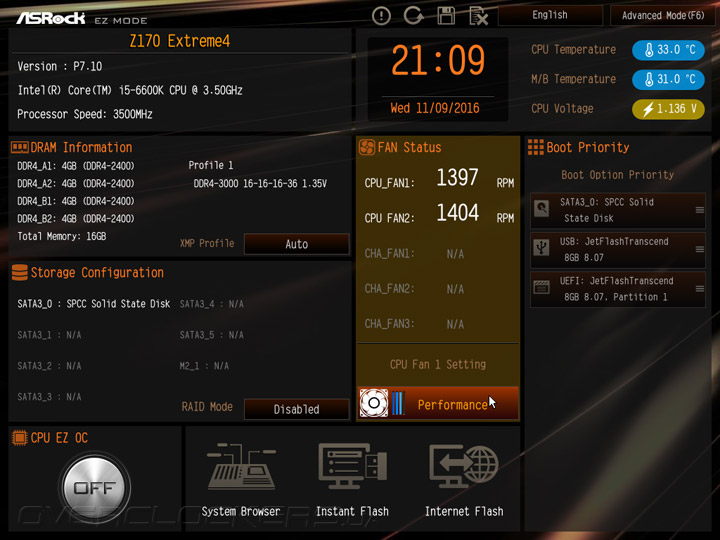

    Оформление упрощенного режима настроек EZ Mode одинаково для всех моделей. Для памяти можно активировать XMP (при его наличии), установить дату и время, разобраться с приоритетом загрузочных устройств. Также имеются помощники — обозреватель компонентов и инструмент по обновлению версий микрокода.

    ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4

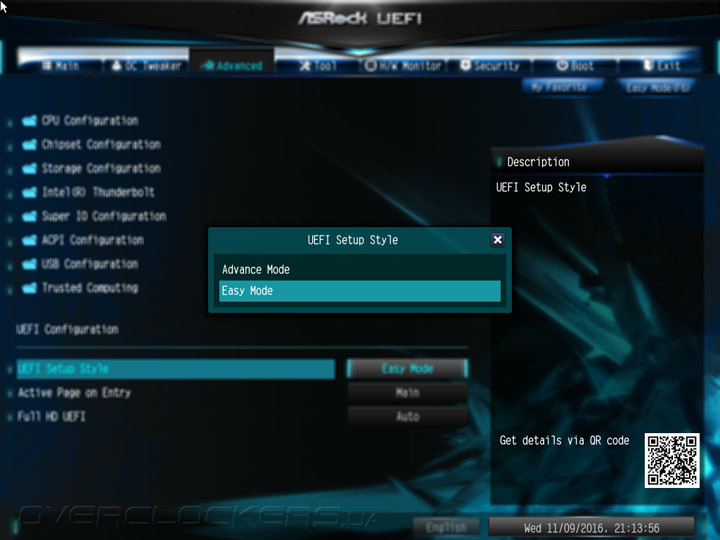

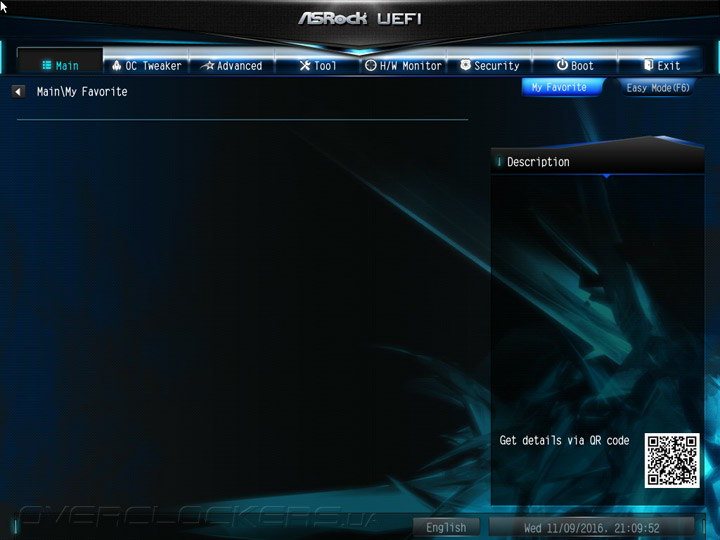

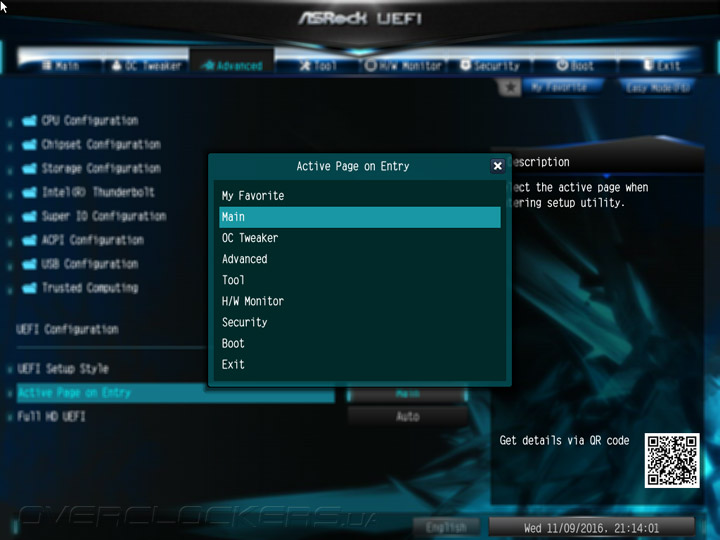

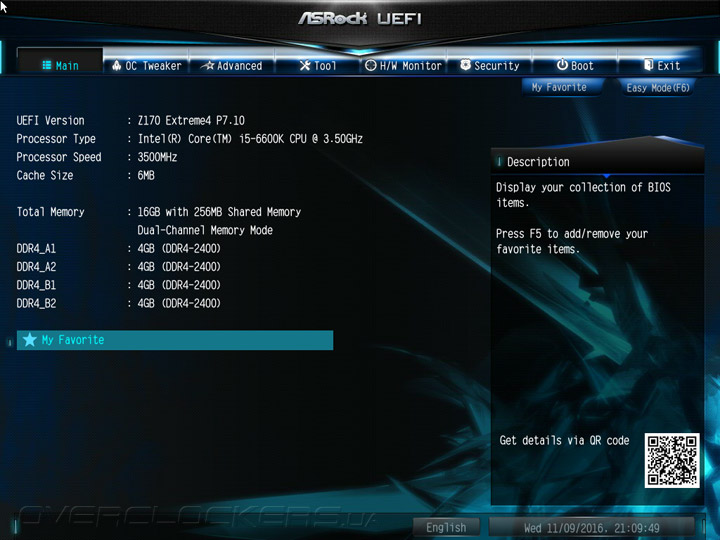

    Расширенный режим отображения встретил цветовым оформлением, характерным для рядовых продуктов компании. Но главное — его состав. Раздел Main имеет закладку My Favorite, куда можно сохранить нужные пункты UEFI для удобного доступа к ним.

    ASRock Z170 Extreme4ASRock Z170 Extreme4

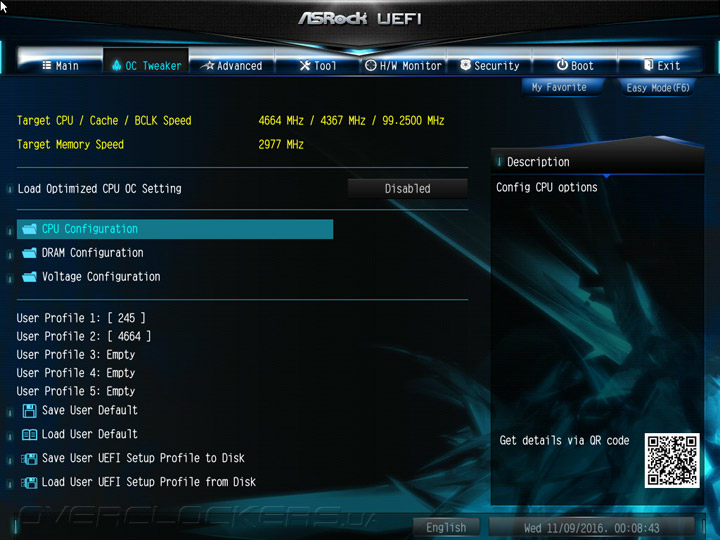

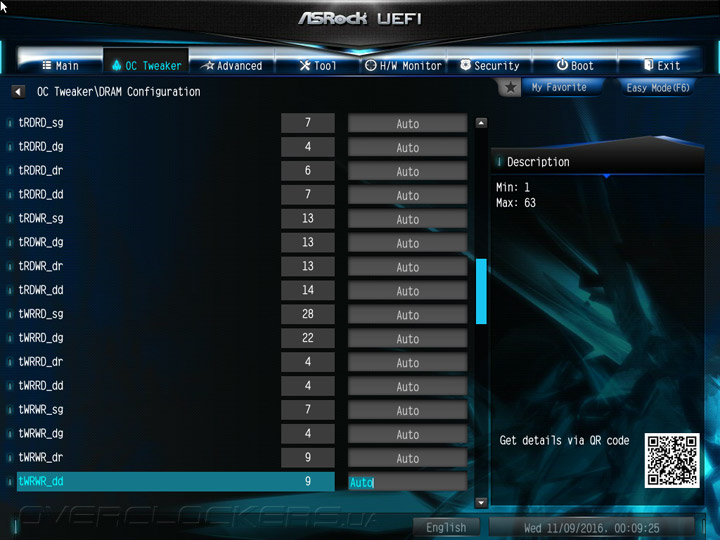

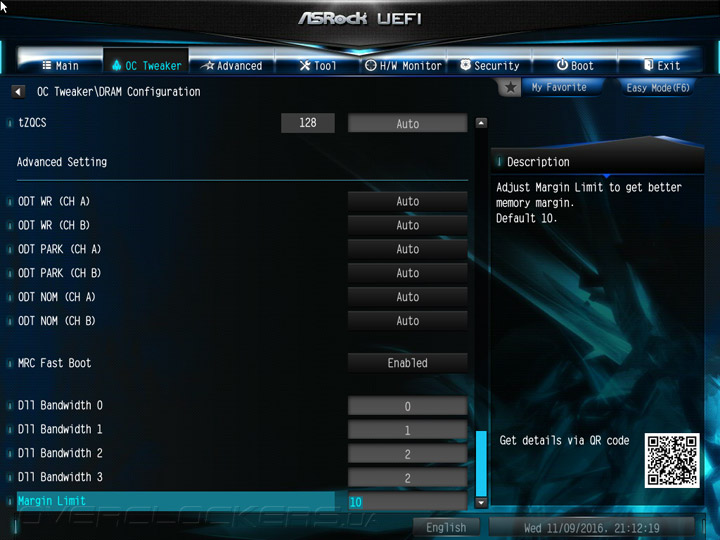

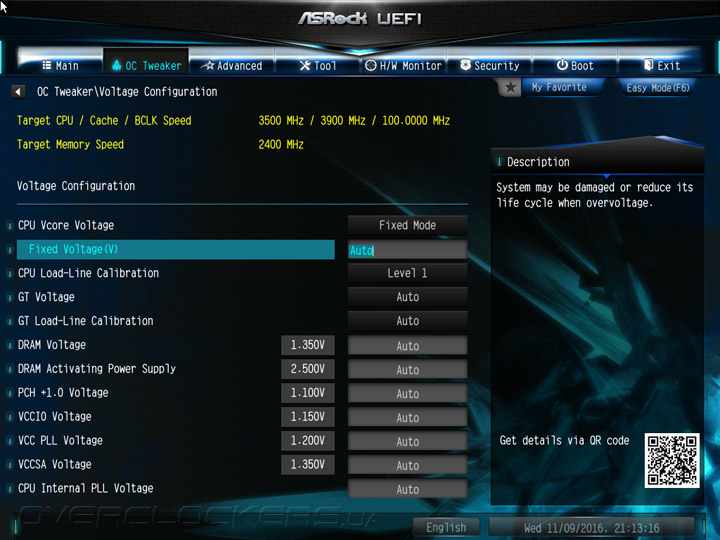

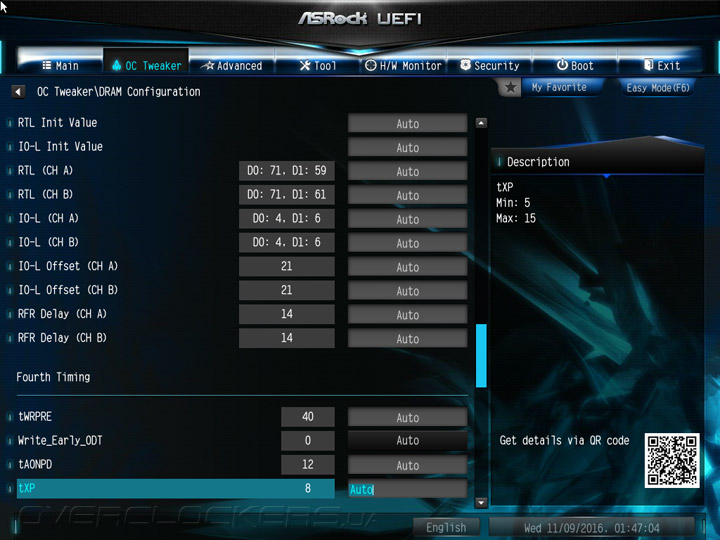

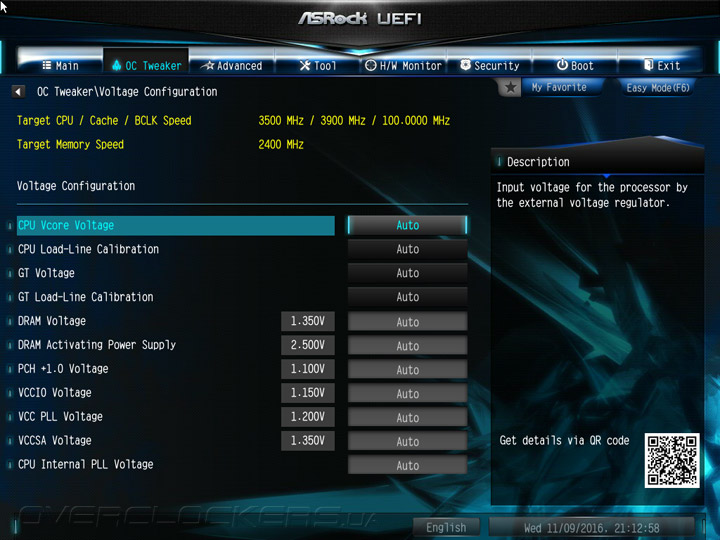

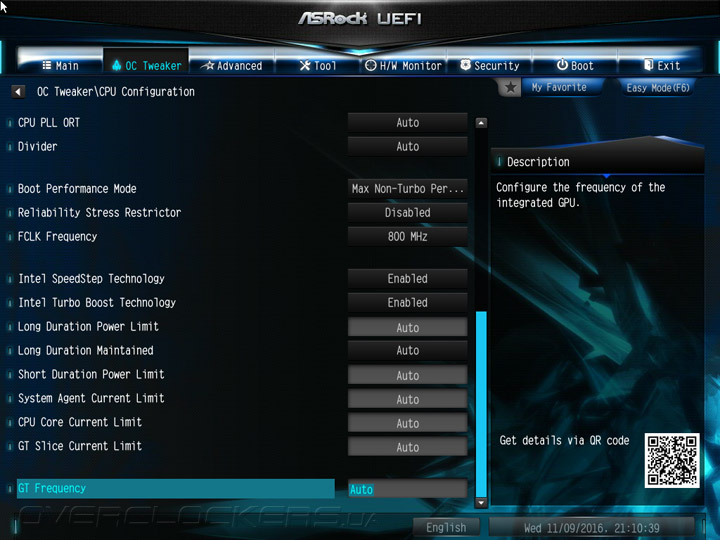

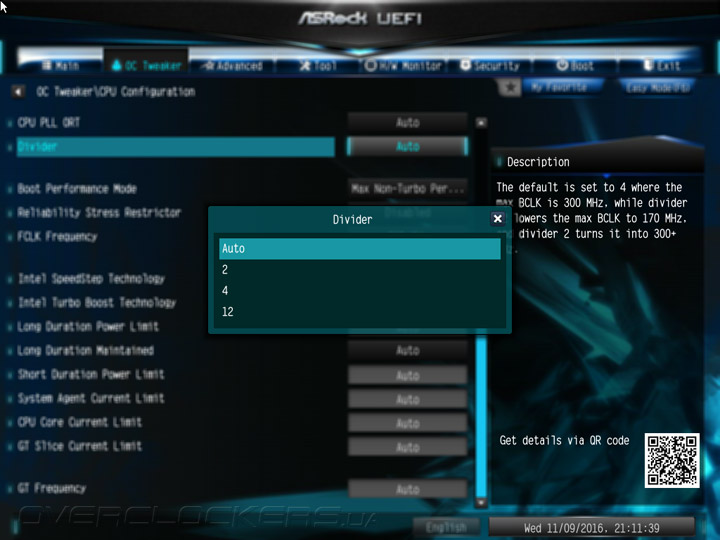

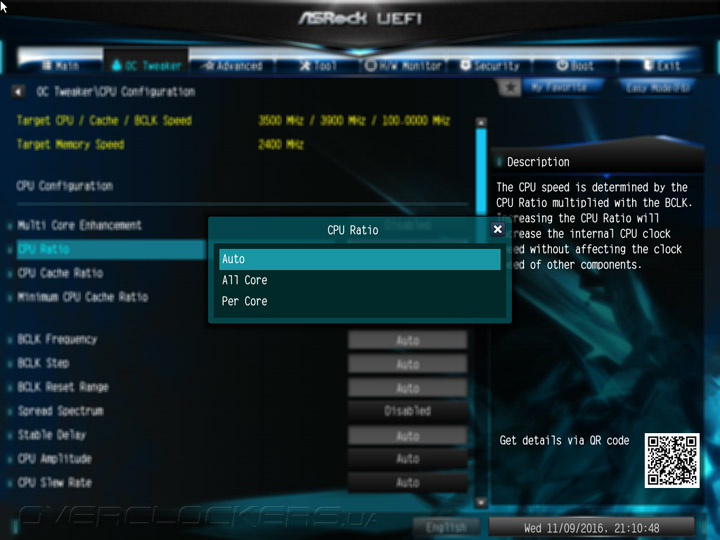

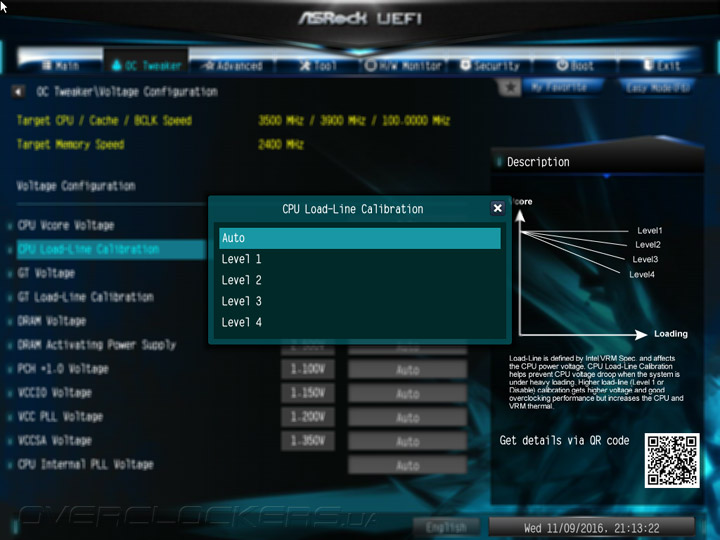

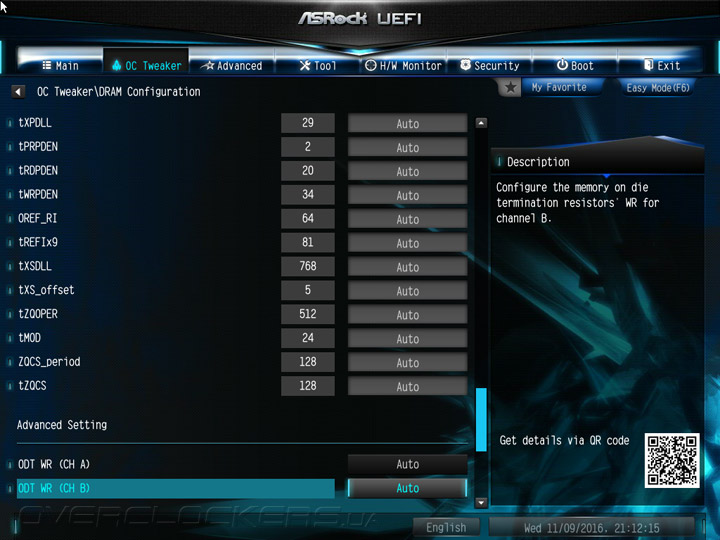

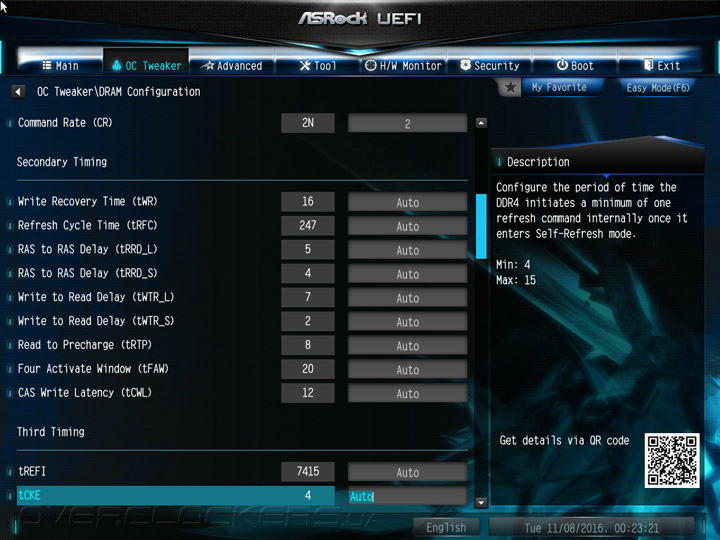

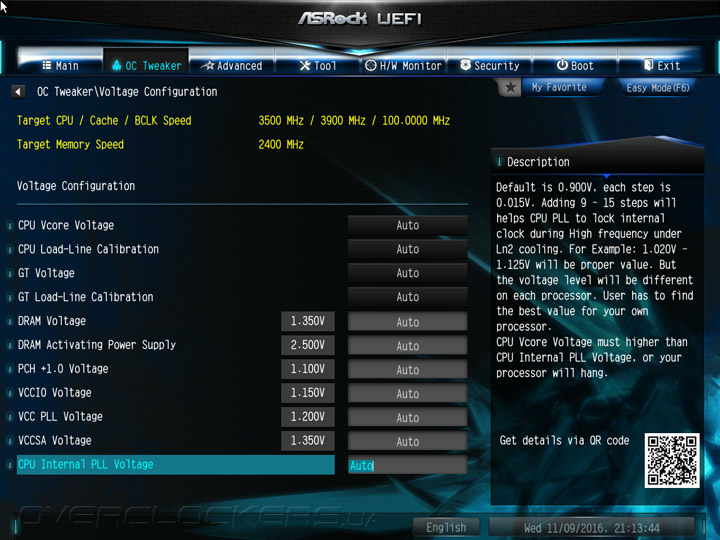

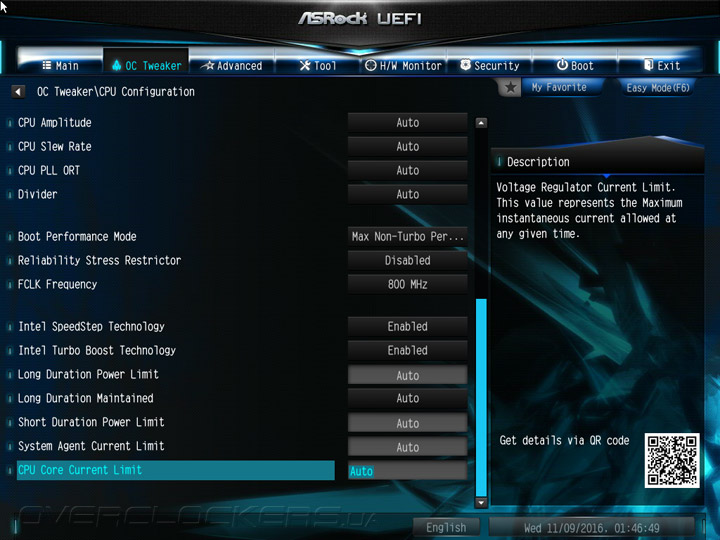

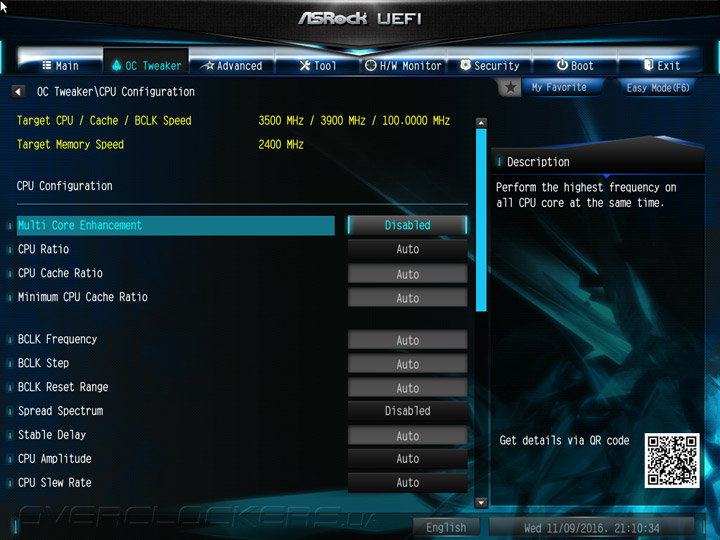

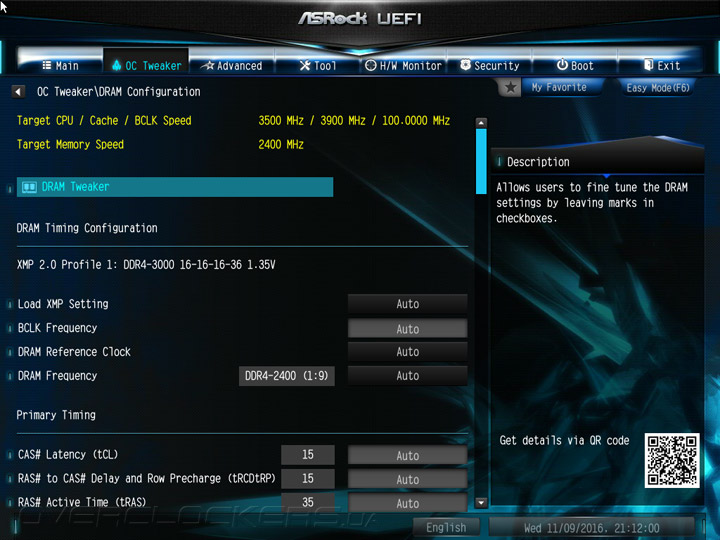

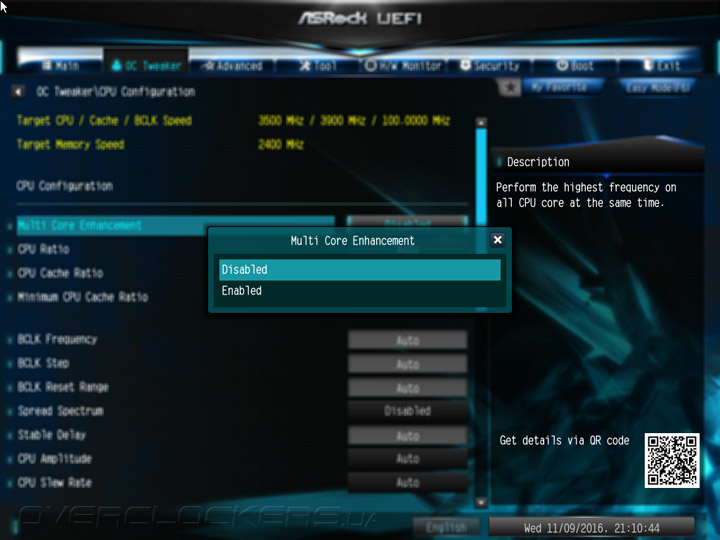

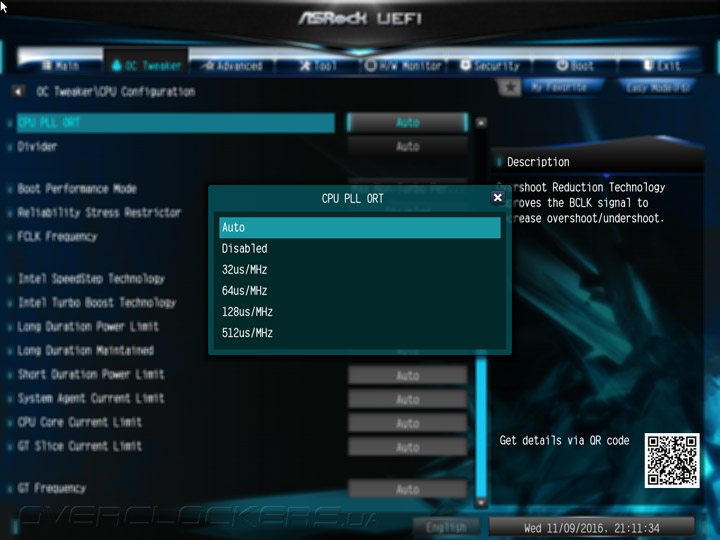

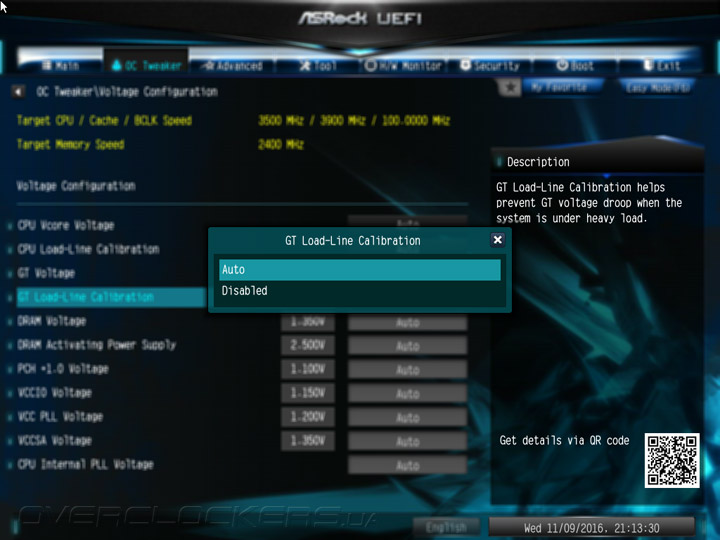

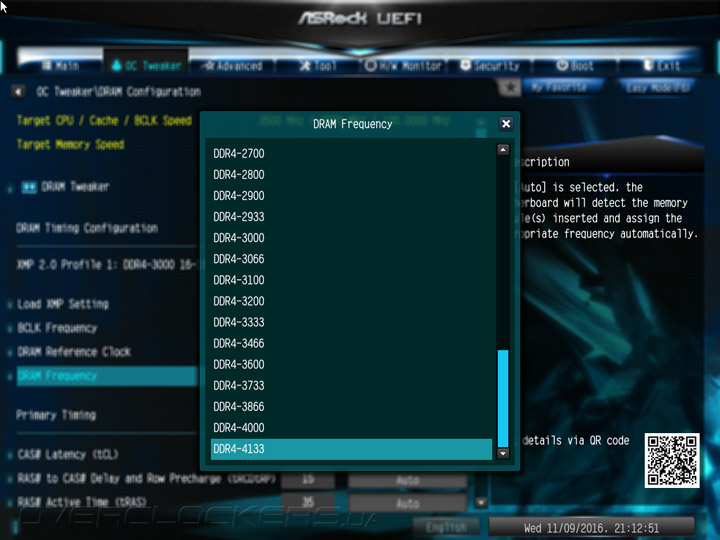

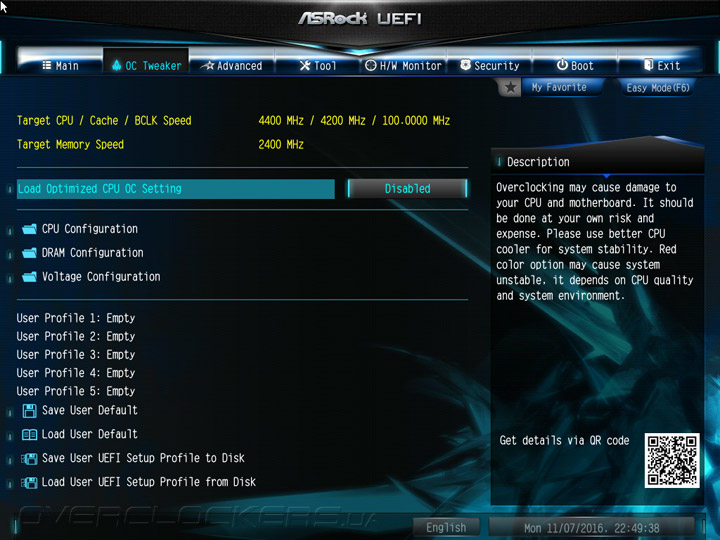

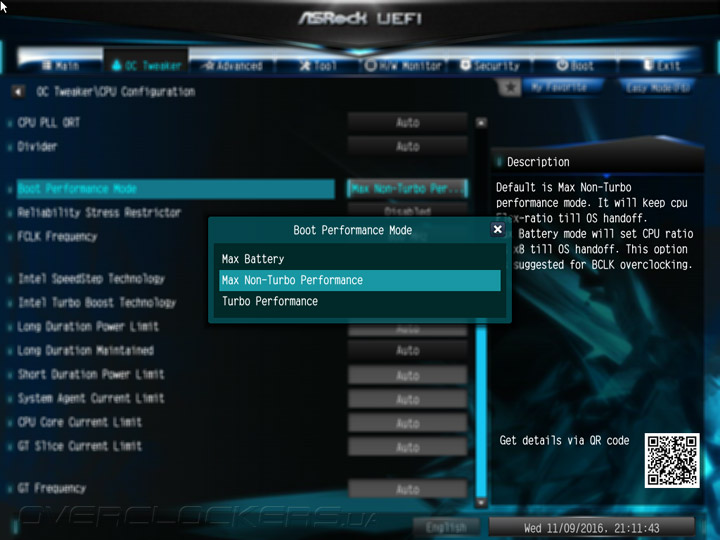

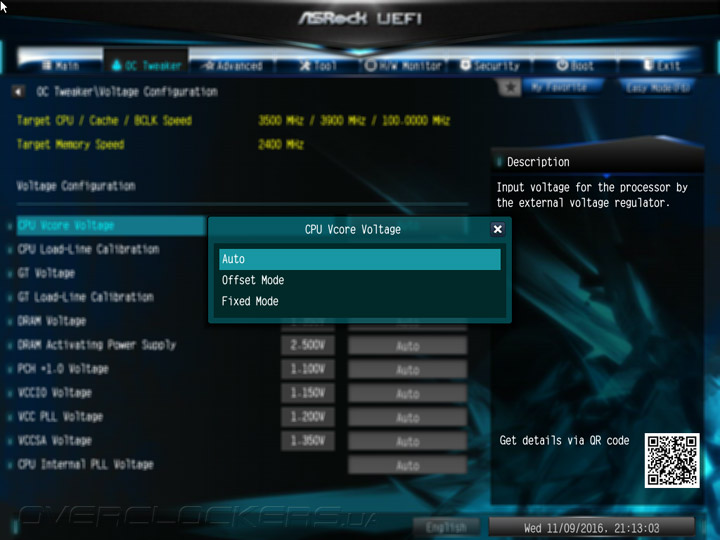

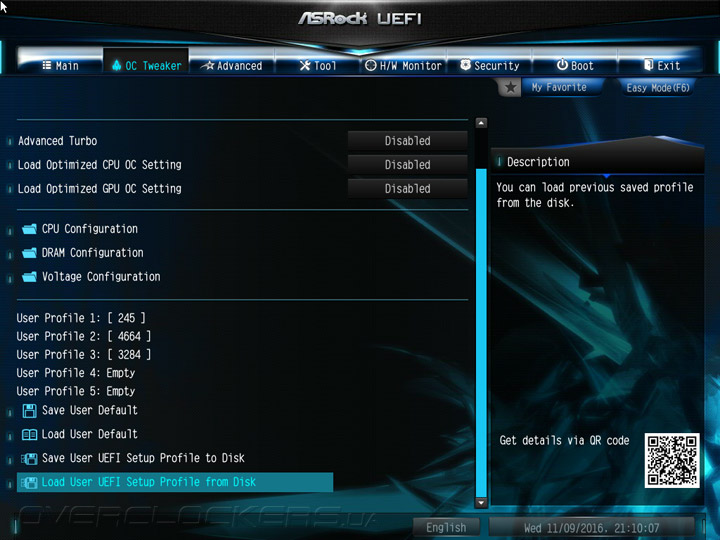

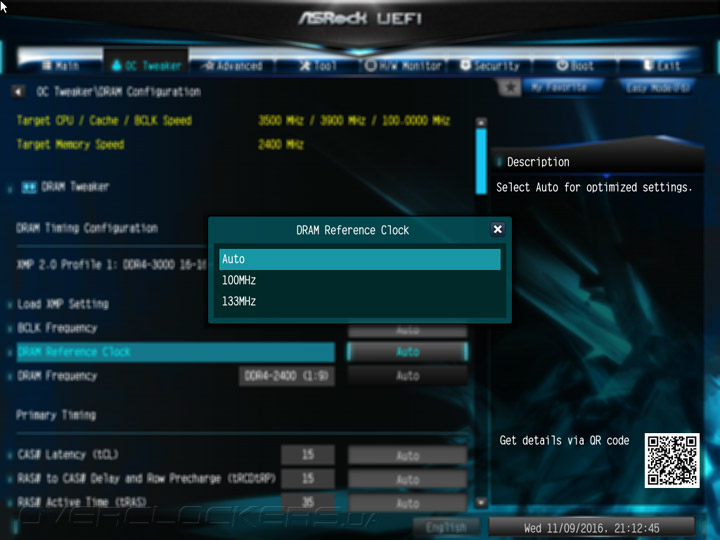

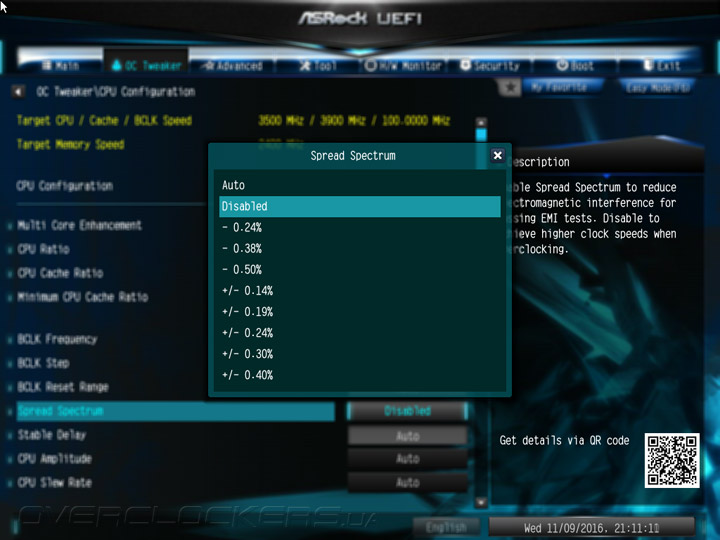

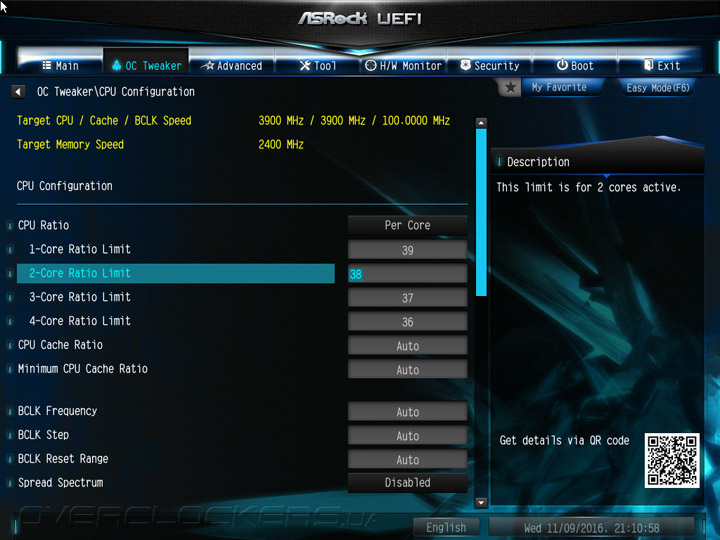

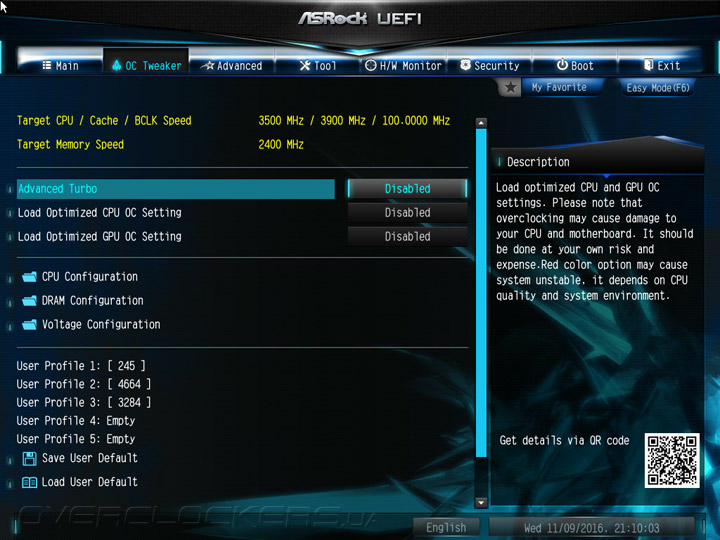

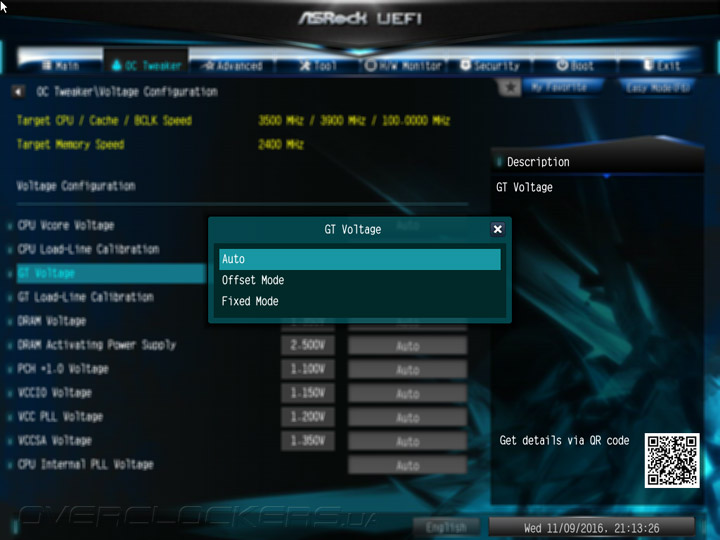

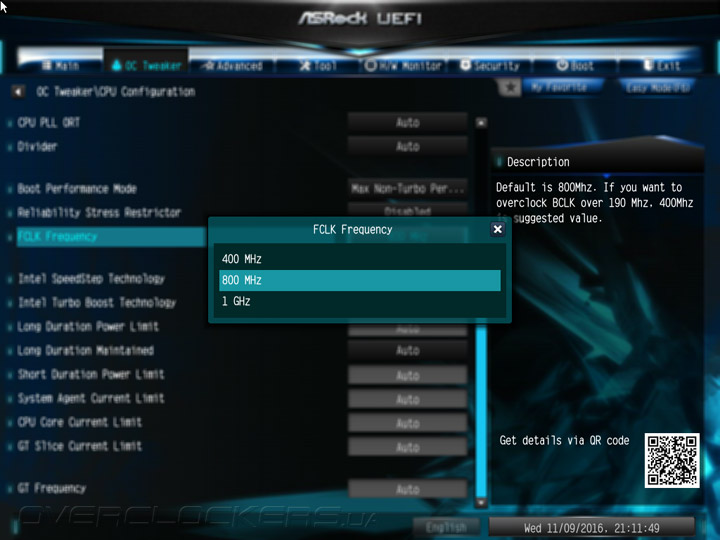

    Структура OC Tweaker осталась нетронута упрощениями. Есть такой же набор готовых профилей для проведения быстрого разгона, как и у чуть старшей модели.

    ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4

    Вспомогательные механизмы также доступны в неизменном наборе. Для оверклокинга есть большое раздолье, в том числе — несколько способов формирования напряжения.

    ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4

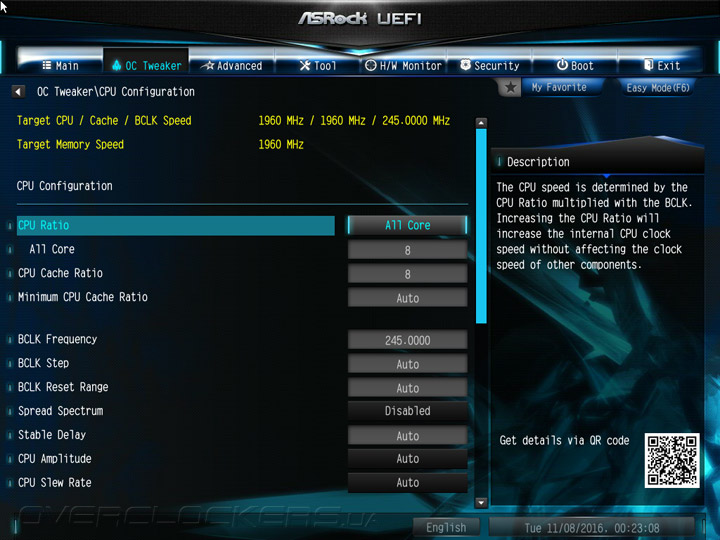

    И если число параметров не изменилось, то суть вносимых изменений была немного откорректирована. Например, серьёзно усекли возможность повышения CPU IO. Наиболее значимые переменные собраны в таблице:

    Параметр Диапазон регулировки Шаг
    BCLK Frequency (МГц) 90–600 0,0625
    CPU Ratio (Multiplier) 8–120 1
    CPU Vcore Fixed Voltage (В) 0,9–1,52 0,005
    CPU Vcore Offset Voltage (мВ) –100…+500 5
    CPU Load-Line Calibration Auto/Level 1…4 1
    CPU Cache Ratio (Multiplier) 8–120 1
    DRAM Frequency (МГц) 800–3100
    800–4133
    100
    133
    DRAM Voltage (B) 1–1,8 0,005
    VCCSA Voltage (В) 0,95–1,35 0,01
    VCCIO Voltage (В) 0,85–1,25 0,005
    PCH +1.0 Voltage (В) 0,90–1,30 0,005
    GT Frequency (МГц) 100–3000 50
    GT Fixed Voltage (В) 0,9–1,52 0,005
    GT Offset Voltage (мВ) –100…+200 5

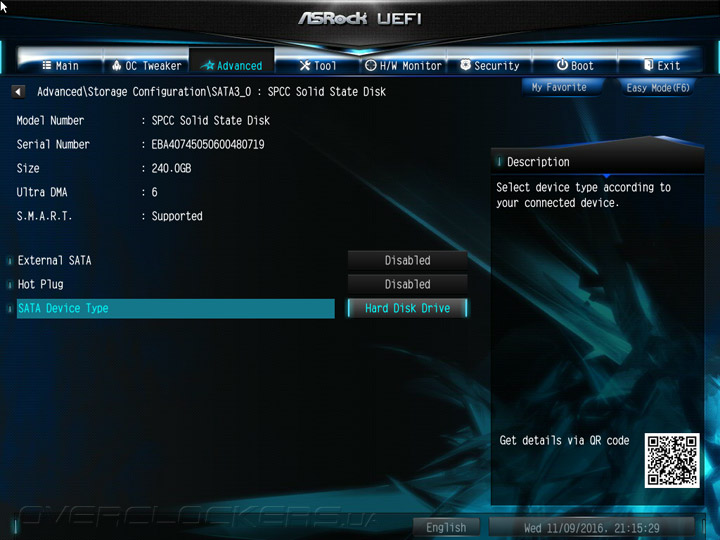

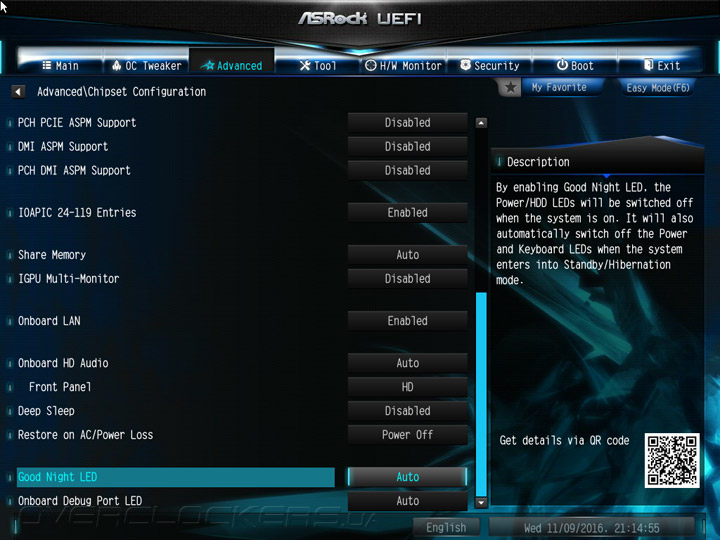

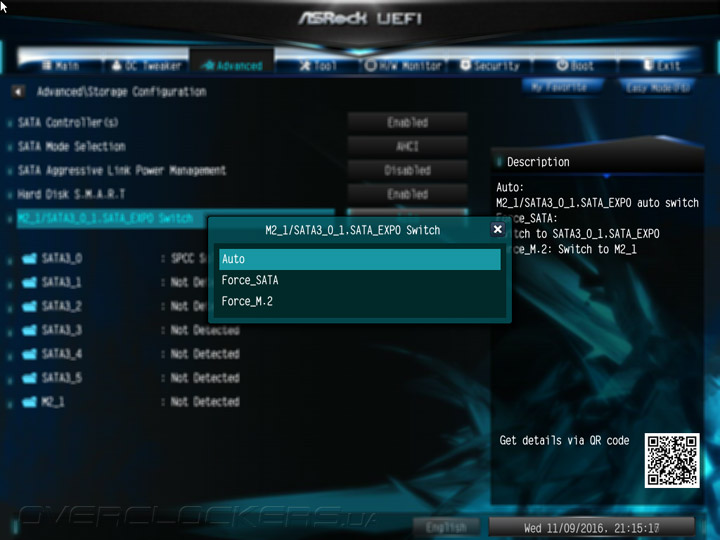

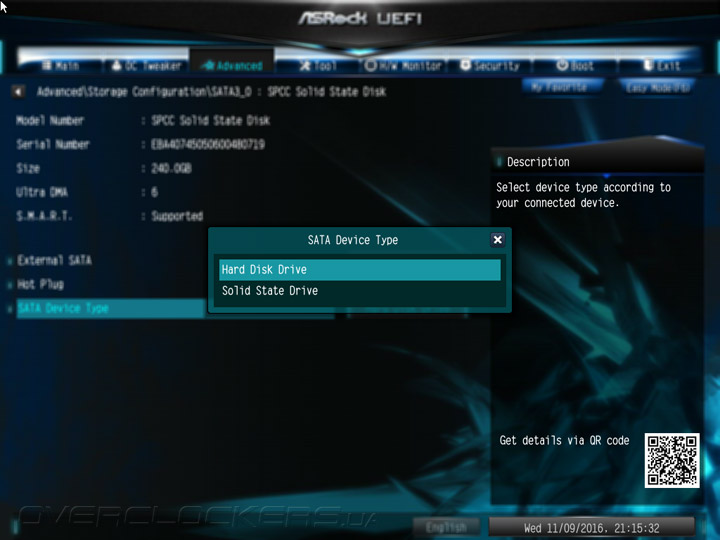

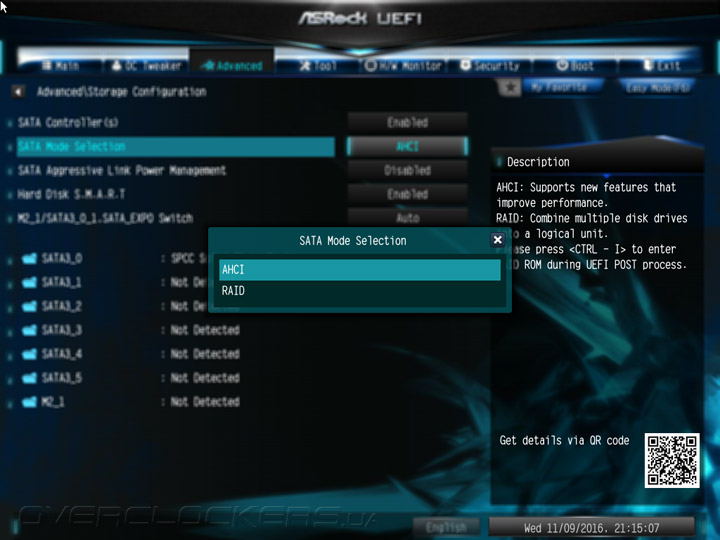

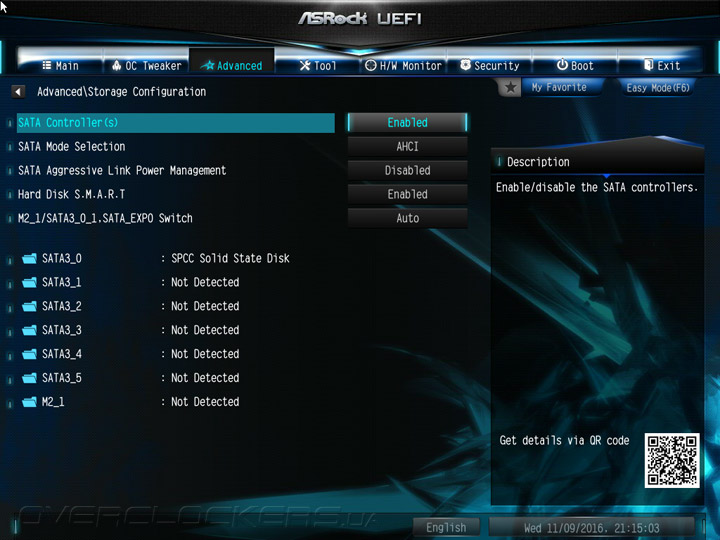

    Advanced — раздел для наладки работы периферической составляющей.

    ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4

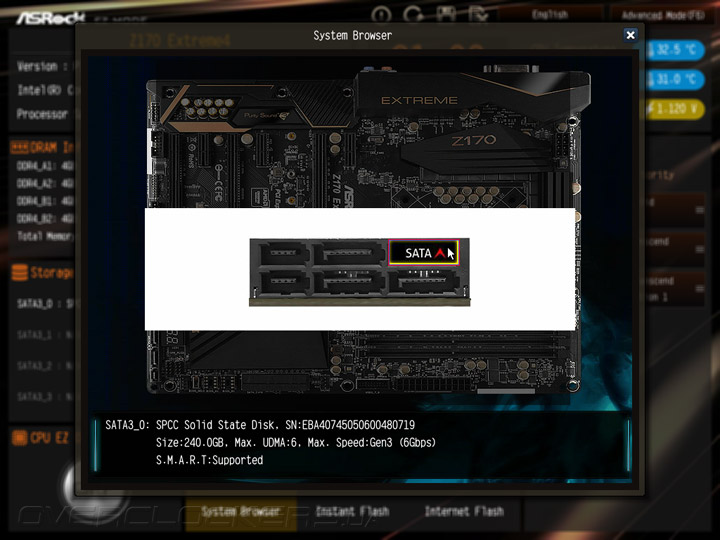

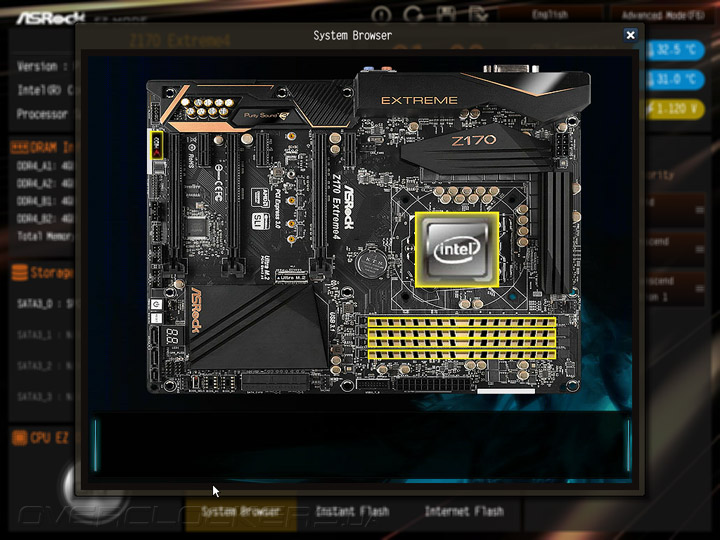

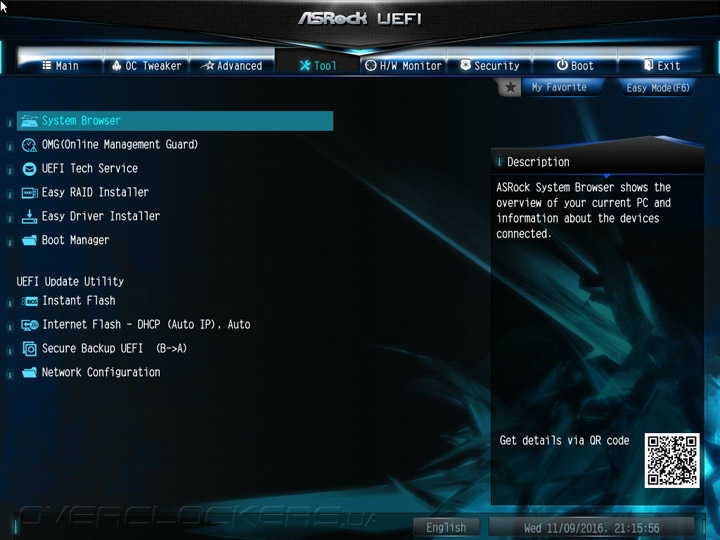

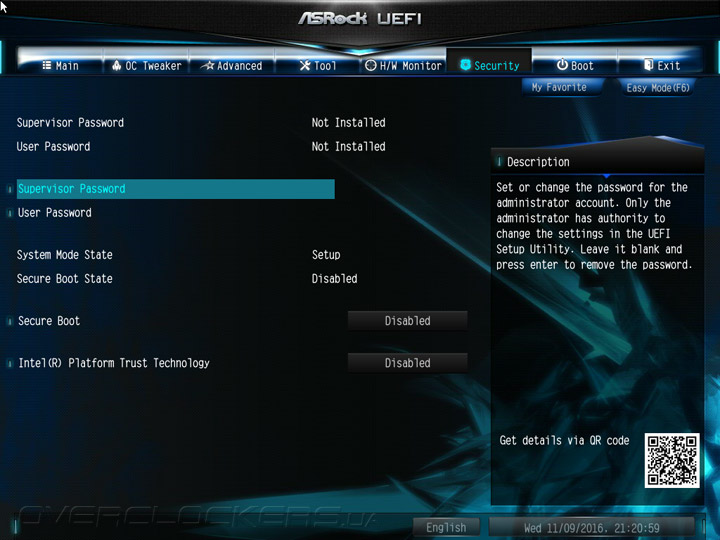

    Набор инструментов широк. Есть возможность обновить неиспользуемую в этот момент микросхему, если с ней есть какие-то проблемы.

    ASRock Z170 Extreme4

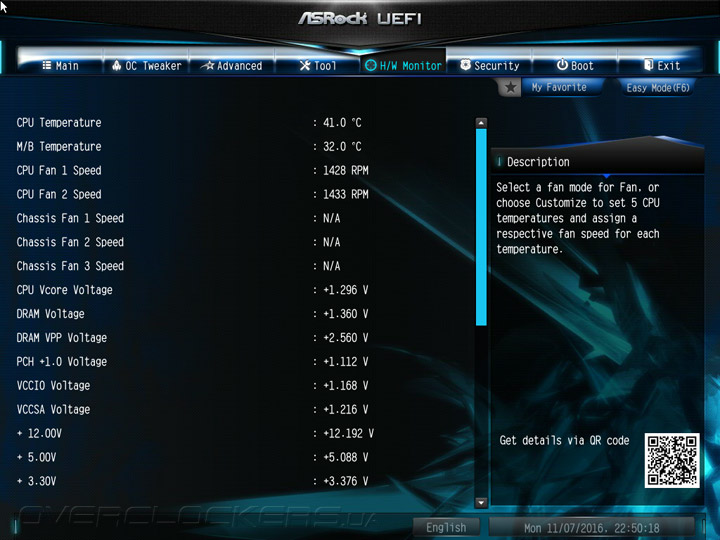

    Мониторинг в реальном времени отображает множество параметров, весьма востребованных при разгоне.

    ASRock Z170 Extreme4

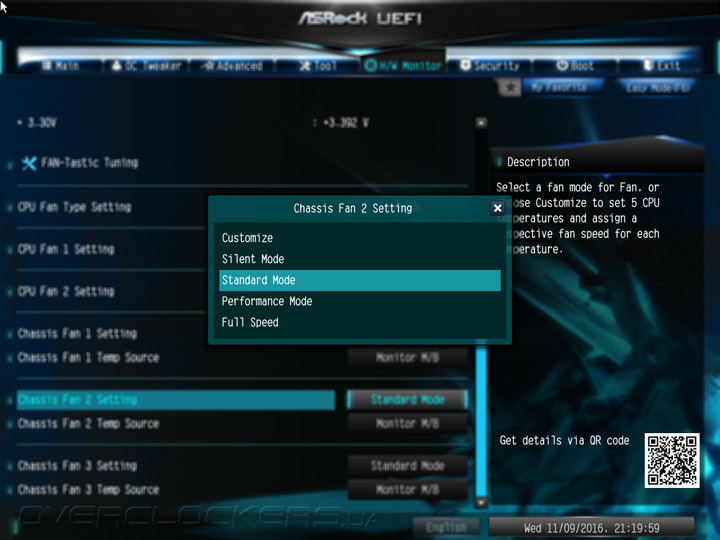

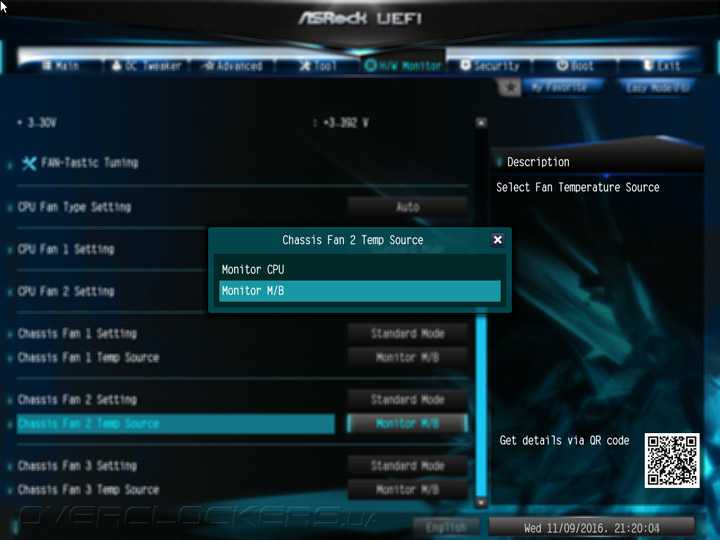

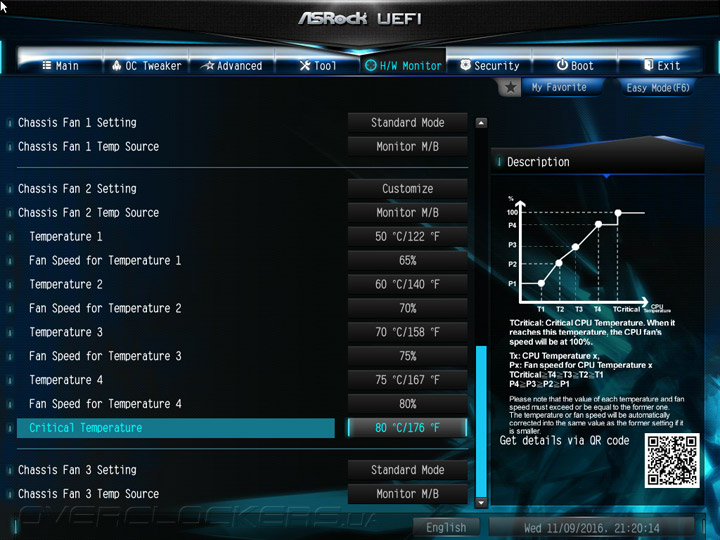

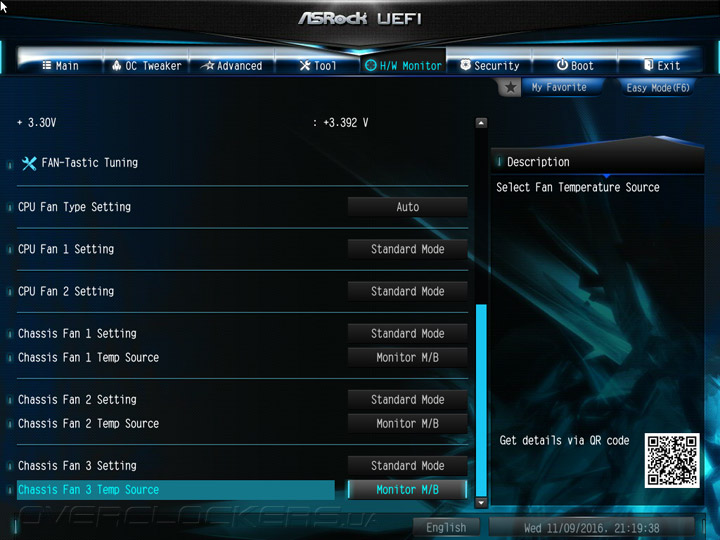

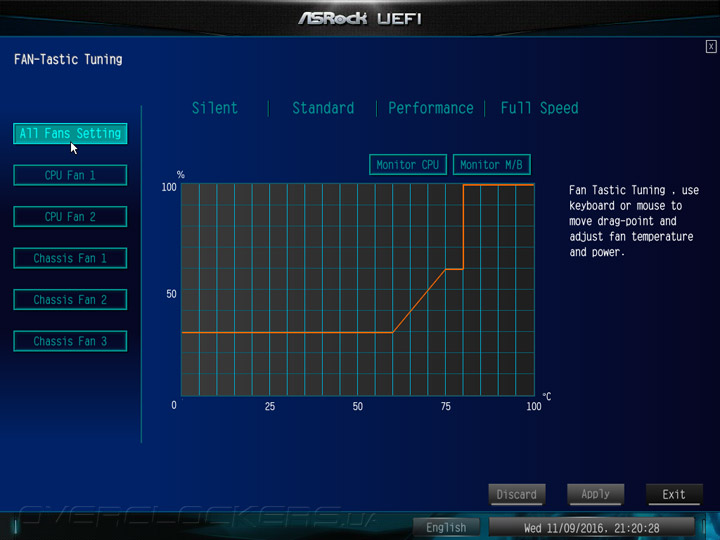

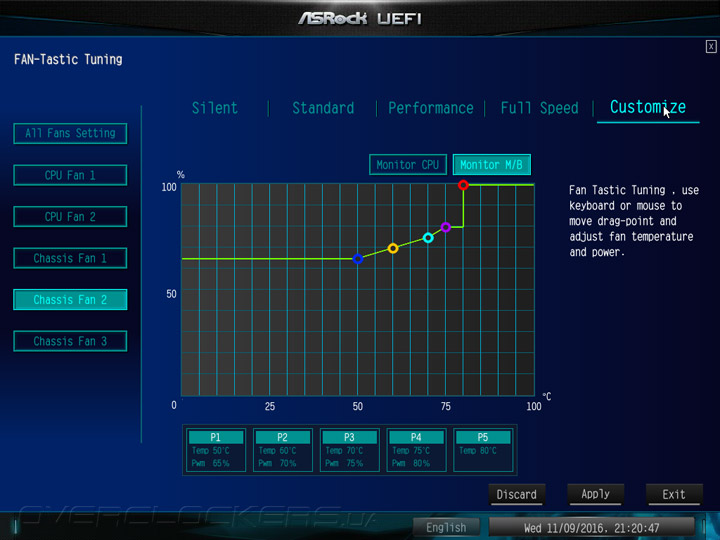

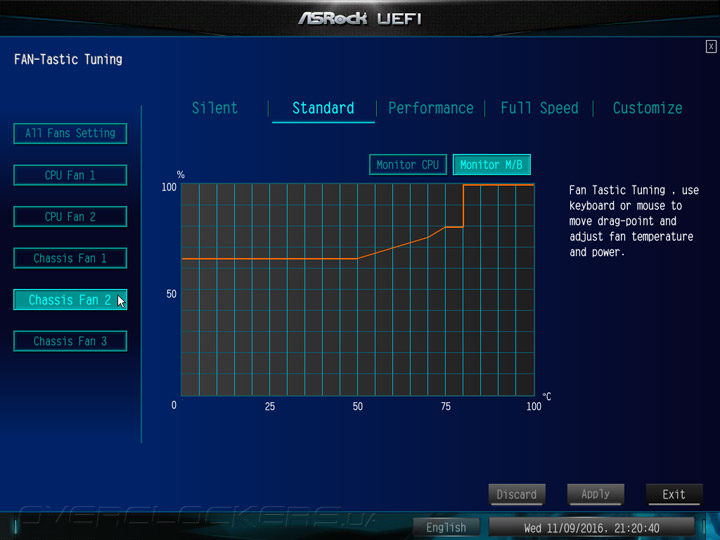

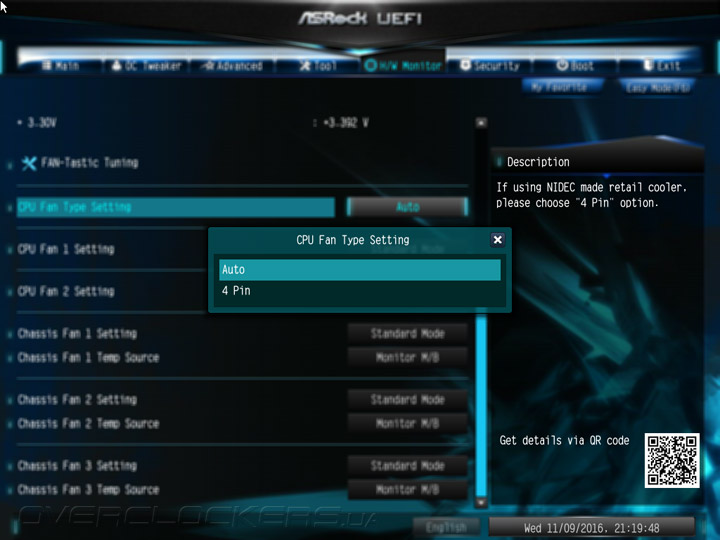

    У системных охладителей в роли опорной температуры можно выбрать либо процессорную, либо системной платы. Есть готовые профили и возможность создания собственного алгоритма для каждого изделия. Работать можно как в табличном режиме, так и в интерактивном. К сожалению, калибровка устройств до UEFI ещё не добралась, она доступна лишь в фирменном ПО.

    ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4

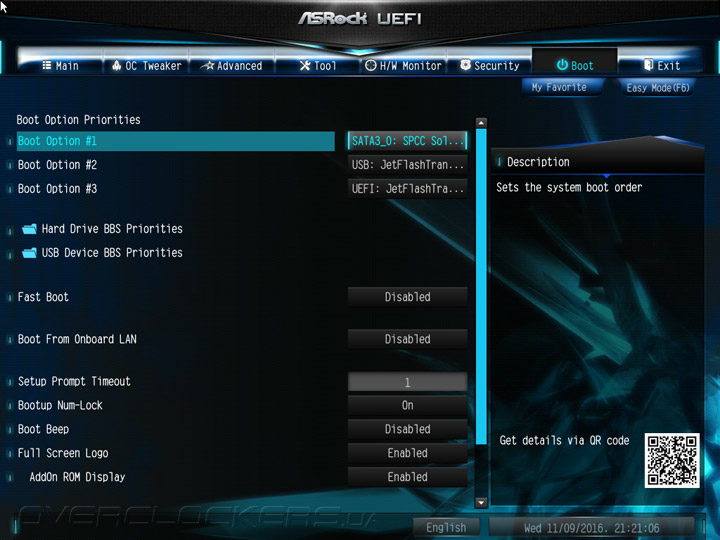

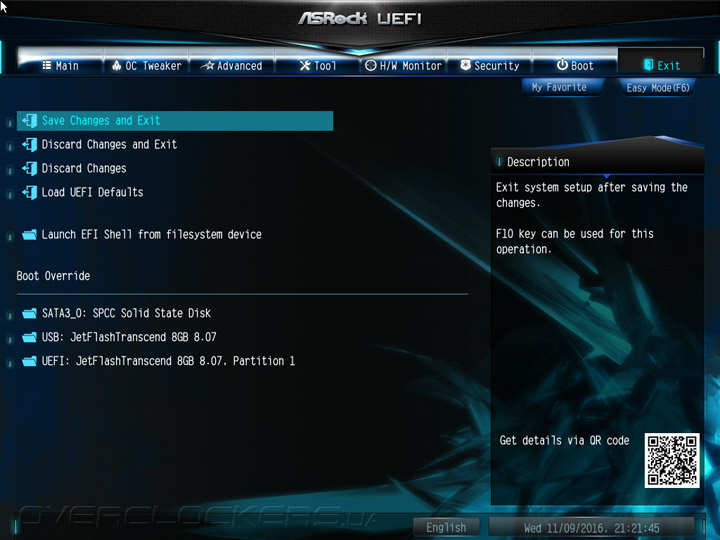

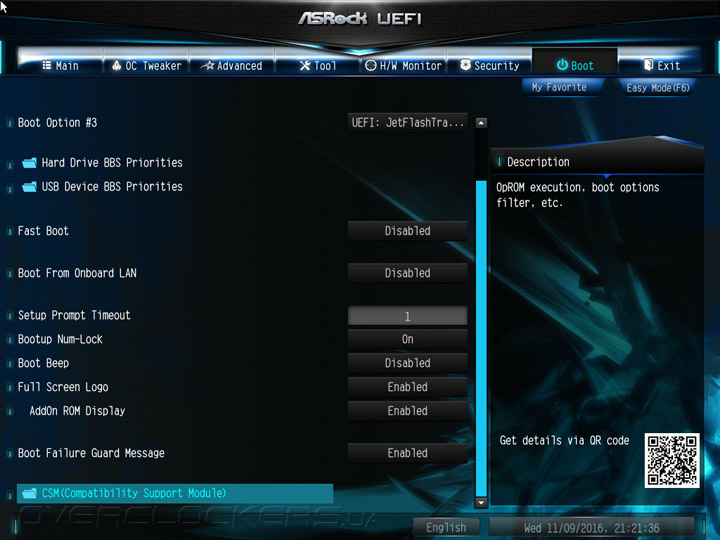

    Процедура инициализации оборудования неспешная, можно попытаться что-либо ускорить, используя страницу Boot.

    ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4

    Комплектное ПО

    Наибольшее число программных бонусов сосредоточено в сегменте игровых плат, в этот раз набор стандартный, дополнение фактически одно — XFast LAN.

    Программное обеспечение
    Фирменное APP Shop (3TB+ Unlocker Utility, AppCharger, A-Tuning, Cloud, Disk Health Report, Fast Boot, OMG (Online Management Guard), Rapid SATA Switch, Restart to UEFI, USB Key, XFast RAM)
    Звуковое DTS Connect
    Сетевое XFast LAN
    Дополнительное Windows 7 USB Patcher

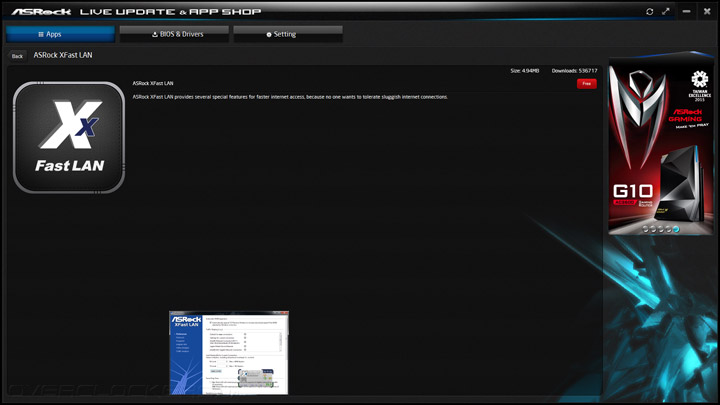

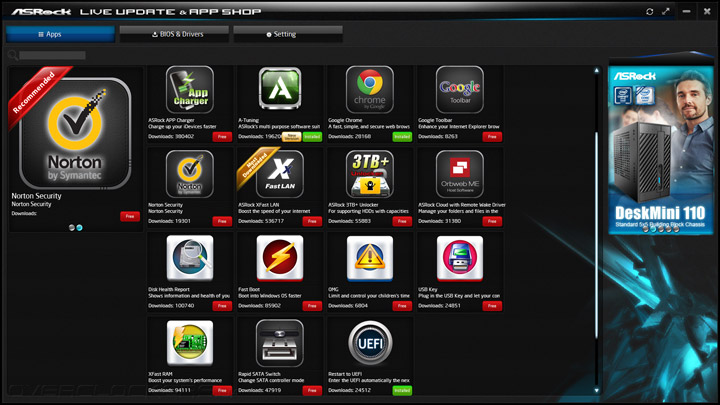

    Все фирменные наработки собраны в APP Shop. Загрузку и установку отдельных утилит можно проводить прямо оттуда.

    ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4

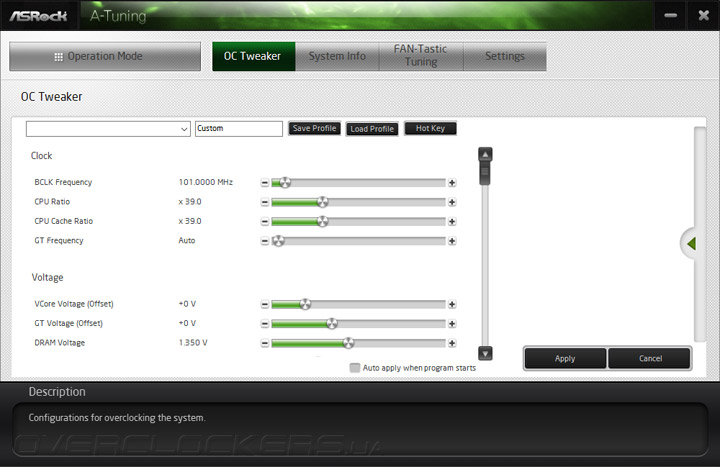

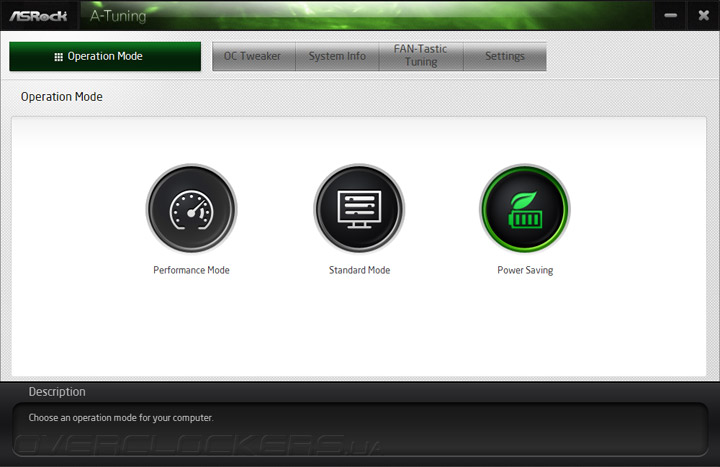

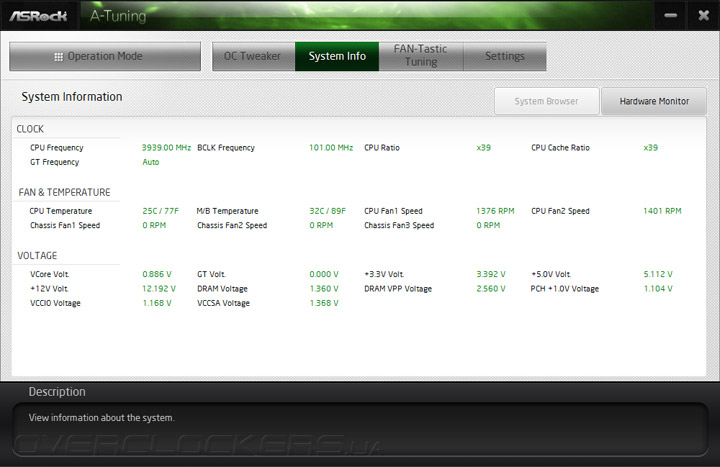

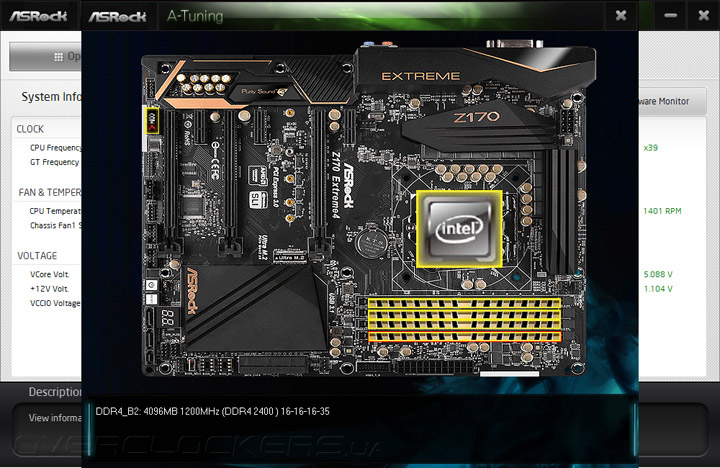

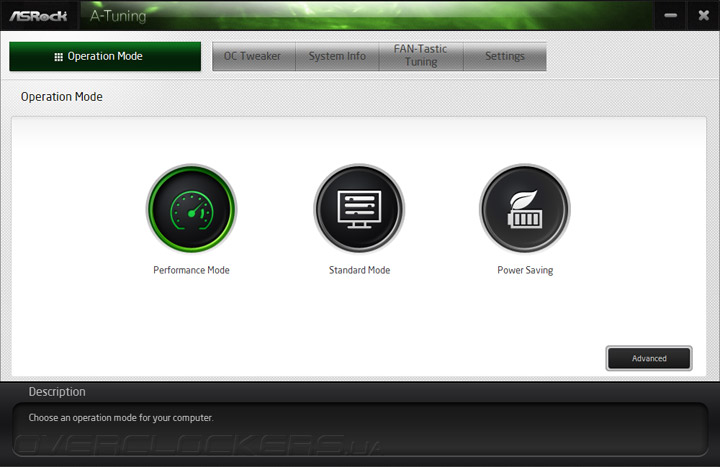

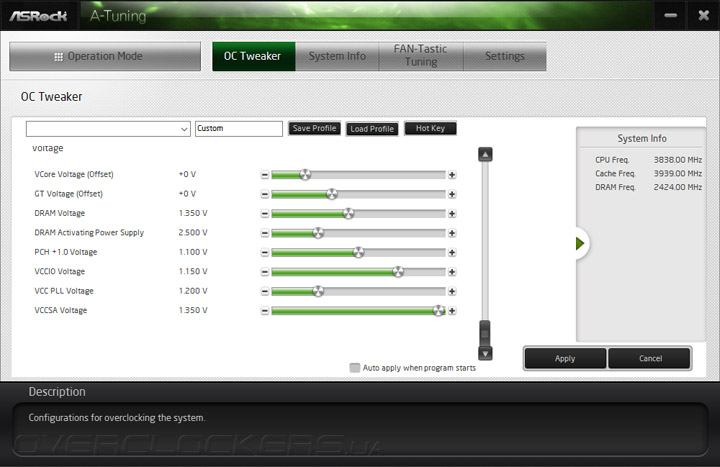

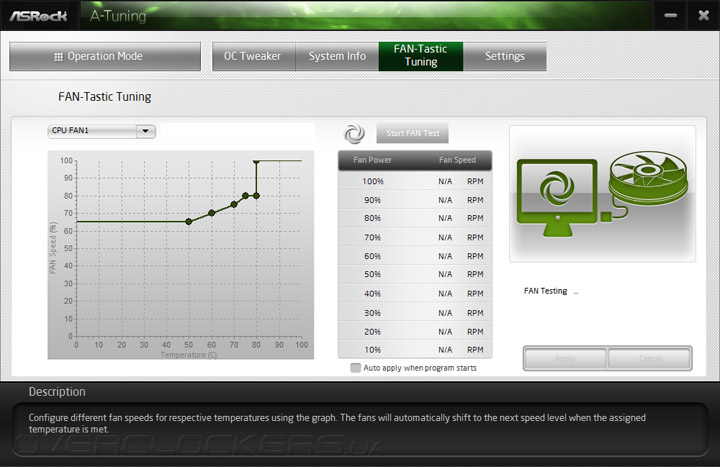

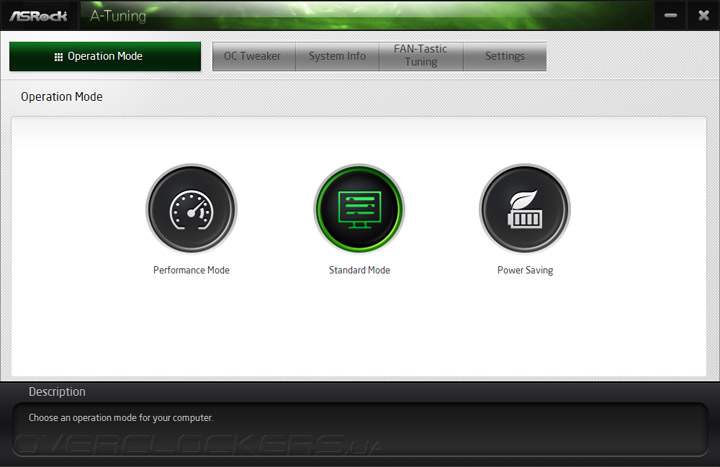

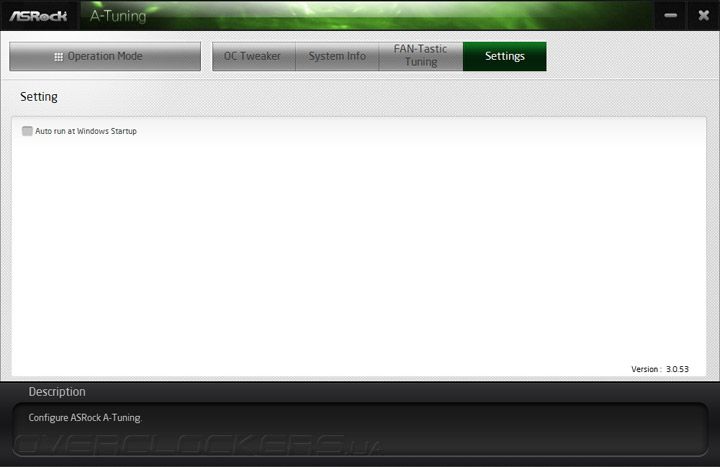

    Контроль за параметрами реализован на базе одной оболочки, которая меняет названия в соответствии с серией плат, здесь применяется зелёная тема и используется заглавие A-Tuning.

    ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4

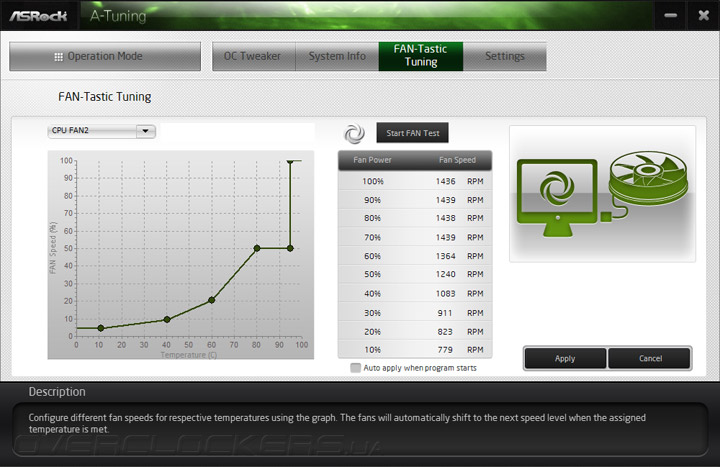

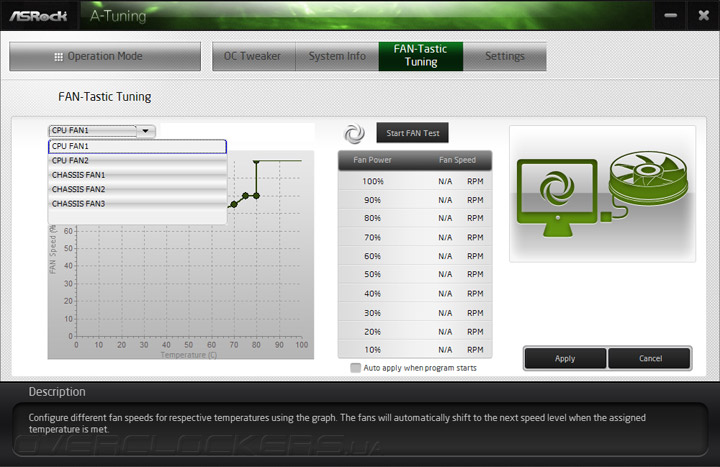

    Наиболее полезным, на мой взгляд, компонентом является модуль по работе с вентиляторами. Возможна инициализация процедуры калибровки изделий, а составленный по итогу паспорт поможет точнее наладить работу охладителей, в зависимости от пожеланий пользователя.

    ASRock Z170 Extreme4ASRock Z170 Extreme4

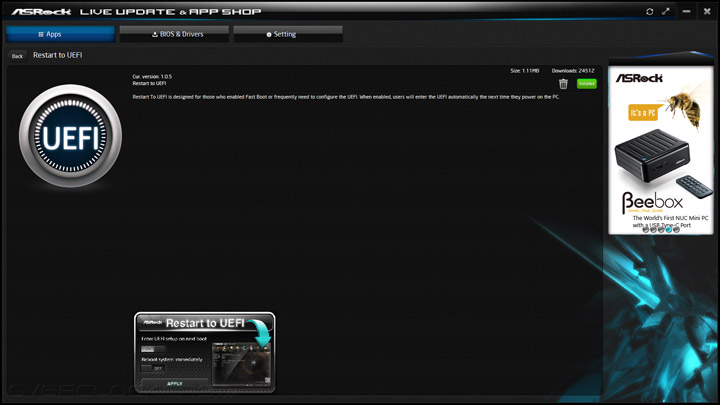

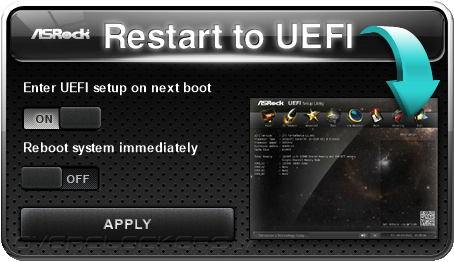

    Удобным инструментом выступает простенькая Restart to UEFI.

    ASRock Z170 Extreme4

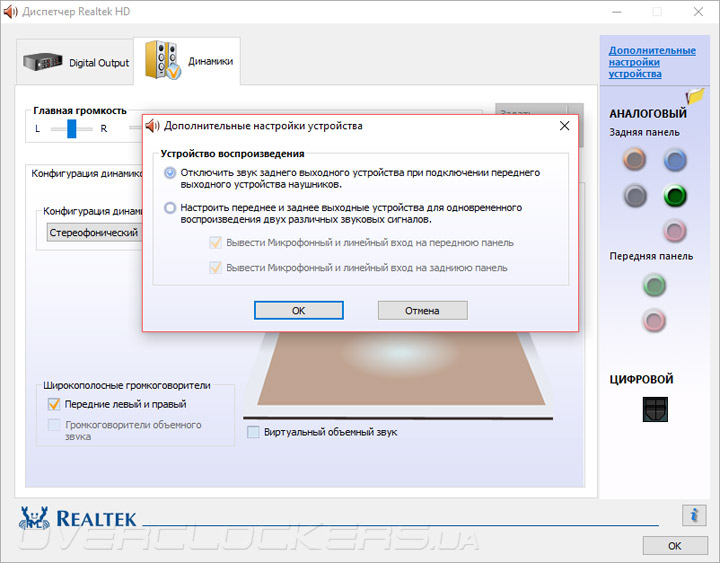

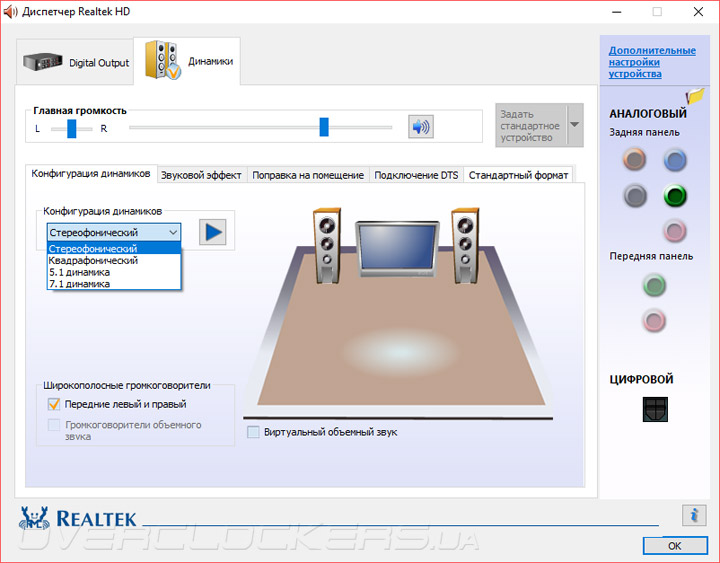

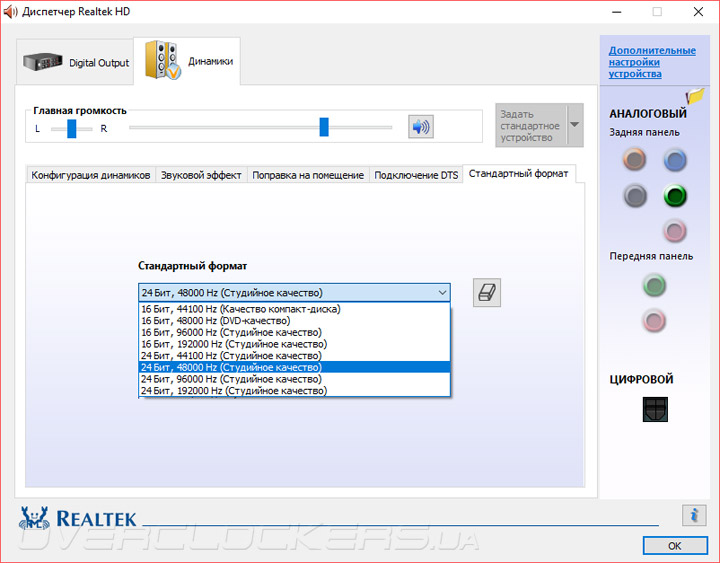

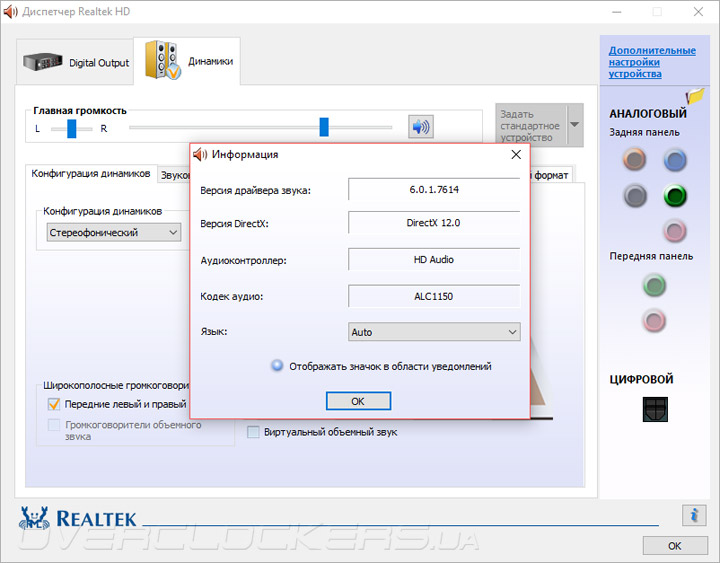

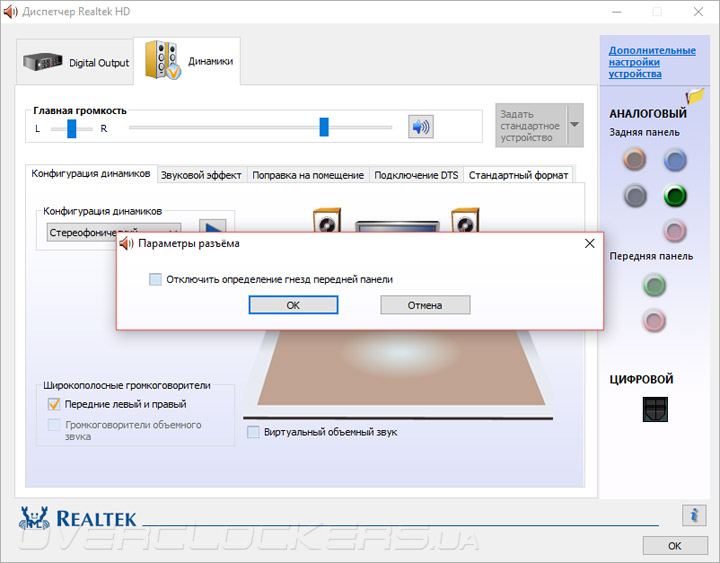

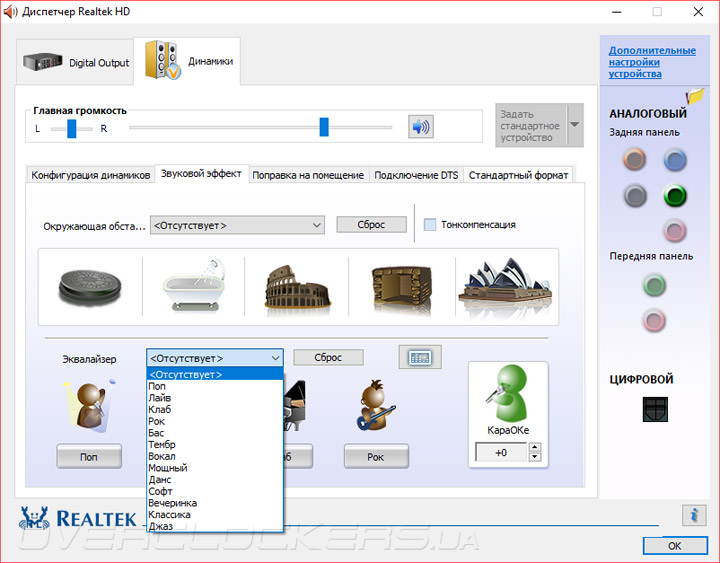

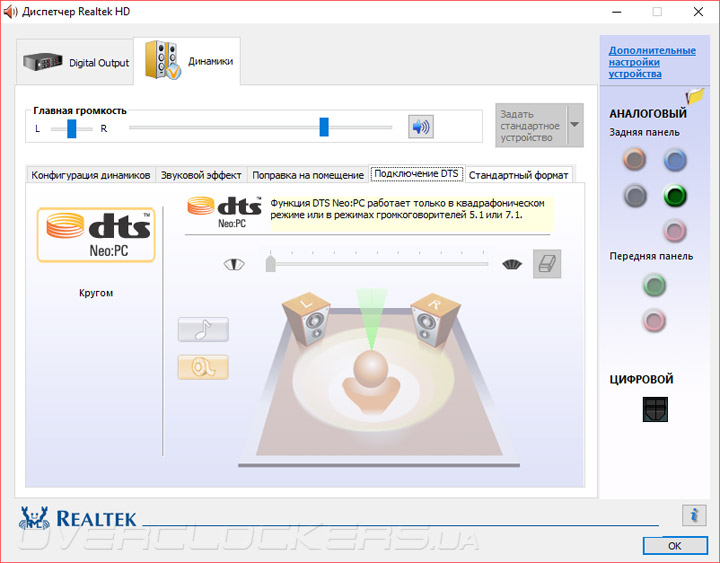

    Работа кодека ALC1150 базируется на настройках из конфигуратора Realtek. Из особых свойств есть только DTS Connect. Характер звучания весьма приятный, акцент выполнен на средних частотах и есть небольшое преобладание высоких, по всей видимости, сказывается вклад ОУ. Из-за этого в музыкальных композициях местами присутствуют небольшие сибилянты, но в играх звучание должно помогать концентрировать внимание. Сама же топологическая схема идентична прежде рассмотренным изделиям от ASRock на базе Z170.

    ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4

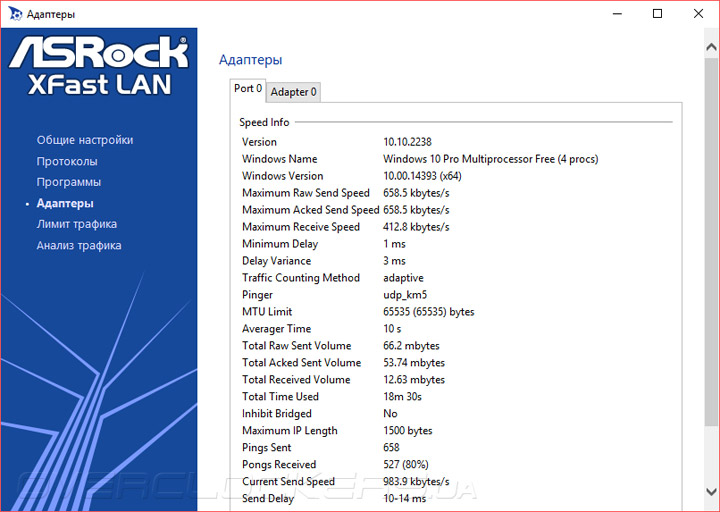

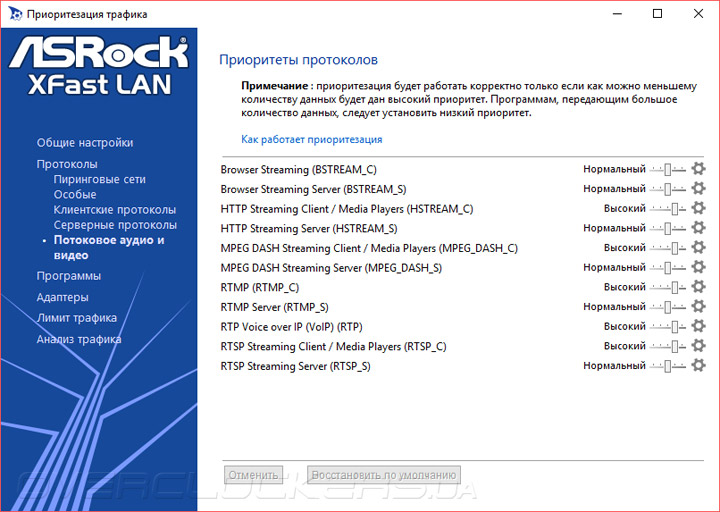

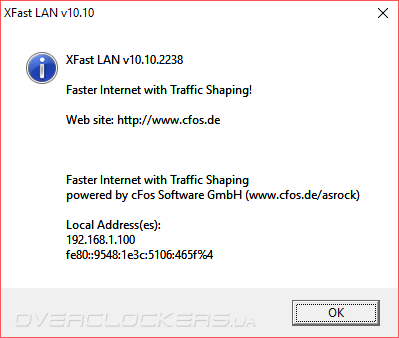

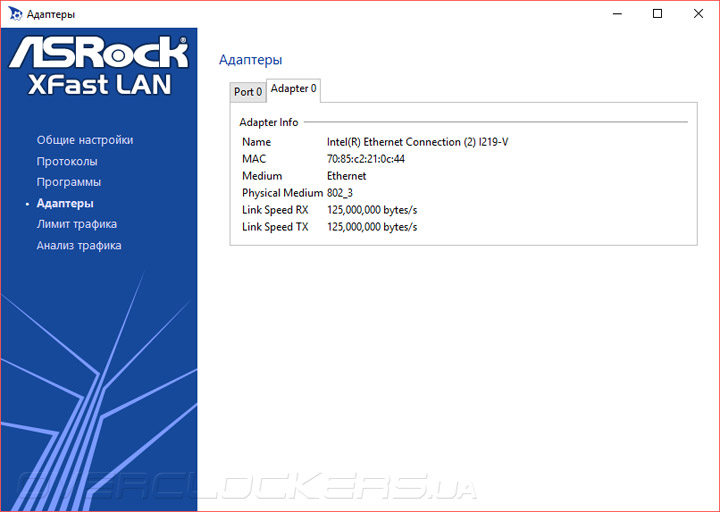

    Контроль сетевой подсистемы можно проводить посредством наработок специалистов из cFos Software.

    ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4

    Разгонный потенциал

    Главной особенностью этого цикла выступил отказ от использования четырёх модулей памяти, пришлось использовать лишь два. Более подробно об этом будет изложено разделом ниже. В качестве Core i5-6600K привлекался инженерный экземпляр с хорошим разгонным потенциалом, он не был скальпирован.

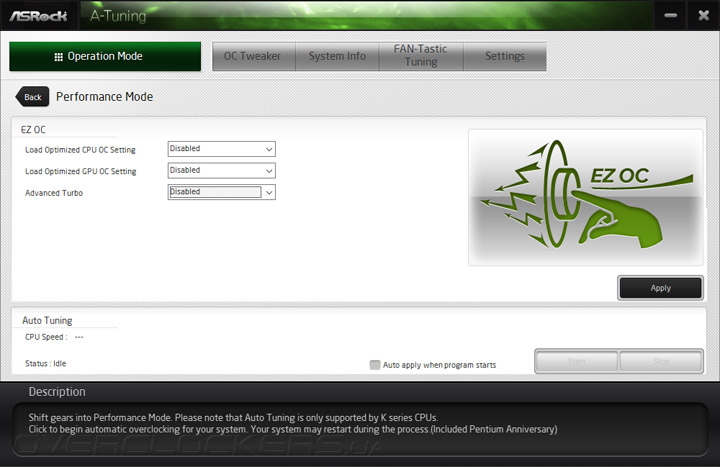

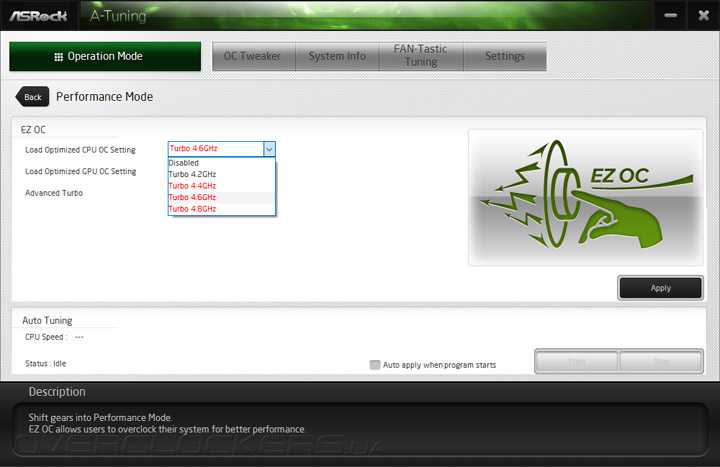

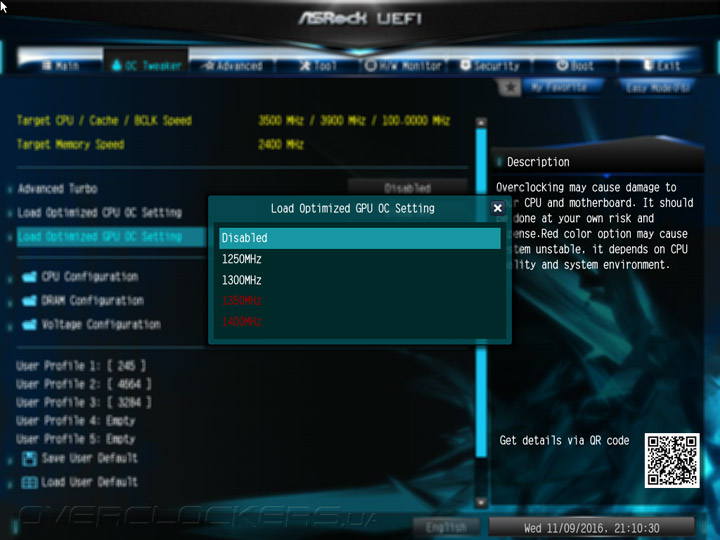

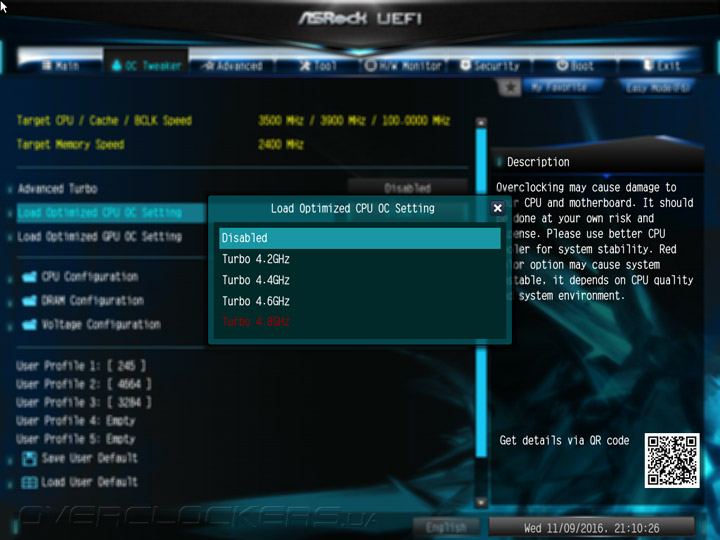

    Среди упрощённых способов разгона есть три механизма. Первый — Optimized CPU OC Setting. Отметка в 4,6 ГГц оказалась вполне работоспособной.

    ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4

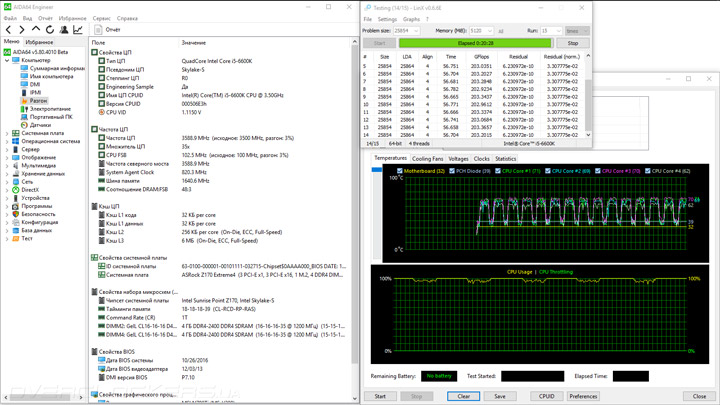

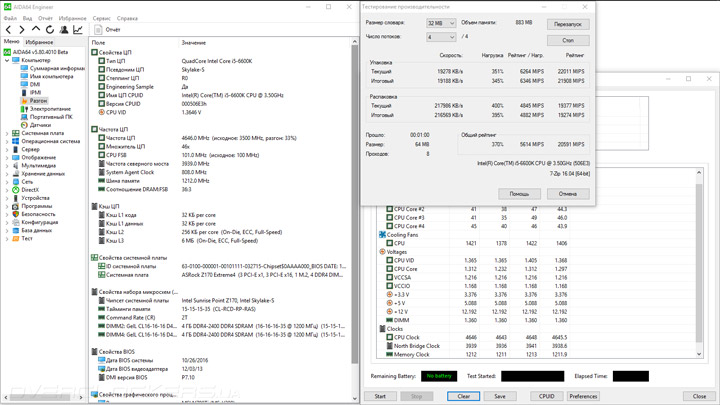

    Частота процессора в простое не снижалась, опорная и для ОЗУ были на штатных отметках. Напряжение повышалось до 1,376 В.

    ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4

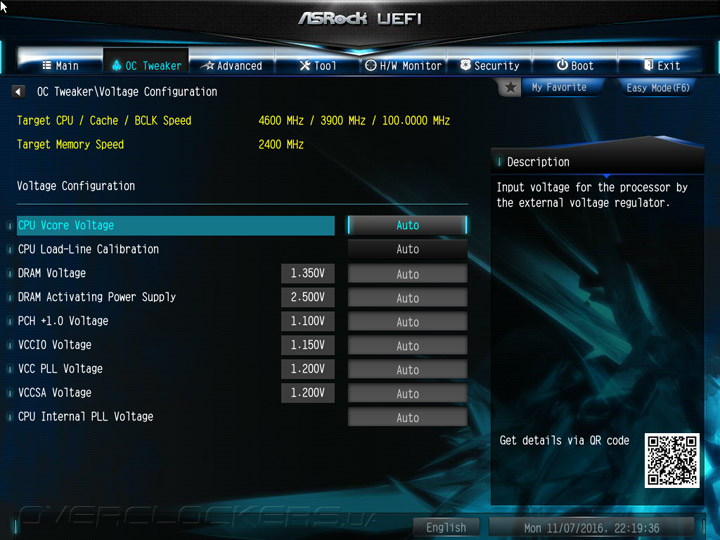

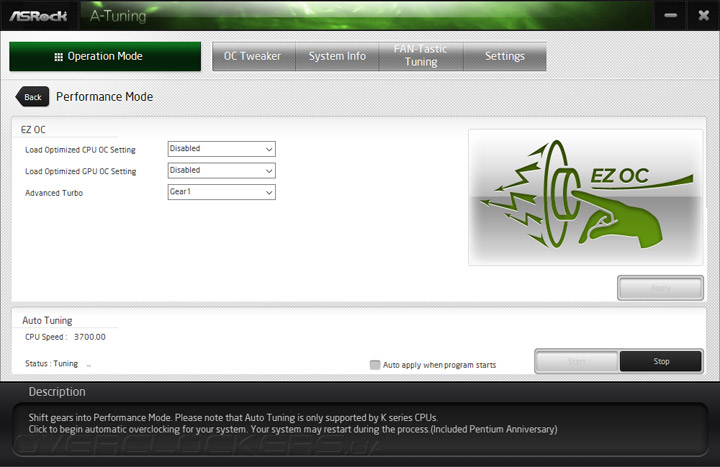

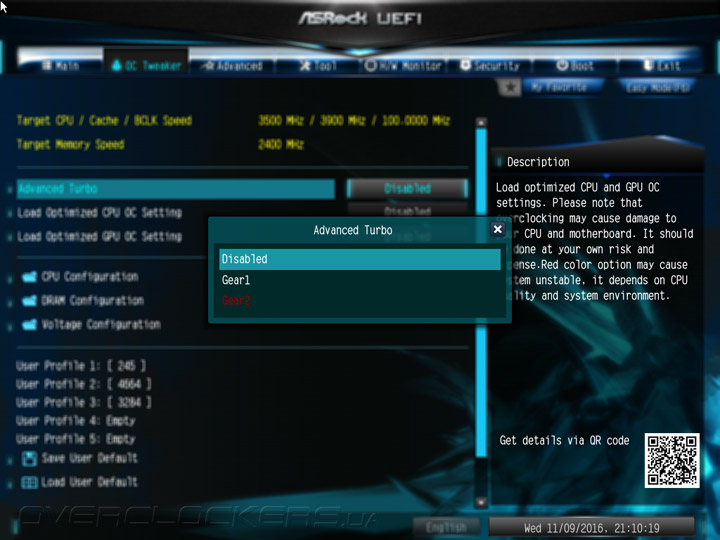

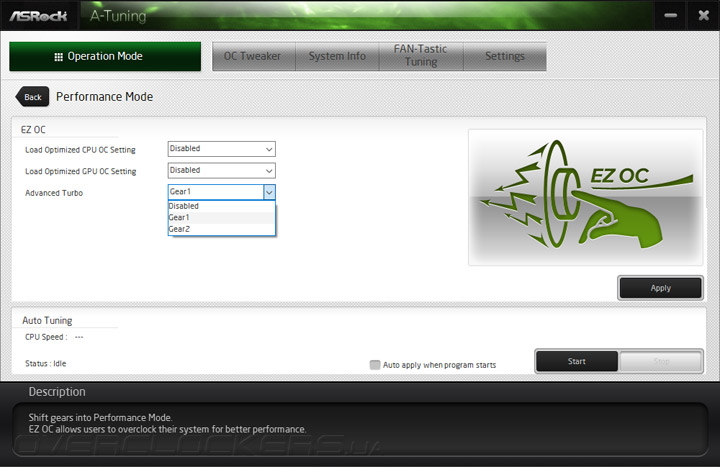

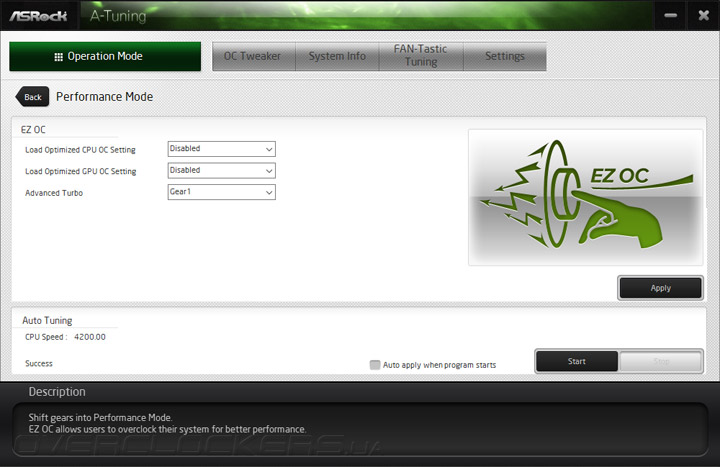

    Другой вариант — Advanced Turbo. Максимальный из профилей — Gear 2 — оказался нестабильным, поэтому довольствоваться пришлось меньшим, с единичным индексом.

    ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4

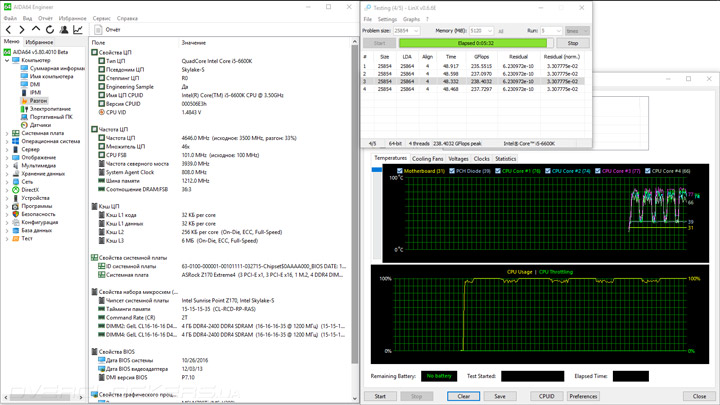

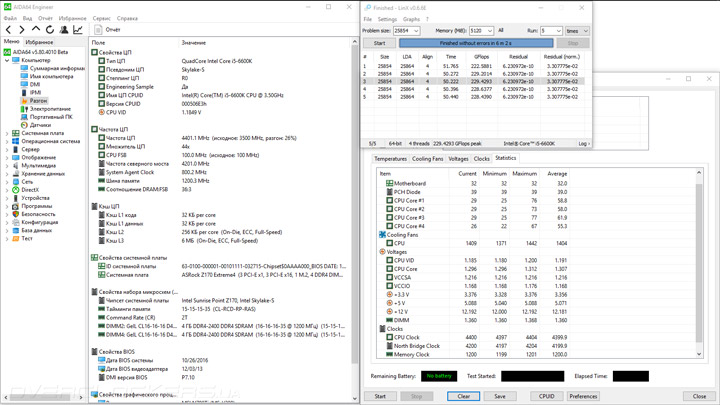

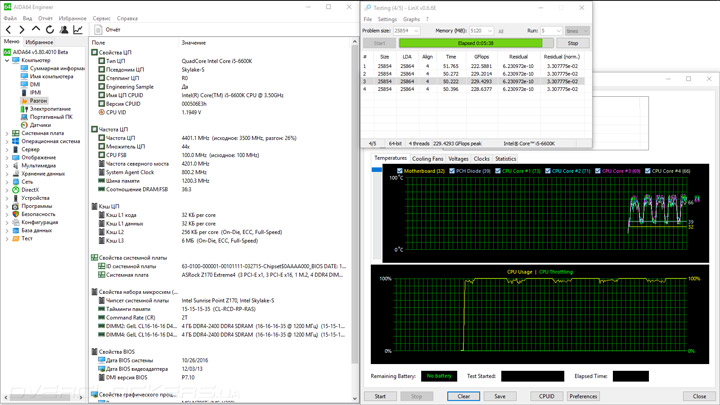

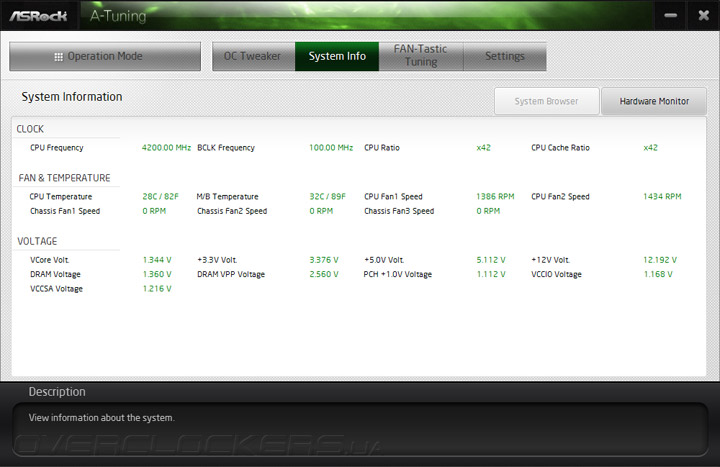

    Частоты CPU и Uncore фиксировались как 4,4 и 4,2 ГГц соответственно. Напряжение процессора устанавливалось на 1,3 В, оно росло максимум до 1,312 В.

    ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4

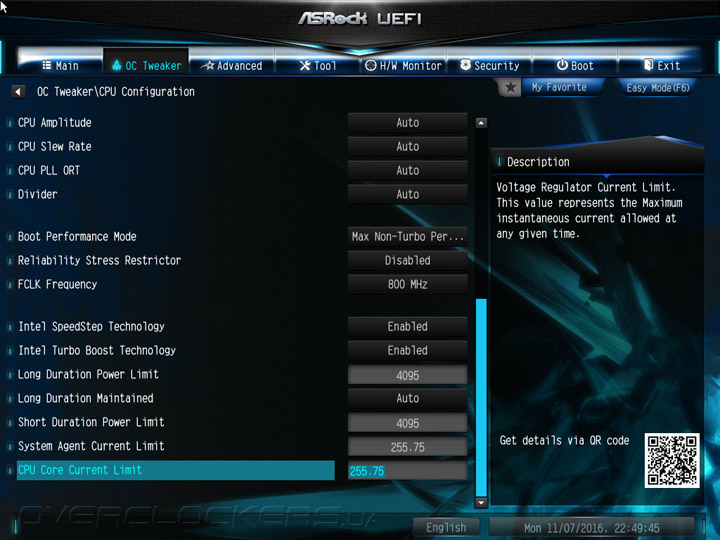

    Последний из фирменных механизмов по разгону проявил себя загадочно. С деактивированными прочими вариантами кнопка для запуска тестирования и подбора частоты не была активной, но при использовании Advanced Turbo она оказывалась доступной. Впрочем, превзойти отметку, только что протестированную — 4,4 ГГц, так и не удалось.

    ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4

    При установке четырёх модулей памяти напряжение CPU SA оказывается равным 1,35 В, однако пара планок снижает этот параметр до 1,2 В. Здесь речь идёт про настройки по умолчанию. Подобный трюк всё равно не позволил существенно улучшить результат разгона BCLK, оглядываясь на испытания Fatal1ty Z170 Gaming K6. Преимущество оказалось символическим, всего 1 МГц, итог — 245 МГц.

    ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4

    C бóльшей частотой можно было дойти до среды Windows, однако процедура «холодного» старта стала бы неуспешной.

    ASRock Z170 Extreme4ASRock Z170 Extreme4

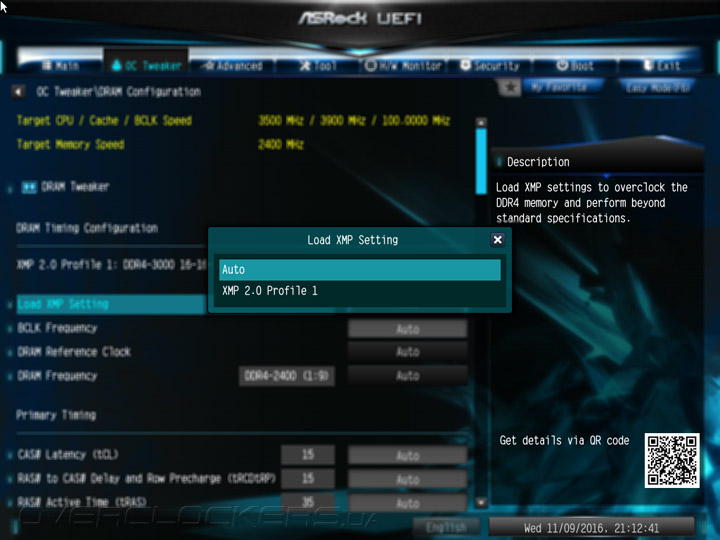

    Проблем с работой пары модулей на частоте XMP никаких не было, потому я полностью сконцентрировался на разгоне процессора. Компромиссом между повышением частоты, напряжения и температурой оказались 4664 МГц при 1,408 В. Рост напряжения незамедлительно разогревал ЦП до граничных значений, когда уже активировался троттлинг. Параметр CPU SA довольствовался паспортным уровнем, а напряжение IO повышалось лишь на 0,05 В.

    ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4

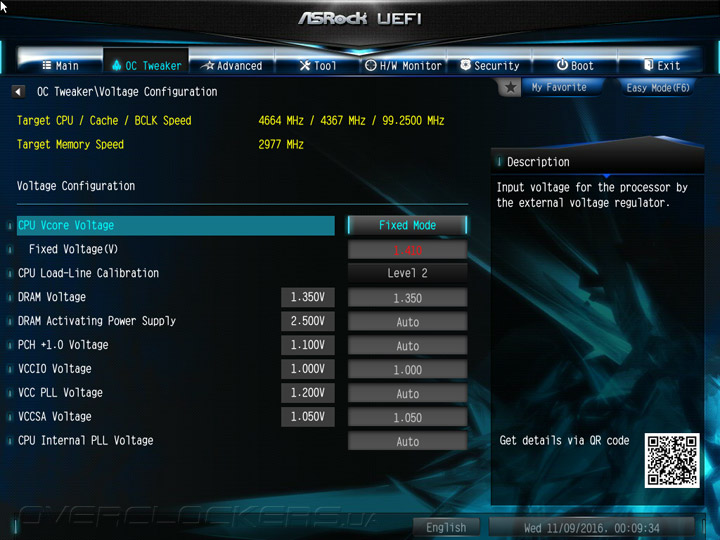

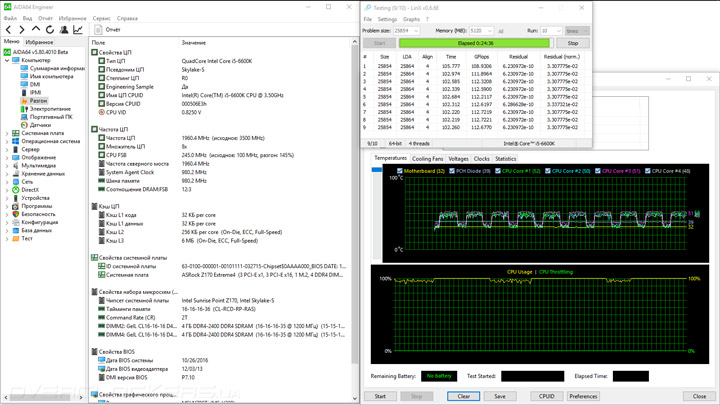

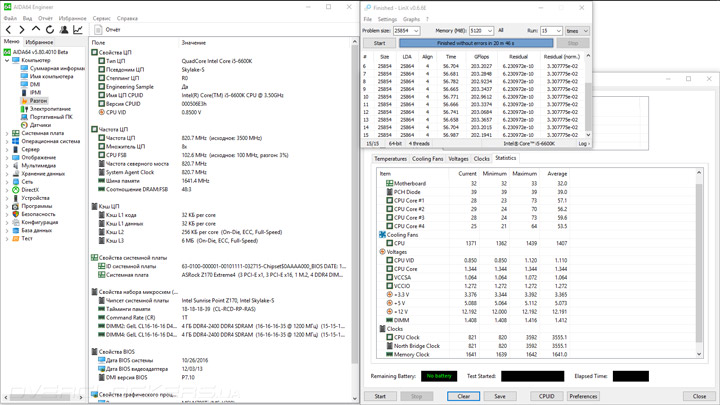

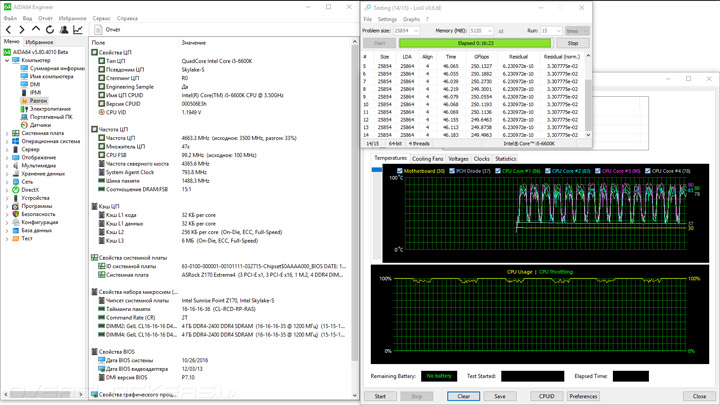

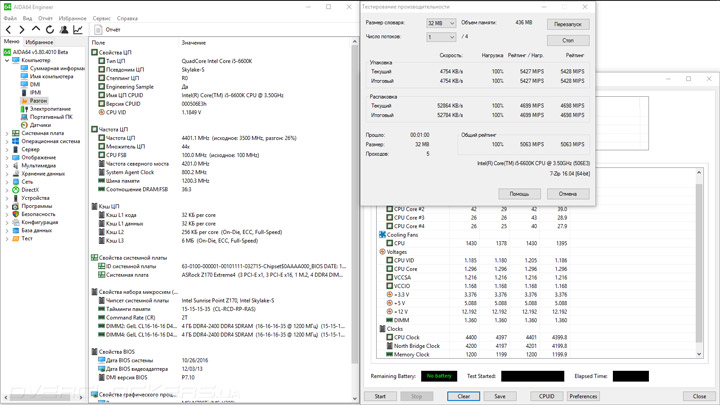

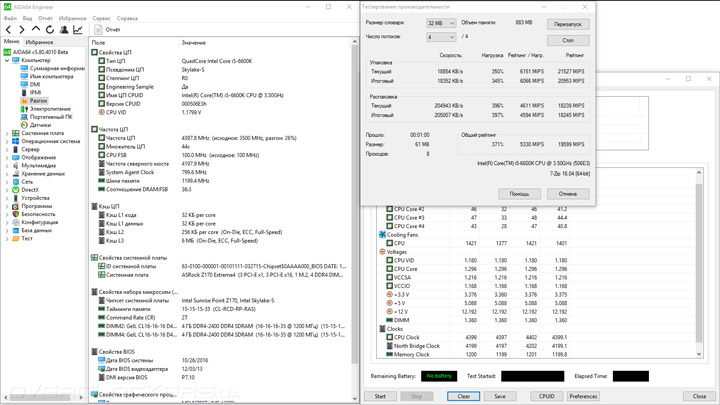

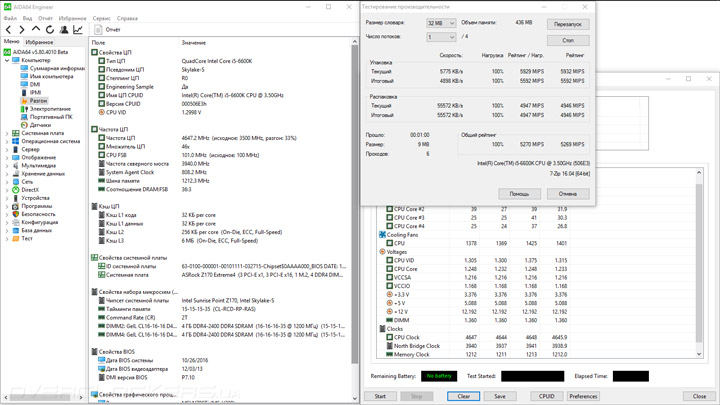

    Этот же экземпляр процессора преодолел 4,7 ГГц с уровнем напряжения заметно ниже на старшей плате производителя, а значит у рассматриваемой модели качество питания не самое впечатляющее. Итоговый уровень не менялся во время тестов с привлечением второго профиля LLC.

    ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4

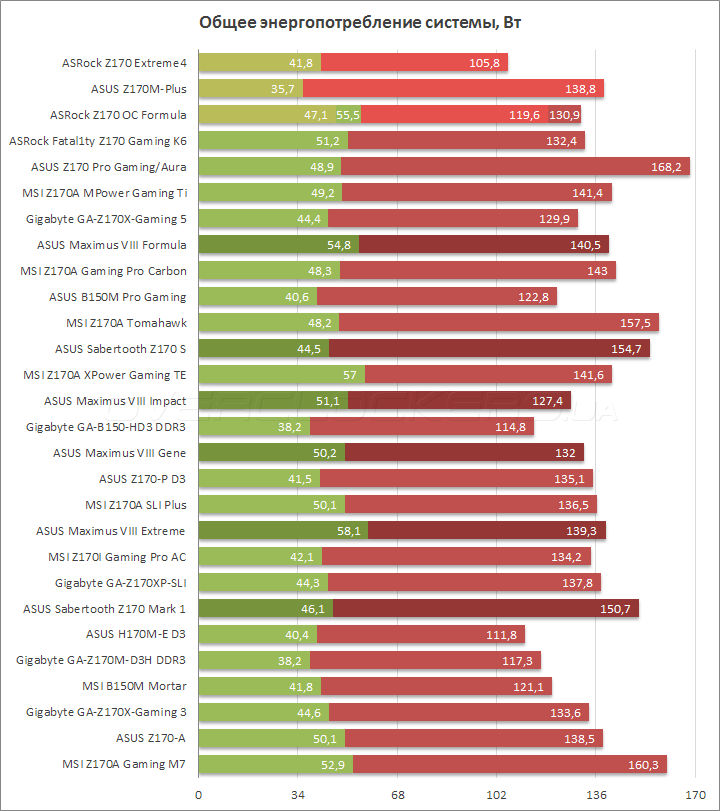

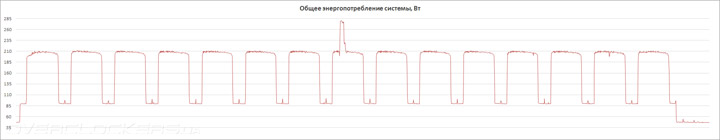

    Такое поведение сказалось и на цифрах потребления энергии всем стендом. Отбросив уже не к месту привычную активность Windows 10, увидим граничные отметки — 46–212 Вт. Нагрев стабилизатора питания на плате доходил до 89 °C, тогда как радиатор (единственный, участвующий в охлаждении) прогрелся всего до 54 °C.

    ASRock Z170 Extreme4

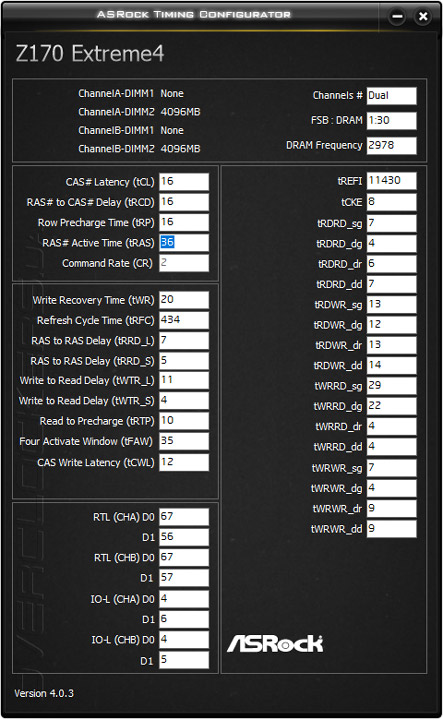

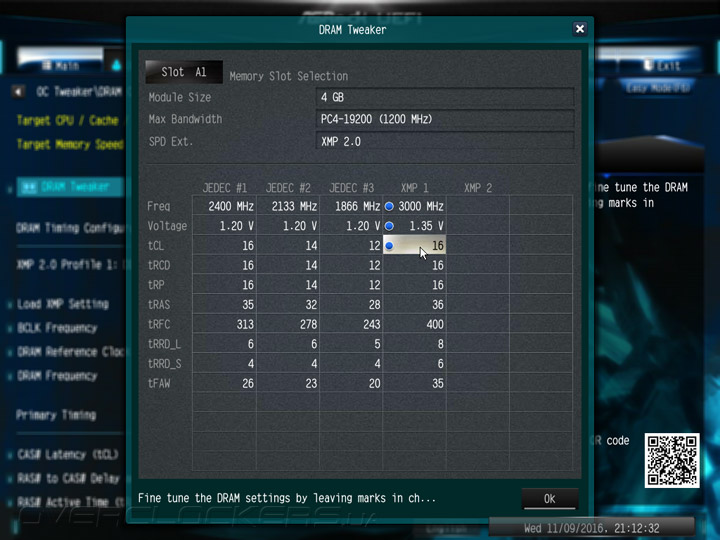

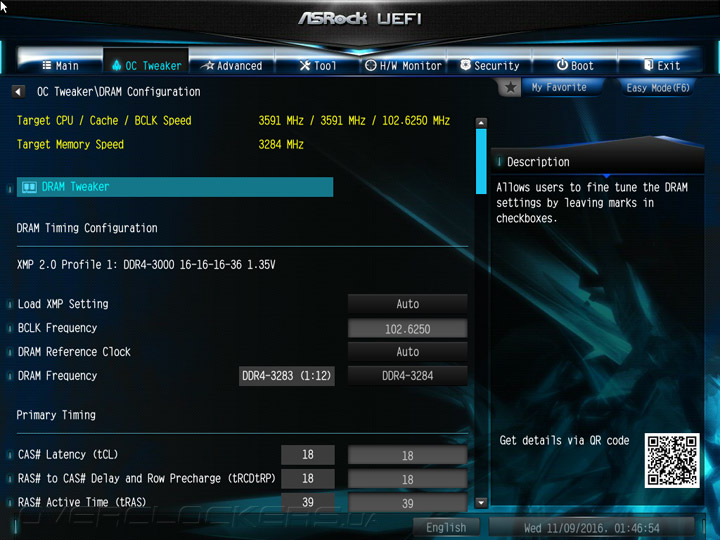

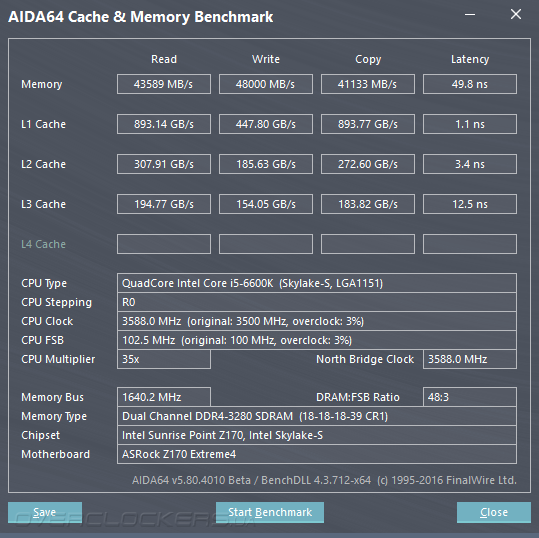

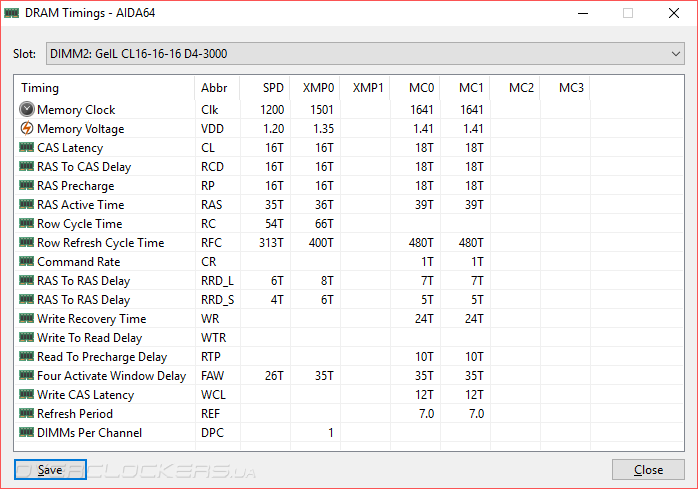

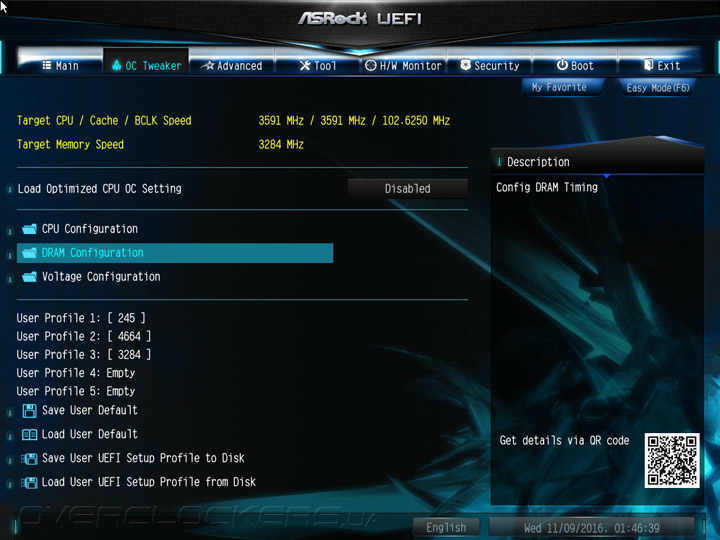

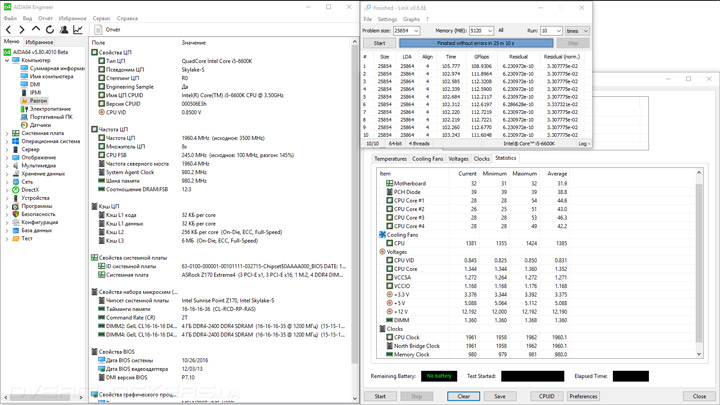

    Разгон оперативной памяти прошёл без замечаний. Используя известную конфигурацию задержек для достижения отметки в 3,2 ГГц вида 18-18-18-39-1T нашим комплектом, я попытался её преодолеть. Итогом оказались 3284 МГц, для этого пришлось зафиксировать CPU IO в максимально возможном положении на этой плате — 1,25 В. CPU SA оставалось в штатном положении, а действующим на модулях были 1,408 В.

    ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4

    ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4

    Тестовый стенд

    В состав стенда вошли:

    • процессор: Intel Core i5-6600K (3,5 ГГц);
    • кулер: Cryorig R1 Ultimate;
    • термоинтерфейс: Noctua NT-H1;
    • память: GeIL GPR416GB3000C16QC (4×4 ГБ, 3000 МГц, 16-16-16-36-2T, 1,35 В);
    • видеокарта: MSI GTX 780Ti Gaming 3G (GeForce GTX 780Ti);
    • накопитель: Silicon Power Slim S55 (240 ГБ, SATA 6 Гбит/с, AHCI mode);
    • блок питания: SilverStone SST-ST65F-PT (650 Вт);
    • операционная система: Windows 10 Pro x64;
    • драйверы: Intel Chipset Software Installation Utility (10.1.1.27), Intel Management Engine Interface (11.0.6.1194), Intel IGP Driver (15.40.25.64.4463), Intel Serial IO Driver (30.63.1603.05), GeForce 355.60 (10.18.13.5560), PhysX 9.15.0428.

    Все обновления ОС, доступные для загрузки через Центр Обновления Windows, были установлены. Сторонние антивирусные продукты не инсталлировались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

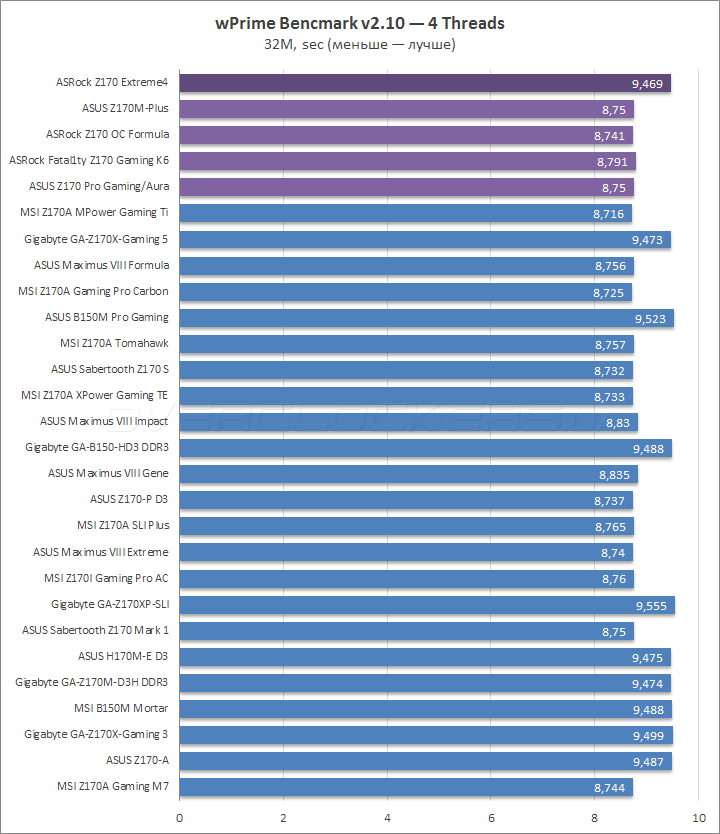

    В качестве тестов использовались следующие приложения:

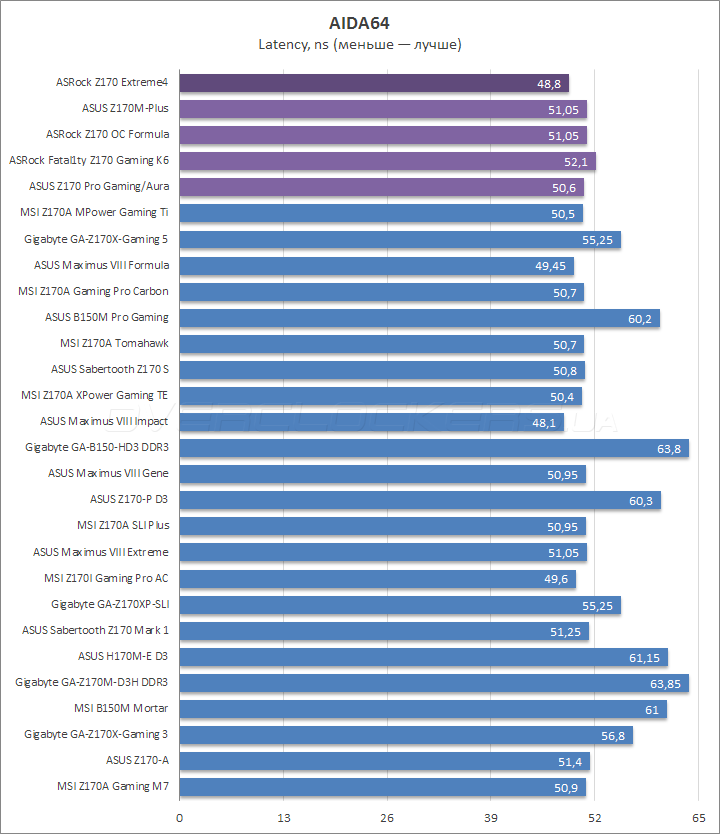

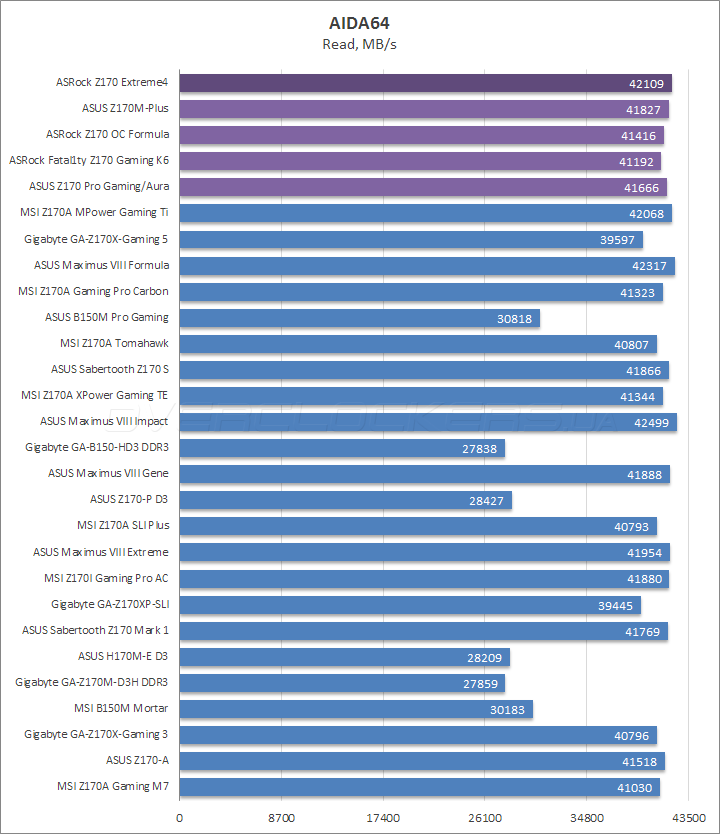

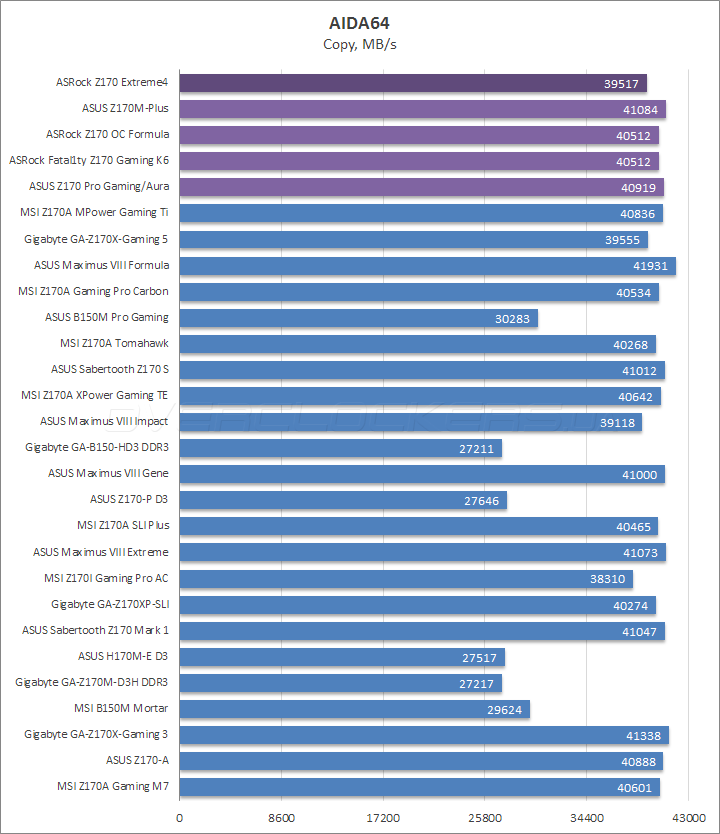

    • AIDA64 5.80 (Cache & Memory benchmark);

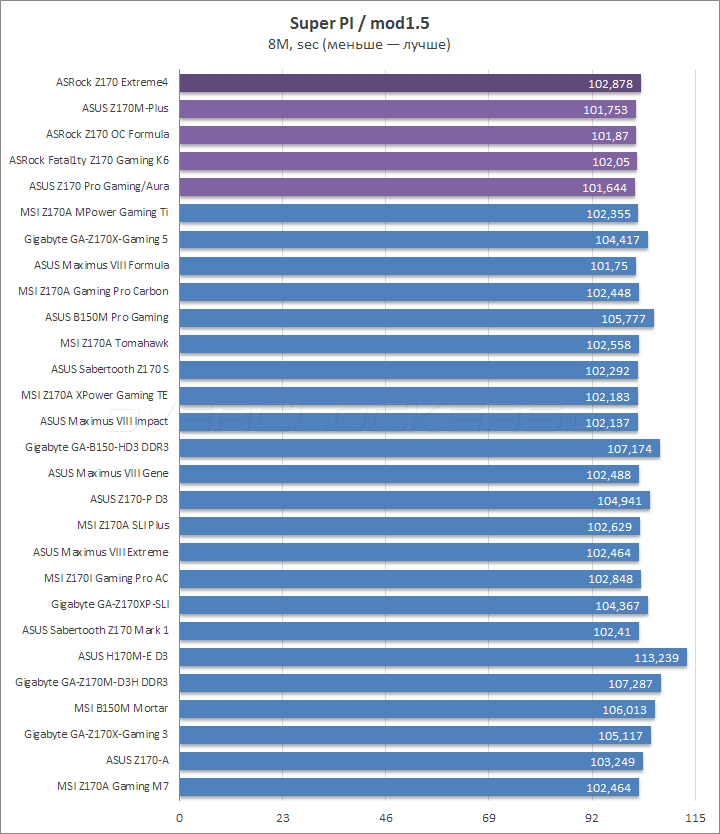

    • Super PI 1.5 XS;

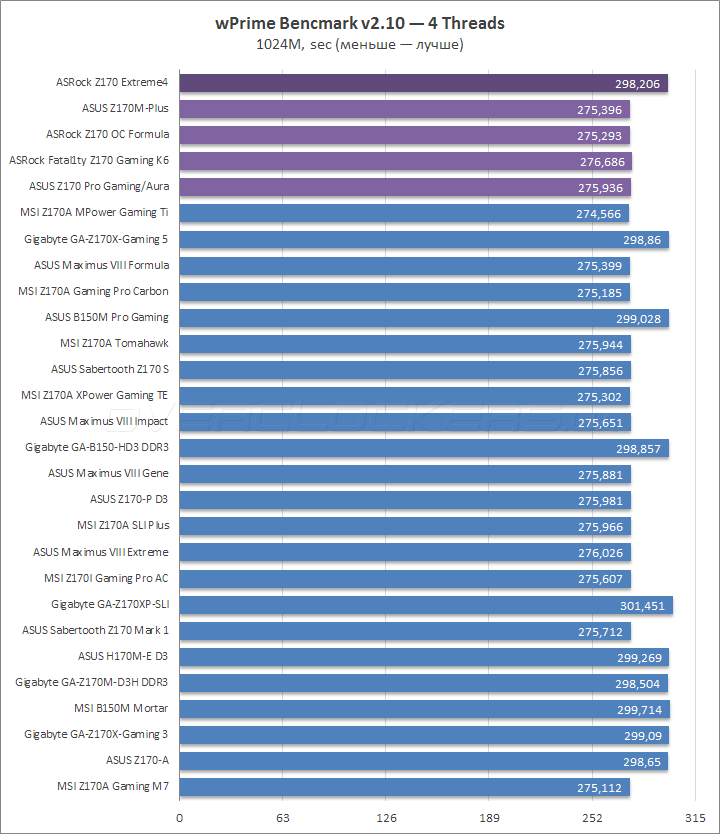

    • wPrime 2.10;

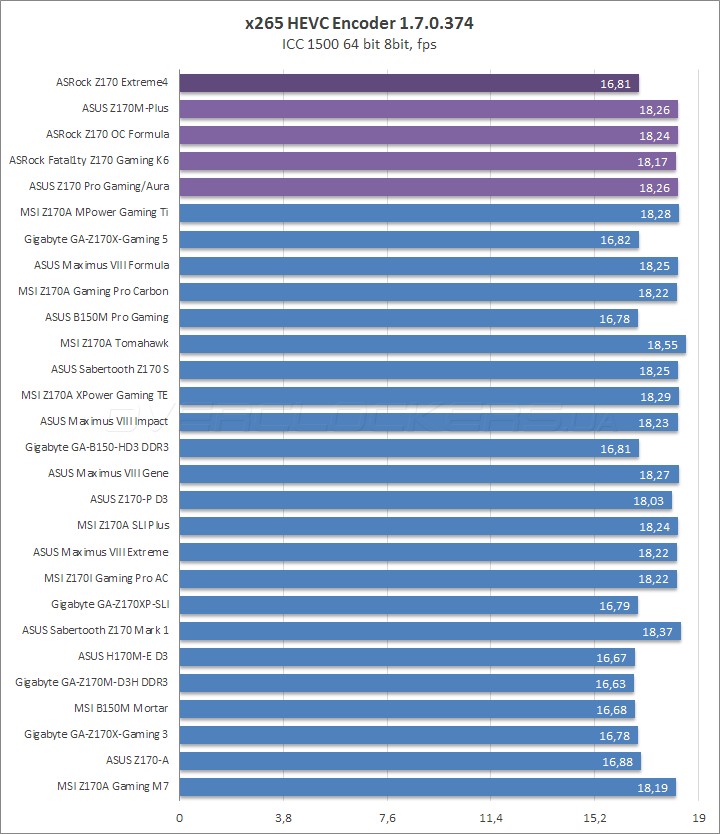

    • x265 HD Benchmark;

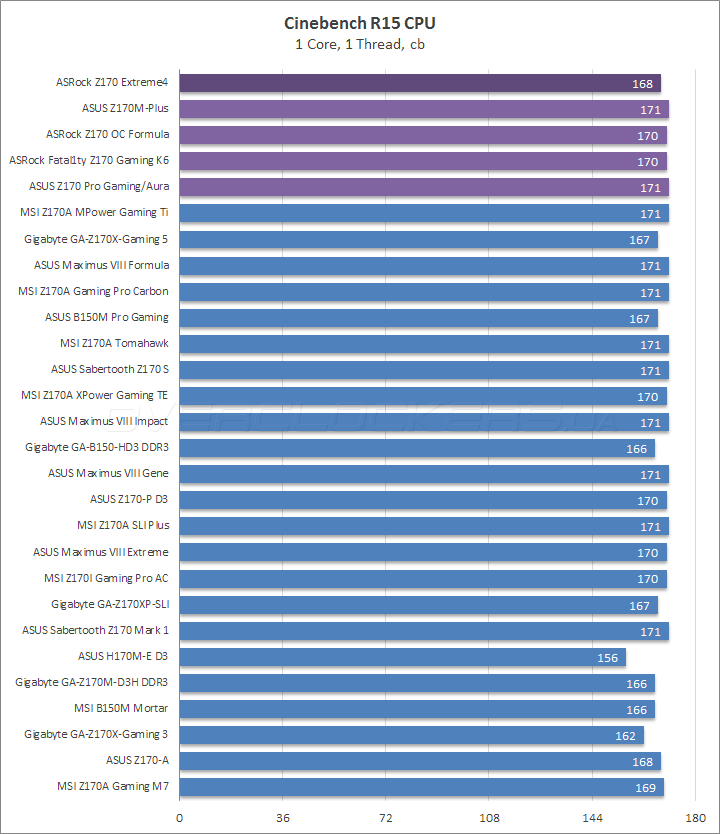

    • MAXON CINEBENCH R15;

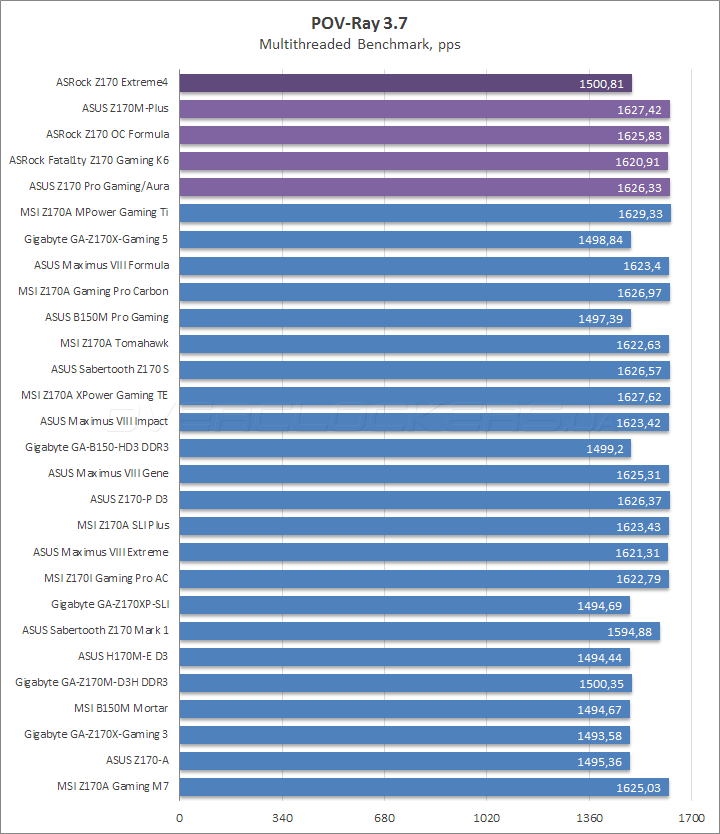

    • POV-Ray 3.7.0;

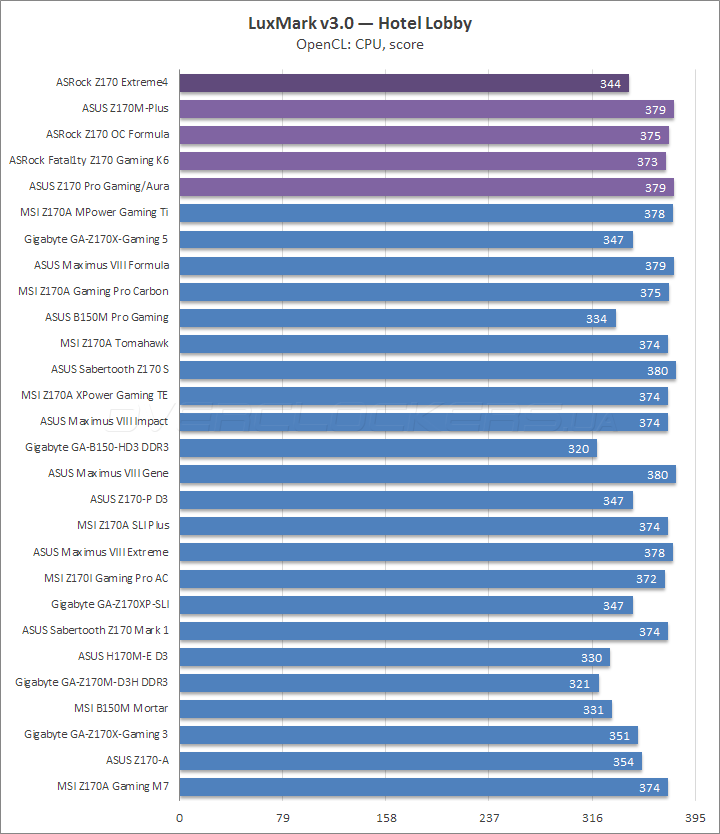

    • LuxMark v3.0;

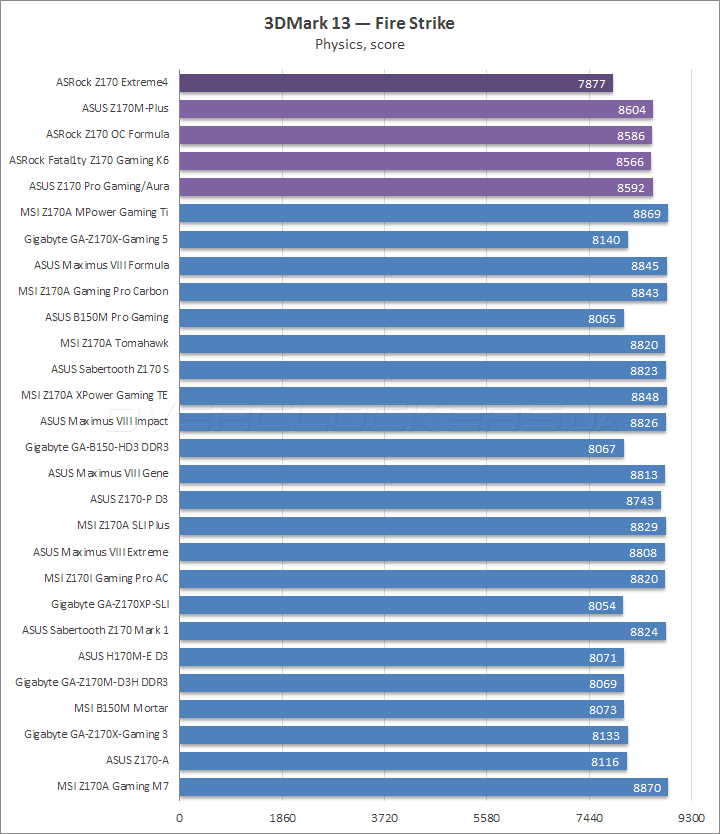

    • Futuremark 3DMark 13;

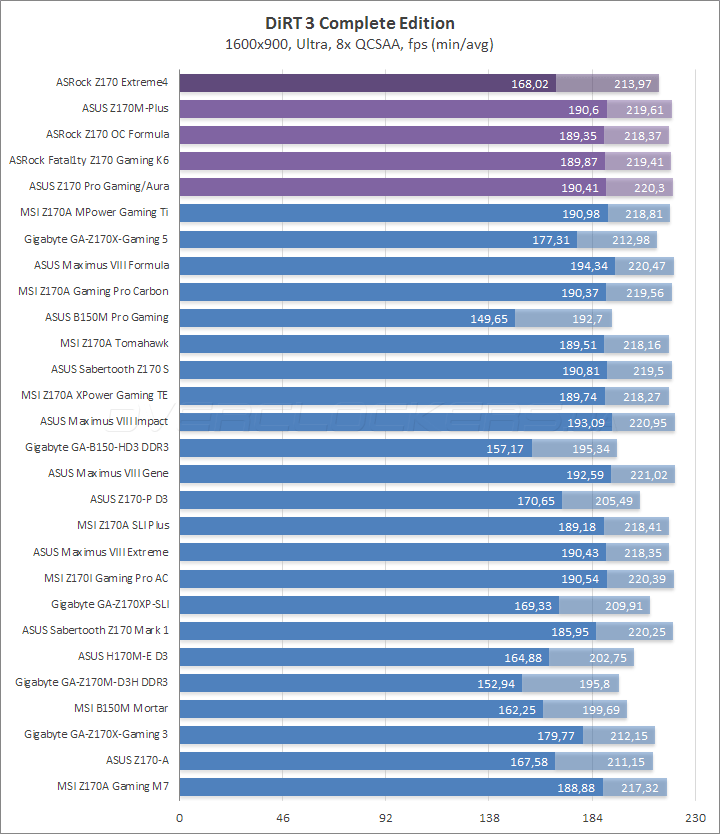

    • DiRT 3 Complete Edition (1.2.0.0);

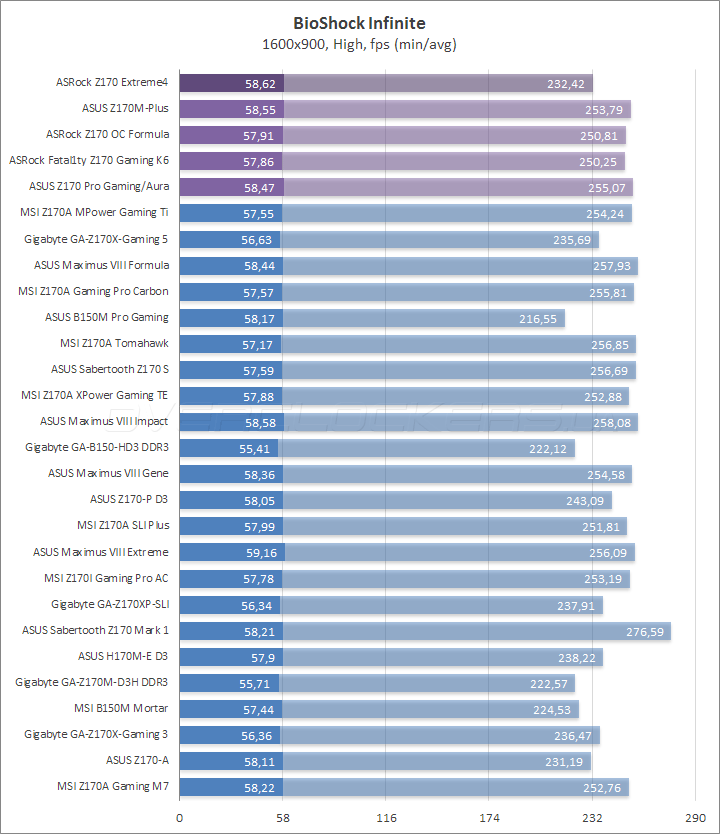

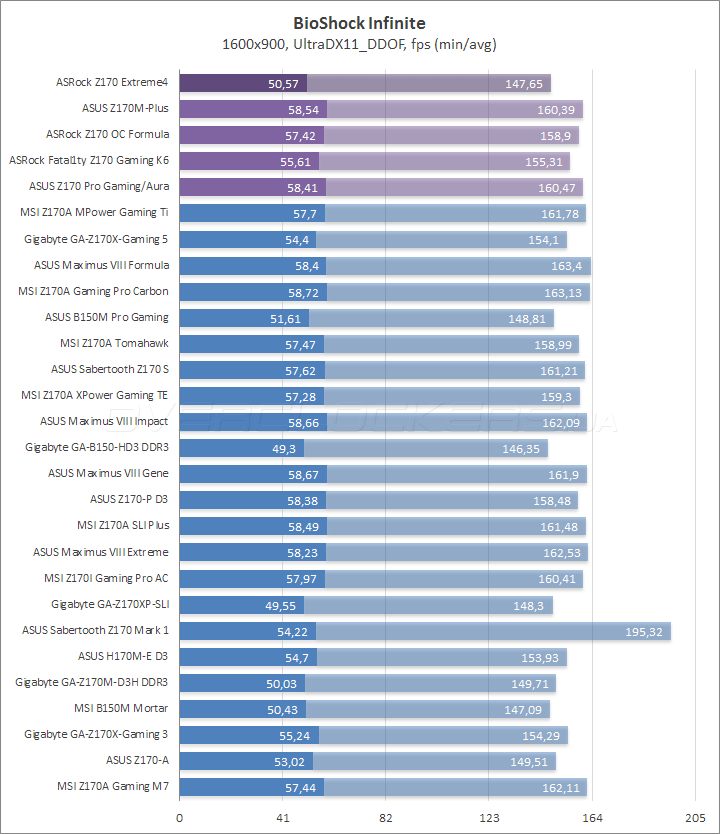

    • BioShock Infinite (1.1.25.5165);

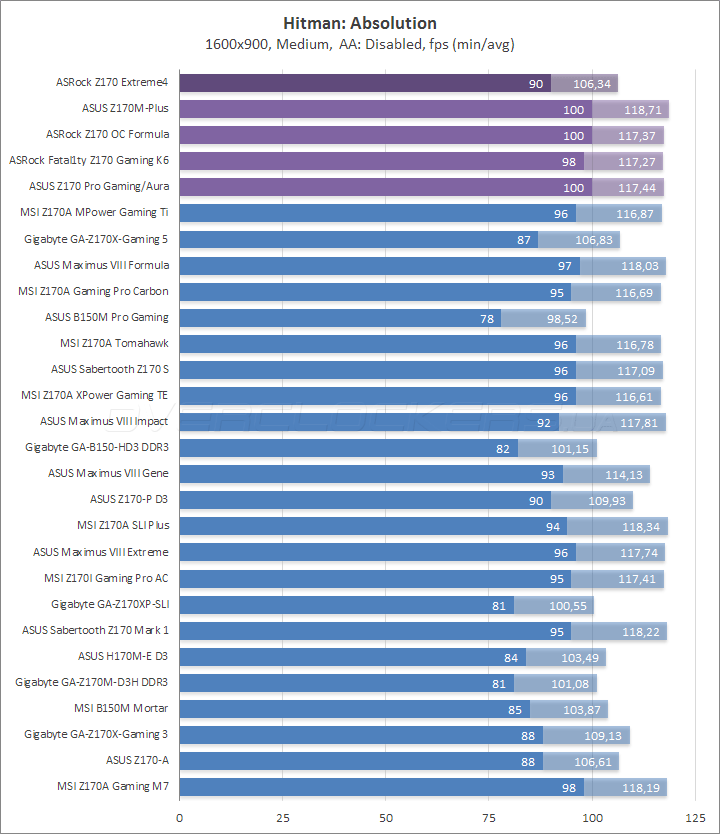

    • Hitman: Absolution (1.0.447.0);

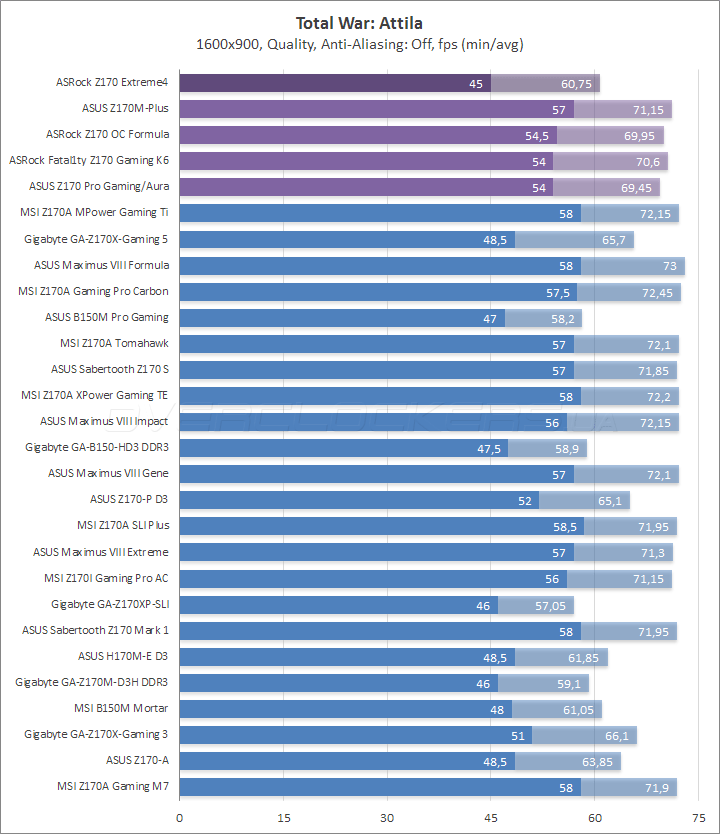

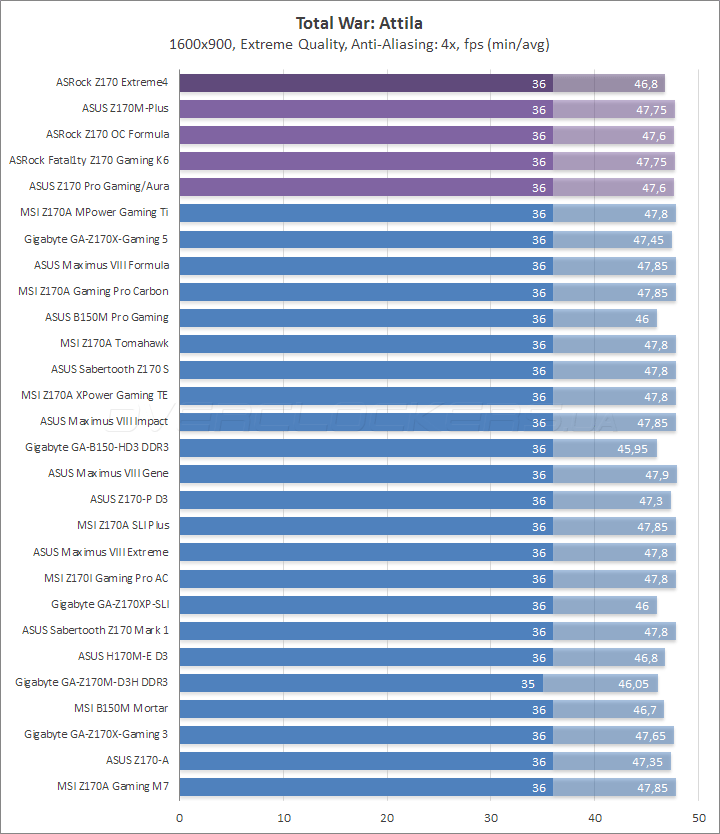

    • Total War: Attila (1.2.1.0).

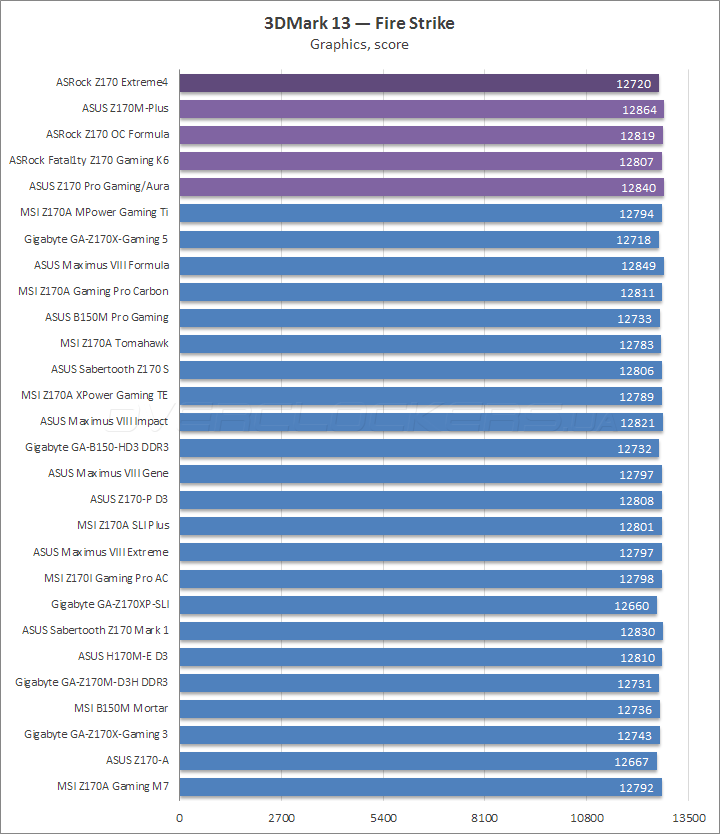

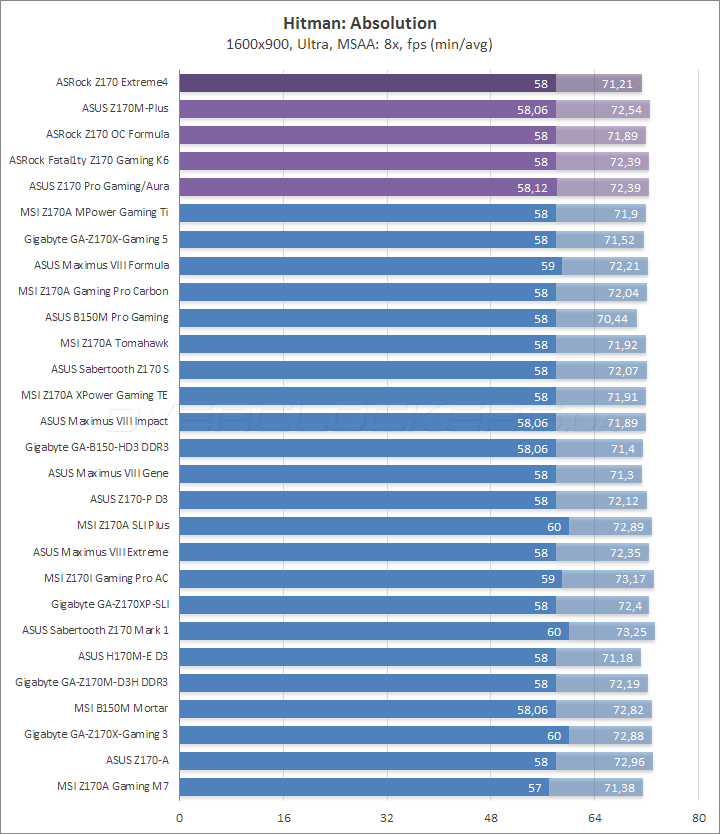

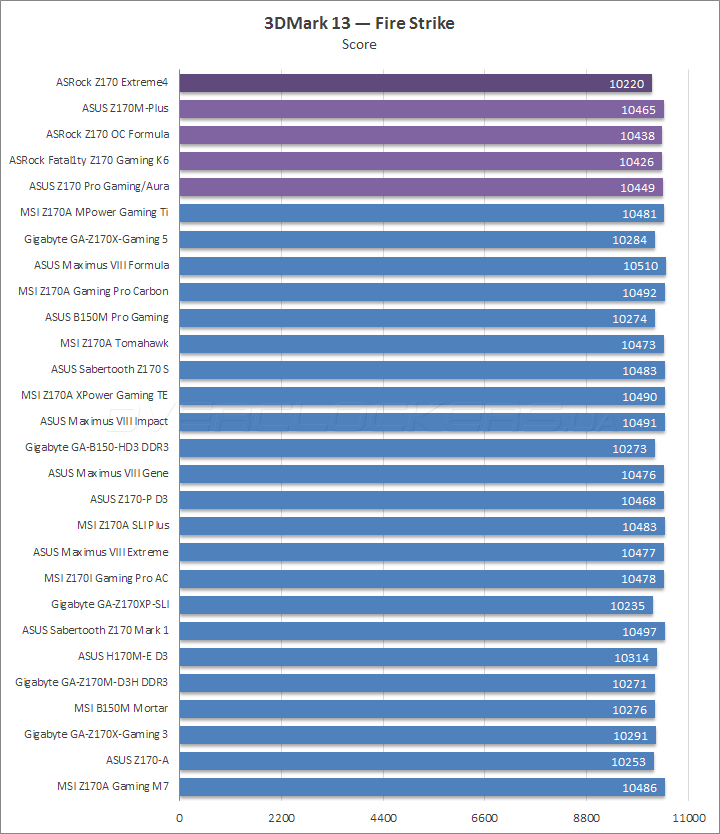

    За время тестирования представителей платформы Intel LGA1151 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:

    Продукт Версия микрокода AIDA64 BenchDLL 3DMark 13 Windows 10
    ASRock Z170 Extreme4 P7.10 5.80.4005 4.3.712-x64 2.1.2973 10.0.14393
    ASUS Z170M-Plus 2002 5.80.4000 4.3.712-x64 2.1.2973 10.0.14393
    ASRock Z170 OC Formula P2.20 5.75.3981 4.2.685-x64 2.1.2973 10.0.14393
    ASRock Fatal1ty Z170 Gaming K6 L1.93 5.75.3963 4.2.685-x64 2.1.2973 10.0.14393
    ASUS Z170 Pro Gaming/Aura 0311 5.75.3945 4.2.685-x64 2.1.2973 10.0.14393
    MSI Z170A MPower Gaming Ti 1.00 5.75.3930 4.2.685-x64 2.0.2067 10.0.10240
    Gigabyte GA-Z170X-Gaming 5 F5 5.75.3920 4.2.685-x64 2.0.2067 10.0.10240
    ASUS Maximus VIII Formula 1701 5.70.3861 4.2.679-x64 2.0.2067 10.0.10240
    MSI Z170A Gaming Pro Carbon 1.30 5.70.3849 4.2.679-x64 2.0.2067 10.0.10240
    ASUS B150M Pro Gaming 0401 5.70.3833 4.2.671-x64 2.0.2067 10.0.10240
    MSI Z170A Tomahawk 1.40 5.60.3788 4.1.643-x64 1.5.915 10.0.10240
    ASUS Sabertooth Z170 S 1602 5.60.3755 4.1.643-x64 1.5.915 10.0.10240
    MSI Z170A XPower Gaming TE 1.51 5.60.3739 4.1.643-x64 1.5.915 10.0.10240
    ASUS Maximus VIII Impact 1302 5.60.3732 4.1.643-x64 1.5.915 10.0.10240
    Gigabyte GA-B150-HD3 DDR3 F2 5.60.3716 4.1.643-x64 1.5.915 10.0.10240
    ASUS Maximus VIII Gene 1202 5.60.3703 4.1.643-x64 1.5.915 10.0.10240
    ASUS Z170-P D3 0509 5.50.3657 4.1.643-x64 1.5.915 10.0.10240
    MSI Z170A SLI Plus 1.0E 5.50.3643 4.1.643-x64 1.5.915 10.0.10240
    ASUS Maximus VIII Extreme 1104 5.50.3643 4.1.643-x64 1.5.915 10.0.10240
    MSI Z170I Gaming Pro AC 1.34 5.50.3634 4.1.643-x64 1.5.915 10.0.10240
    Gigabyte GA-Z170XP-SLI F5f 5.50.3626 4.1.643-x64 1.5.915 10.0.10240
    ASUS Sabertooth Z170 Mark 1 1101 5.50.3620 4.1.643-x64 1.5.915 10.0.10240
    ASUS H170M-E D3 0702 5.50.3610 4.1.643-x64 1.5.915 10.0.10240
    Gigabyte GA-Z170M-D3H DDR3 F2 5.50.3604 4.1.643-x64 1.5.915 10.0.10240
    MSI B150M Mortar C.09 5.30.3561 4.1.643-x64 1.5.915 10.0.10240
    Gigabyte GA-Z170X-Gaming 3 F3 5.30.3542 4.1.643-x64 1.5.915 10.0.10240
    ASUS Z170-A 0504 5.30.3521 4.1.643-x64 1.5.915 10.0.10240
    MSI Z170A Gaming M7 1.54 5.30.3516 4.1.643-x64 1.5.915 10.0.10240

    Результаты тестирования

    Каждый раз тестирование устройства начитается с активации профиля XMP у набора ОЗУ, для Z170 Extreme4 это оказалось невыполнимой задачей. Плата несколько раз перегружалась и сообщала об ошибках в её настройках, предлагая внести изменения. Собственноручные манипуляции с напряжениями, задержками и даже снижением частоты не дали ровным счётом ничего, кое-как POST проходил на отметке 2600 МГц, но операционная система не работала. Решение оказалось довольно необычно — уменьшить число модулей; с двумя, вместо четырёх, XMP активировалось безо всяких проблем. К слову, местоположение пары роли не играет. Это может быть одно- или двухканальный режим в комбинации любых слотов. Учитывая потолок параметра CPU IO, я делаю вывод об искусственном ограничении возможностей продукта. Если хотите разгонять обильное количество памяти — обратите внимание на изделия с лучшим набором возможностей. Штатная отметка комплекта памяти — 2400 МГц — позволяет работать без вопросов всем четырём модулям.

    ASRock Z170 Extreme4

    Ещё один интересный момент — частота процессора автоматически не повышается до 3,9 ГГц как на многих других решениях, он работает согласно возможностям схемы Turbo Boost, следовательно, результаты будут ниже основной группы участников сравнительных тестов.

    ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4

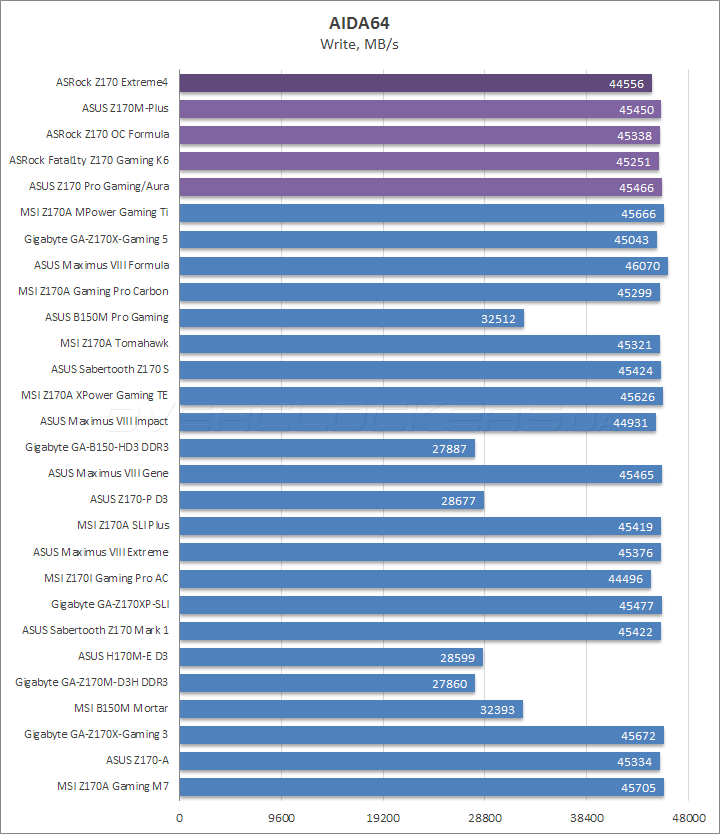

    Быстродействие памяти вполне соответствует схеме работы пары модулей, в этом легко убедиться путём сравнения с итогами выступлений участниц формата mini-ITX.

    ASRock Z170 Extreme4

    ASRock Z170 Extreme4ASRock Z170 Extreme4

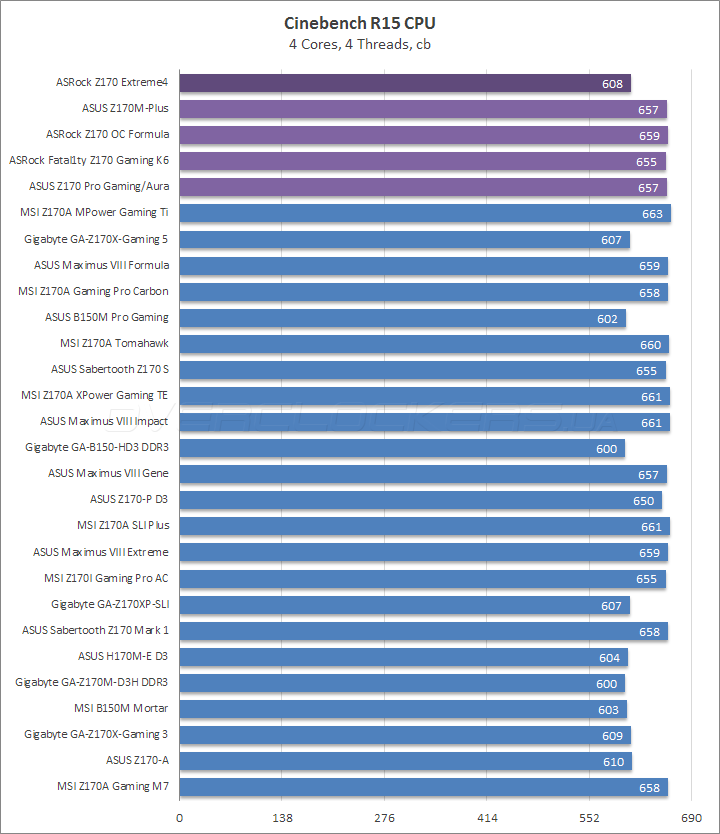

    Несложные расчёты завершаются спустя ожидаемый промежуток времени как для процессора на штатной тактовой частоте.

    ASRock Z170 Extreme4

    ASRock Z170 Extreme4ASRock Z170 Extreme4

    ASRock Z170 Extreme4

    ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4

    Такие же выводы можно сделать и для более серьёзной нагрузки на систему, результаты — хорошие.

    ASRock Z170 Extreme4ASRock Z170 Extreme4ASRock Z170 Extreme4

    Для 3DMark последней версии появился новый невысокий результат-отставание и причины тому всё те же.

    ASRock Z170 Extreme4

    ASRock Z170 Extreme4ASRock Z170 Extreme4

    ASRock Z170 Extreme4ASRock Z170 Extreme4

    ASRock Z170 Extreme4ASRock Z170 Extreme4

    Красной нитью намеченные тенденции проходят и во всех игровых тестах. Наверняка активация Multi Core Enhancement позволит выйти на один уровень с общей группой конкурентов, но для этого потребуется участие пользователя.

    Энергопотребление системы

    Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs а также при простое компьютера после завершения теста.

    ASRock Z170 Extreme4

    Повышенные напряжения CPU SA и IO сказались на цифрах потребления стенда в простое, а невысокая частота процессора ощутимо повлияла на невысокие аппетиты при интенсивных вычислениях. Напомню, новые цвета введены из-за обновления блока питания на более эффективный, с возросшим КПД.

    Вывод

    Испытав множество плат, можно с уверенностью заявить о массовой проблеме разгона памяти DDR4 на моделях с невысокой стоимостью. У каждой свои особенности, для нынешней гостьи никаких проблем нет при работе с парой модулей, а вот четыре единицы вряд ли смогут работать на большой частоте. И даже если пользователь приобретёт одобренный производителем комплект DRAM, имеется дополнительное ограничение — невысокая (относительно прямых конкурентов) максимальная отметка для CPU IO в UEFI.

    Разгон процессора прошёл успешно. Привлекательная, на первый взгляд, даже мощная, подсистема питания оказалась хорошо оформленным решением на трёхфазном стабилизаторе с удвоенным числом элементов в каждом канале. Все транзисторные сборки охлаждаются лишь одним радиатором и находятся по соседству, что неминуемо ведёт к интенсивному прогреву этого участка на плате. Формируемое напряжение можно успешно обуздать при помощи имеющихся профилей LLC, однако заметен бо́льший итоговый уровень при разгоне Core i5-6600K в сопоставлении с «породистыми» моделями. Это говорит о невыдающимся качестве питания, а значит, рост температуры ЦП может стать ограничением при поиске максимальной эффективной его частоты.

    Для неопытных пользователей имеется набор готовых профилей в составе нескольких механизмов, среди них есть вполне удачные и работоспособные варианты. Без вмешательства в настройки работа процессора со свободным множителем будет не такой быстрой, как у ряда конкурентов.

    К оснащению устройства никаких вопросов нет. Звуковая подсистема у Z170 Extreme4 является одним из главных козырей, поскольку ближайшие соперники предпочли установить бюджетные кодеки, оставив старшие для плат подороже. Приятными бонусами выступают органы управления, находящиеся прямо на плате и две микросхемы с прошивками, чего тоже и близко нет за подобную цену. Принимая во внимание все «за» и «против», испытуемая вполне может претендовать на попадание в шорт-лист покупателей, а возросшее предложение в украинских магазинах тому лишь только способствует.

    Источник https://overclockers.ru/lab/show/75892/obzor-i-testirovanie-materinskoj-platy-asrock-z170-pro4-d3

    Источник https://www.overclockers.ua/motherboard/asrock-z170-extreme4/all/

    Читать статью  Обзор материнской платы Huananzhi X99 QD4 LGA 2011-3 Xeon X99 с Intel E5 2666 V3 DDR4

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
