Обзор материнской платы Gigabyte GA-Z270-Gaming K3. Младший представитель «игровой» серии для процессоров Intel Kaby Lake-S

Обзор материнской платы Gigabyte GA-Z270-Gaming K3. Младший представитель «игровой» серии для процессоров Intel Kaby Lake-S

Рассматриваемая модель станет первым продуктом Gigabyte в нашей лаборатории с момента анонса двухсотой серии чипсетов. Она обладает базовыми возможностями, из дополнительных контроллеров здесь есть только ASM2142, привносящий два гнезда USB последнего поколения на заднюю панель, а значит сегодня можно будет полностью сконцентрироваться на инновациях производителя. Быуква K в наименовании модели помогает опознать в сетевом контроллере самую последнюю версию адаптера Killer от Qualcomm Atheros.

Gigabyte GA-Z270-Gaming K3

Из ярких особенностей выделю наличие двух гнёзд SATA-E и всего одно компактное типа M.2. Построение конфигураций NVIDIA SLI здесь не предусмотрено. Прочие характеристики можно изучить по таблице.

Модель Gigabyte GA-Z270-Gaming K3 (rev. 1.0)
Официальная страница продукта в Сети gigabyte.ua
Чипсет Intel Z270
Процессорный разъём Socket 1151
Процессоры Core i7, Core i5, Core i3, Pentium, Celeron (Skylake-S, Kaby Lake-S)
Память 4 DIMM DDR4 SDRAM 2133/2400*/2666*/2800*/3000*/3200*/3300*/3333*/3400*/3466*/3600*/3666*/3733*/3800*/3866*(OC), максимум 64 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16 (x16)
2 x PCI Express 3.0 x16 (x4)
3 x PCI Express 3.0 x1
M.2 1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280/22110)
Встроенное видеоядро (в процессоре) Intel HD 510/530/610/630
Видеоразъёмы HDMI 1.4, DVI-D
Количество подключаемых вентиляторов 5x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 2 х 3.1 Gen2 (2 разъёма на задней панели (A и C), ASM2142)
8 х 3.1 Gen1 (4 разъёма на задней панели, Z270)
6 x 2.0 (2 разъёма на задней панели, Z270)
Serial ATA 6 x SATA 6 Гбит/с (Z270)
RAID 0, 1, 5, 10 (SATA, Z270)
0 (PCI-E, Z270)
Встроенный звук Codec — Realtek ALC1220 (7.1, HDA)
S/PDIF Разъём на плате (выход)
Сетевые возможности Qualcomm Atheros Killer E2500 (Gigabit Ethernet)
COM
TPM +
UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Два гнезда SATA-E, Thunderbolt header, специализированный USB (DAC-UP 2) для подключения внешнего ЦАП, поддержка AMD 2-Way CrossFireX
Цена в рознице, $ 174

Упаковка и комплектация

В небольшой коробке находится плата и набор аксессуаров. Исчезли рекламные мотивы, присутствующие на аналогичном продукте прошлого поколения. Отмечу присутствие красной подсветки, о чём сообщает надпись Ambient Led.

Gigabyte GA-Z270-Gaming K3

Сзади получится найти намного больше информации. Тут оповестили о разработке нового комплекса Smart Fan 5 для усмирения охладителей. Без внимания не оставили звуковую подсистему. Можно посмотреть на фото устройства и небольшую таблицу с характеристиками.

Gigabyte GA-Z270-Gaming K3

Во вспомогательный набор включили:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • многоязычную инструкцию по быстрой установке;
  • наклейку с фирменным логотипом Gaming;
  • диск с драйверами и фирменным ПО;
  • «кобуру» для удобного подключения корпусных разъемов G Connector;
  • заглушку для корпуса, дополненную наклейкой в чёрных тонах с цветовым и символьным обозначением всех гнёзд;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов.

Gigabyte GA-Z270-Gaming K3

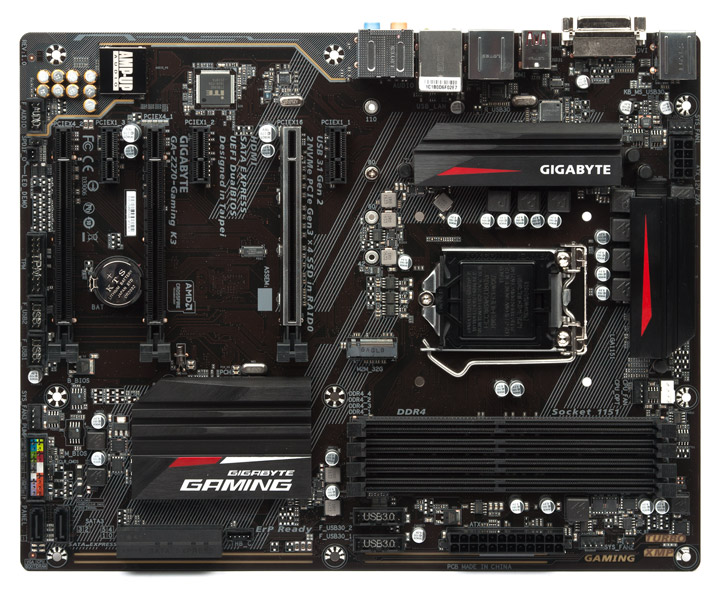

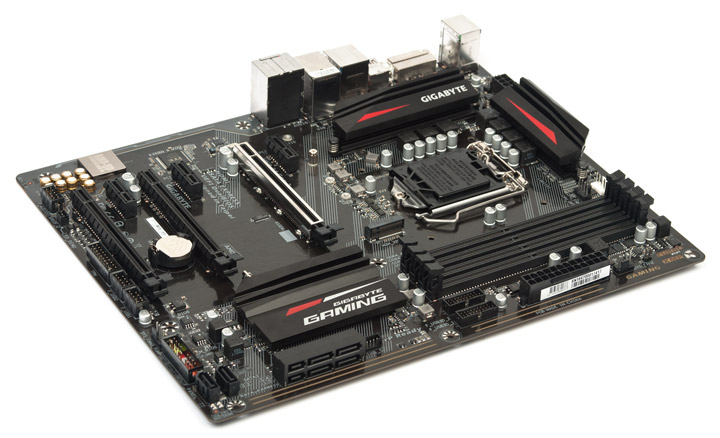

Внешний вид

Размеры платы позволят закрепить её в корпусе посредством девяти винтов. На поверхности замечены пустующие места, а вот у стабилизатора питания всё наоборот — видно большее присутствие электронных элементов относительно продуктов прошлого поколения. Длинный правый торец снабжён парой полосок, свозь них, а также сбоку, будет исходить свечение от немалого числа красных светодиодов.

Gigabyte GA-Z270-Gaming K3

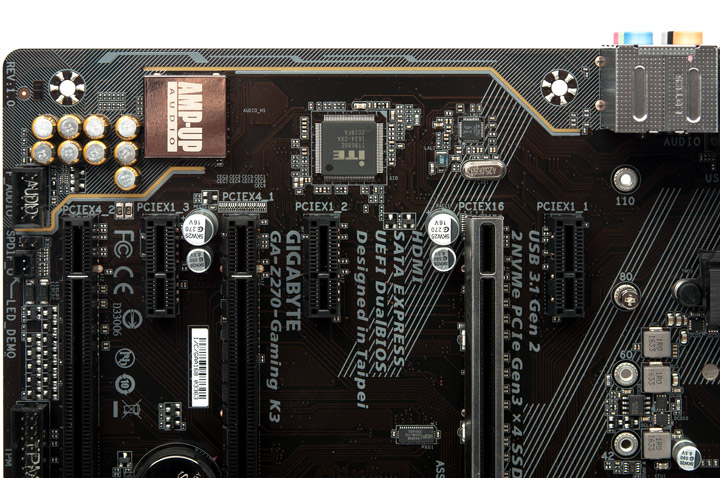

Зона размещения звукового кодека — ещё одно место для группы миниатюрных индикаторов. Вряд ли что-либо воспрепятствует монтажу устройства в корпус.

Gigabyte GA-Z270-Gaming K3

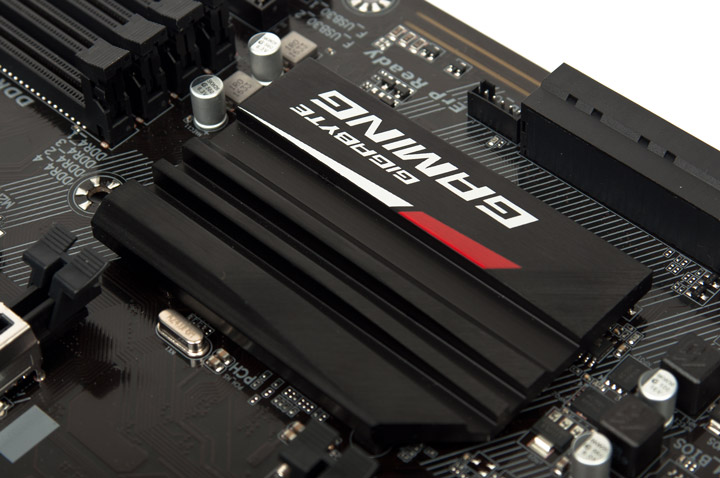

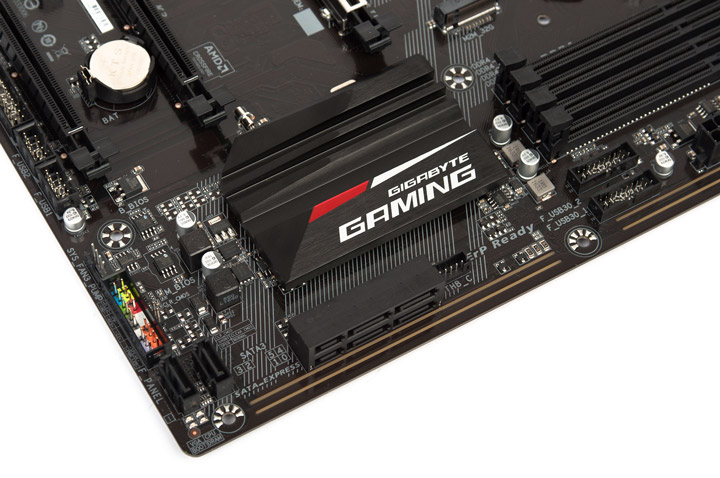

В этой модели радиатор использовали традиционный — без каких-либо дизайнерских накладок, подсветки тоже нет. Площадь рассеивания тепла опасений не вызывает, используется надёжное винтовое крепление.

Gigabyte GA-Z270-Gaming K3

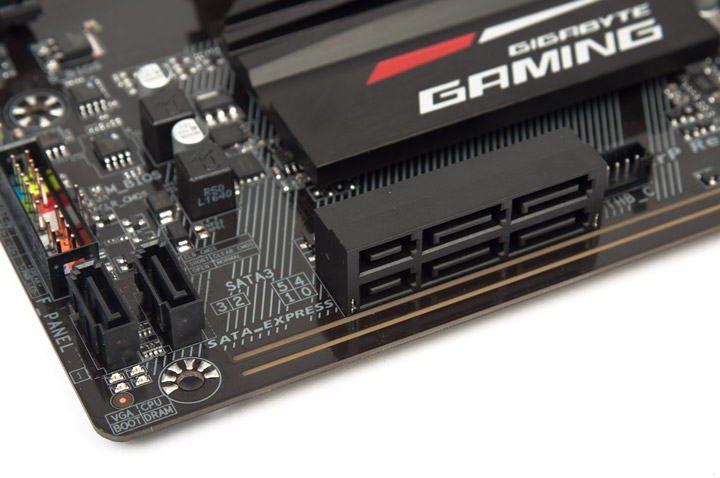

Два продольных SATA-E, стремительно растерявшие сторонников среди производителей конечного оборудования, совместили ресурсы с четырьмя гнёздами SATA классического типа. Есть также два обычных поперечных посадочных места, это пригодится владельцам тесных корпусов. В нижнем углу распаяны четыре светодиода, оповещающих о ходе процедуры POST.

Gigabyte GA-Z270-Gaming K3

Единственный M.2 позволит установить устройство любого размера.

Gigabyte GA-Z270-Gaming K3

Для корпусных кабелей интерфейса USB заготовлено по две колодки каждого (второго и третьего) поколений. Все они поперечного типа исполнения.

Gigabyte GA-Z270-Gaming K3

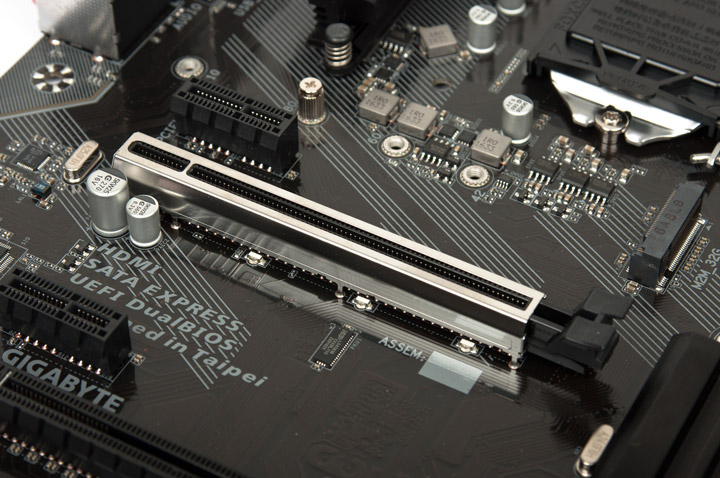

Армированное гнездо PCI-E x16 использует ресурс шестнадцати линий от процессора, а остальные работают с хабом.

Gigabyte GA-Z270-Gaming K3

Тут распаяны ещё три ярких красных светодиода.

Gigabyte GA-Z270-Gaming K3

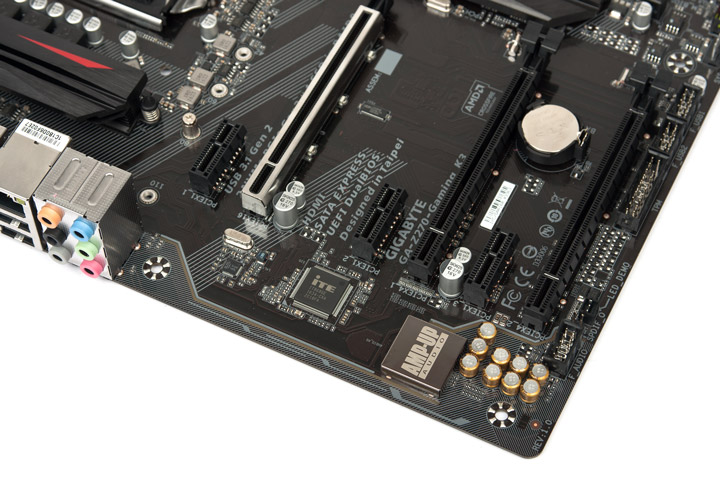

Звуковой кодек запрятан под экранирующий колпак, а рядом с ним не замечено размещение ОУ, хотя прежде допускалась даже процедура его замены ввиду распайки кроватки типа DIP8. Статус нерядового изделия подкрепляет большая группа из специальных конденсаторов.

Gigabyte GA-Z270-Gaming K3

Никаких помощников для проведения разгона аппаратного характера тут не предусмотрено. Зато есть бросающиеся в глаза надписи «XMP» и «TURBO». Активный статус XMP для тестового комплекта памяти успешно привёл в рабочее состояние соответствующую надпись. Соседствующая «GAMING» светится в любых условиях (вместе со всей основной подсветкой).

Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3

Профили радиаторов не слишком сложные и громоздкие, я без проблем смог установить систему охлаждения.

Gigabyte GA-Z270-Gaming K3

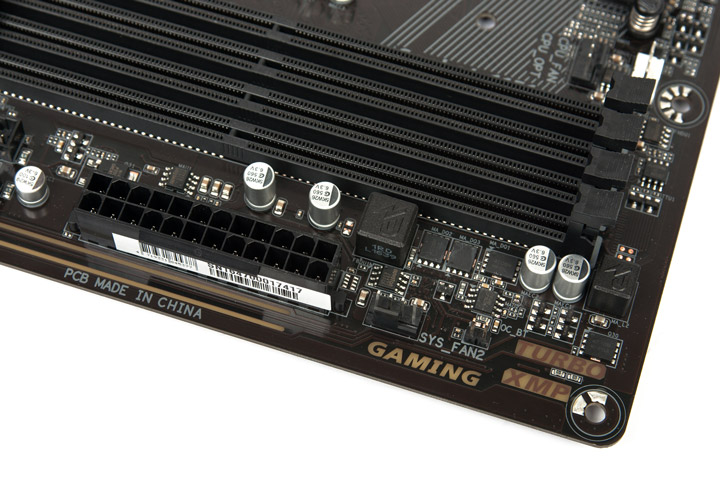

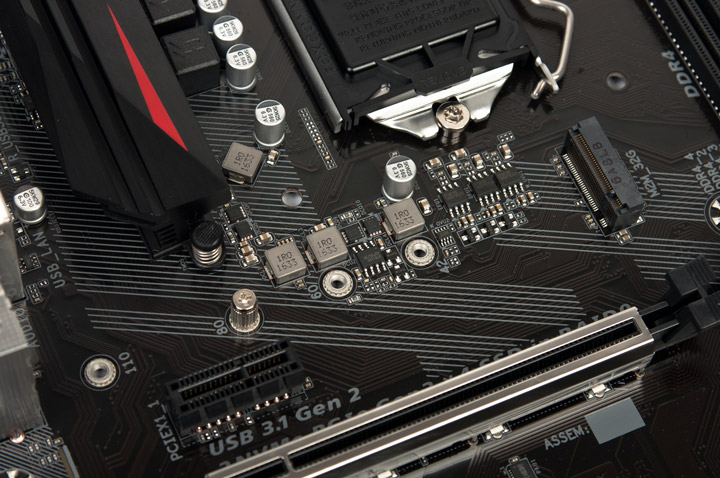

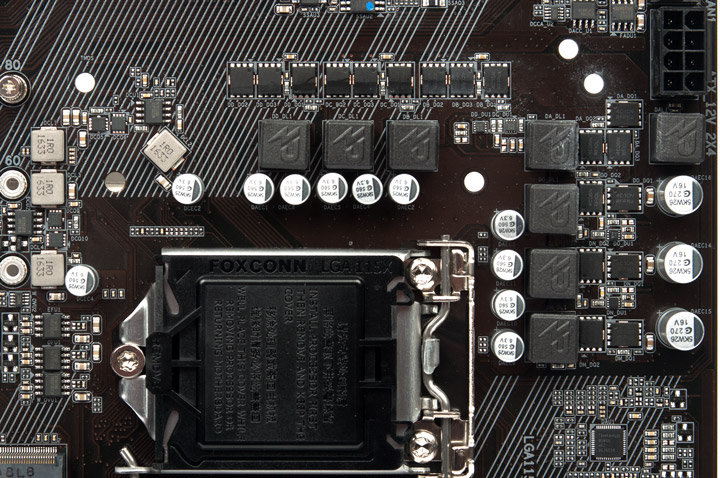

Стабилизатор заметно усилили. Если раньше в составе каждой «фазы» было всего два силовых элемента, то теперь такой схемой пользуется лишь троица интегрированного ГП. А у четырёх каналов вычислительных ядер ЦП есть по три элемента (всего 12 штук). Воспользовались новым ШИМ-контроллером Intersil Corporation ISL95866. В нём встроено три драйвера, ещё четыре можно насчитать на самой плате. В роли сборок использовали ON Semiconductor NTMFS4C10N (везде по одному элементу) и NTMFS4C06N (два — для ЦП, один — для каждого канала ГП).

Gigabyte GA-Z270-Gaming K3

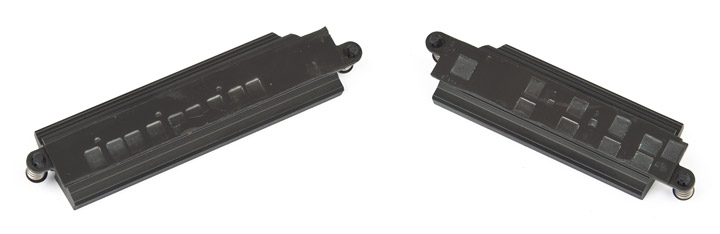

Фиксация радиаторов происходит посредством подпружиненных пластиковых клипс. На площади прокладки, передающей тепло, не экономили.

Gigabyte GA-Z270-Gaming K3

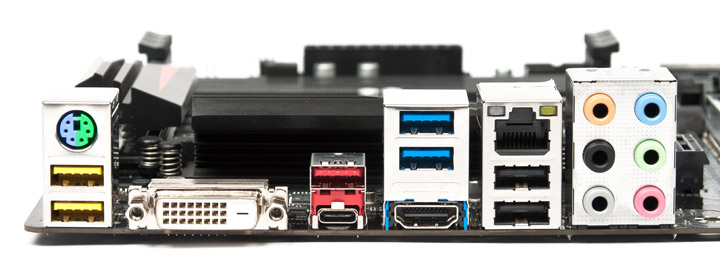

Сзади удачно расположили восемь выходов USB разных типов, с достаточным расстоянием относительно соседствующих элементов. Есть два цифровых видеовыхода и шесть звуковых. Расстроить может, разве что, отсутствие S/PDIF. Жёлтым цветом обозначили пару USB 3.0, здесь выходное напряжение можно повышать вручную, об этом — в следующей части обзора.

Gigabyte GA-Z270-Gaming K3

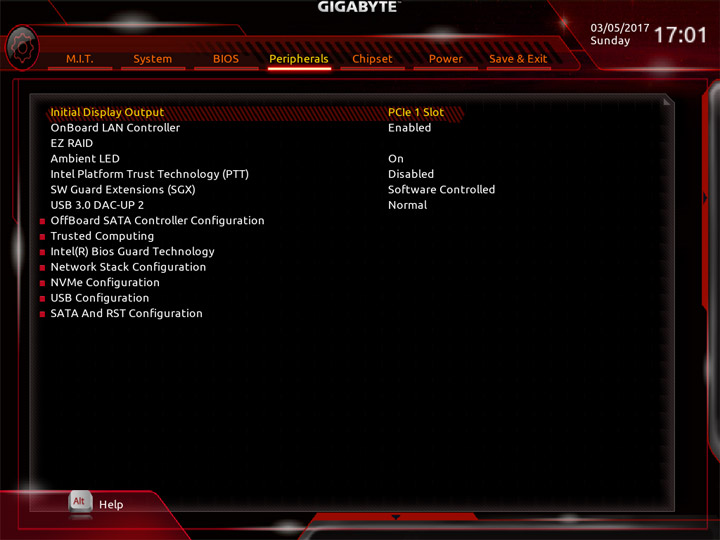

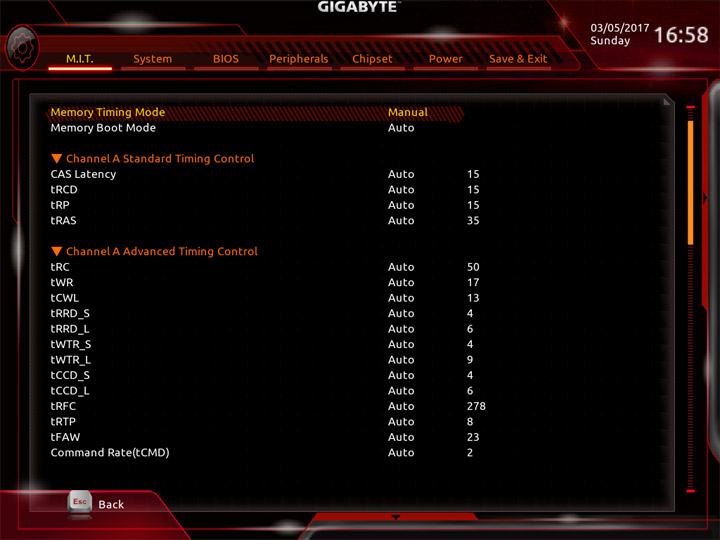

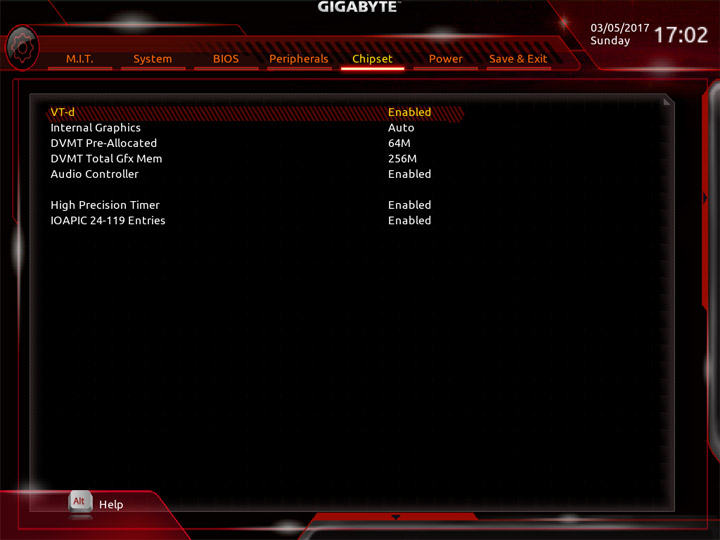

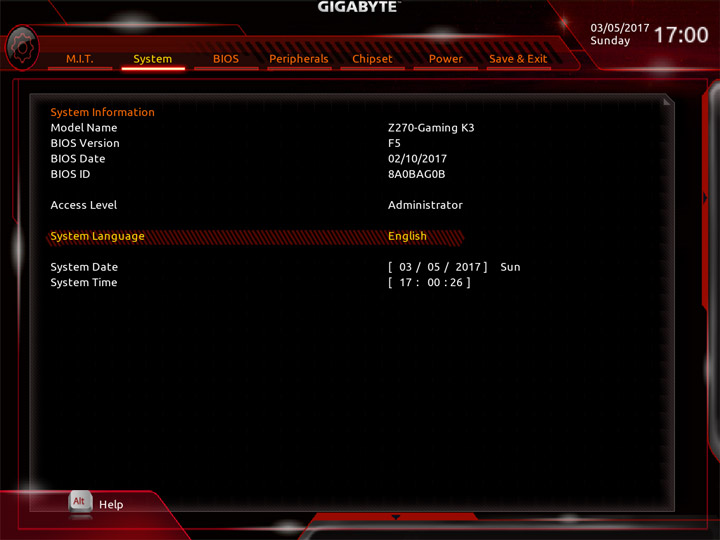

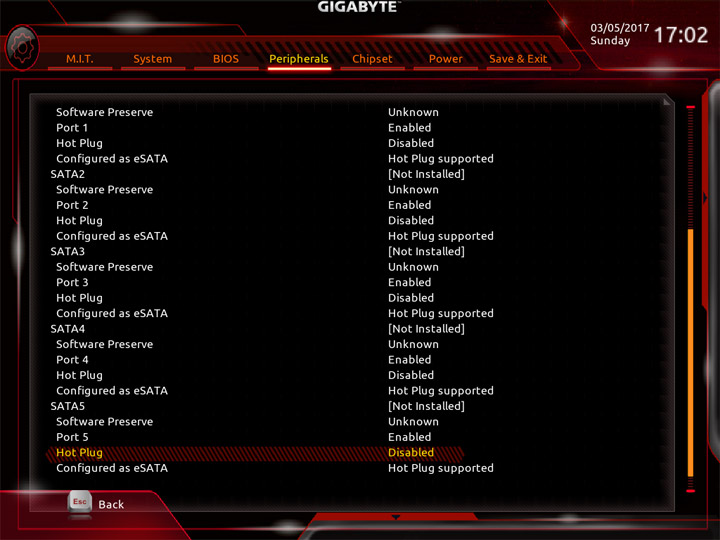

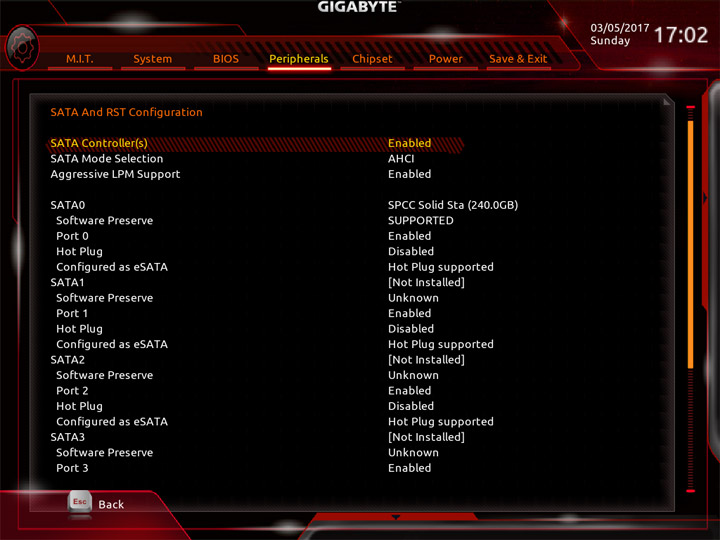

Возможности UEFI

Фирменный инструмент по обновлению микрокода Q-Flash в этот раз останется без внимания, поскольку наша испытуемая уже была оснащена последней версией UEFI.

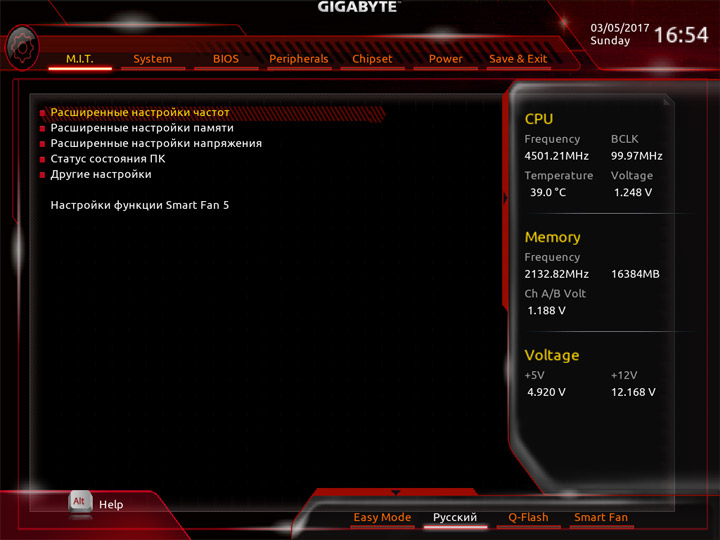

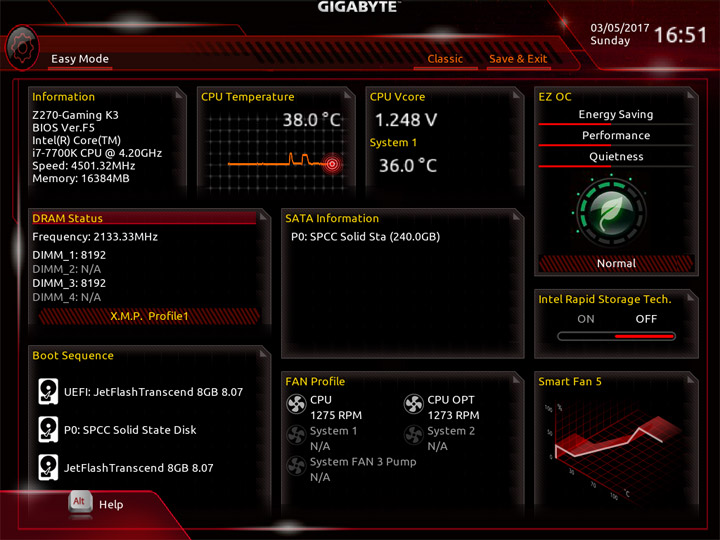

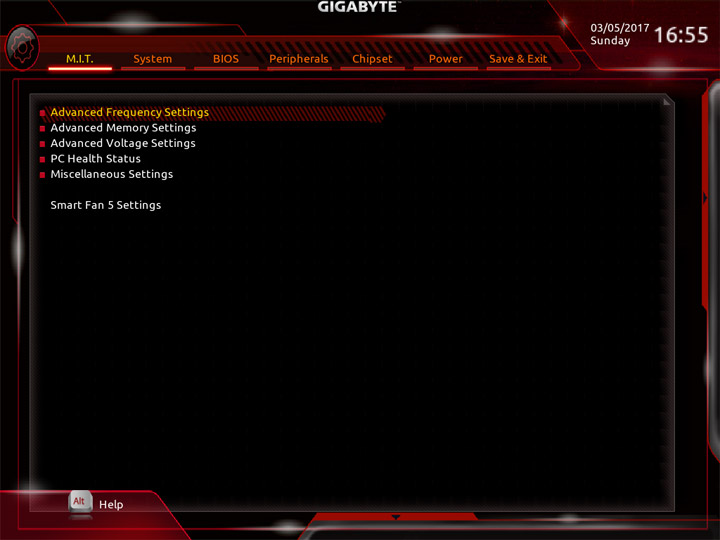

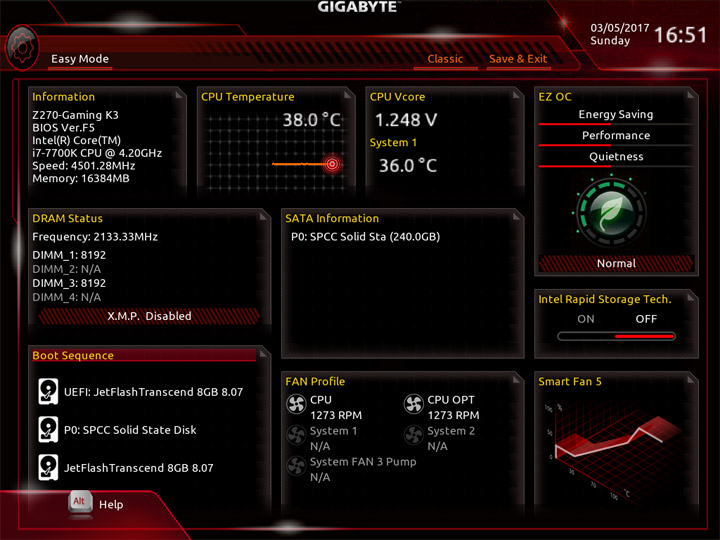

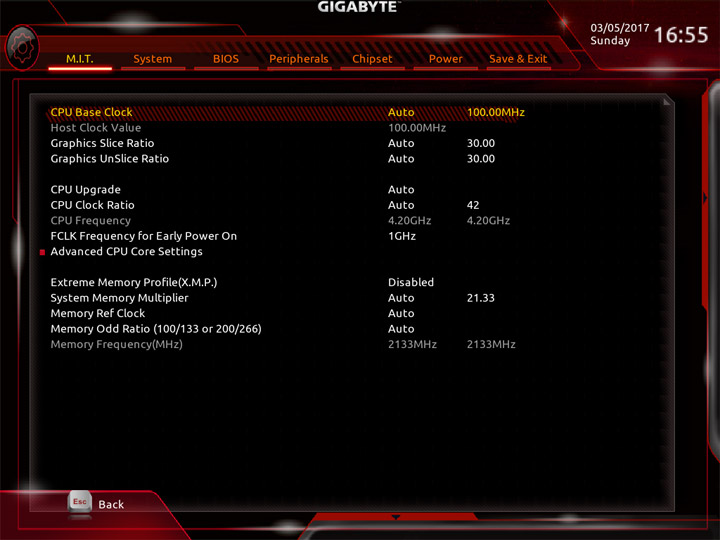

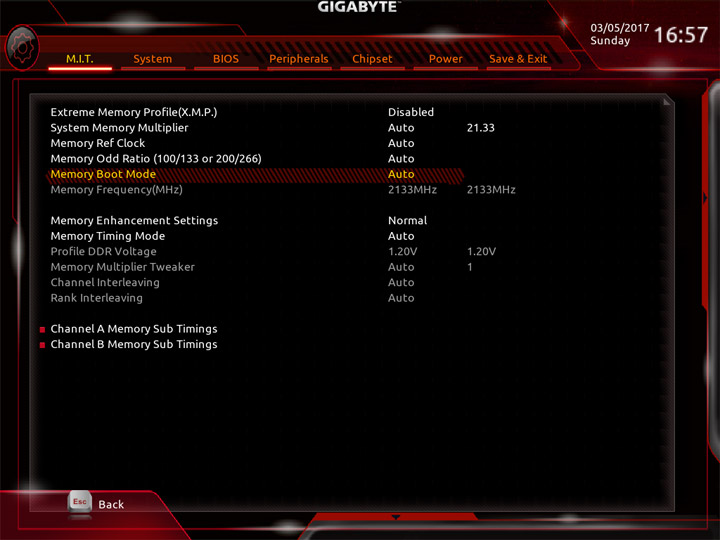

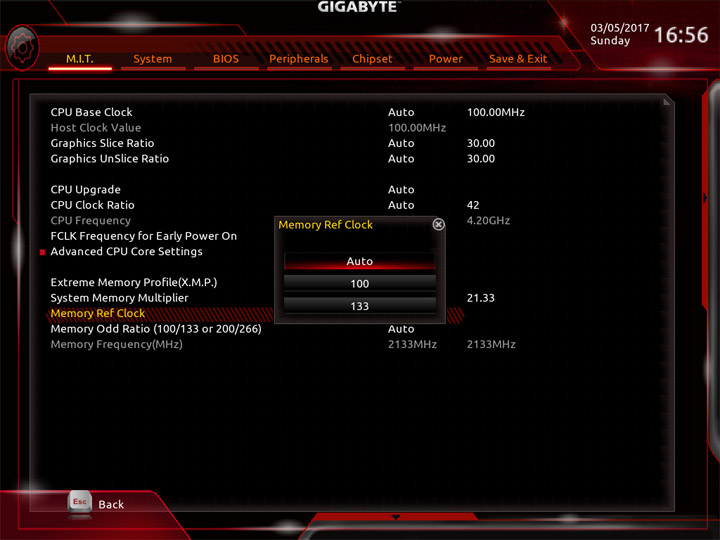

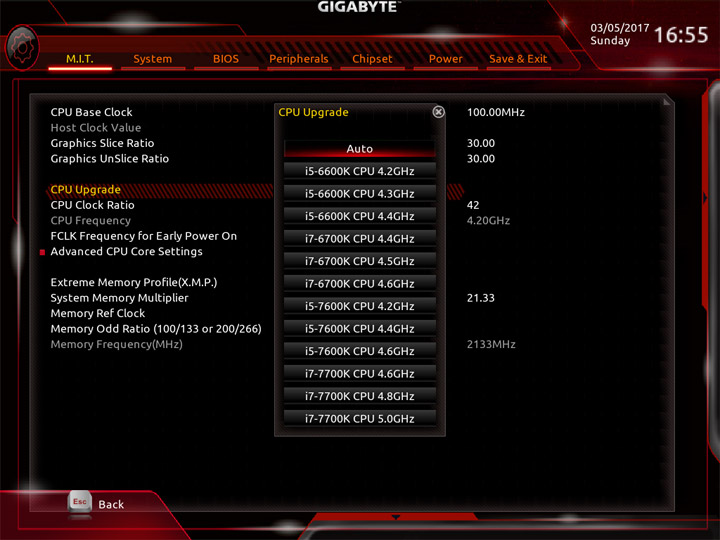

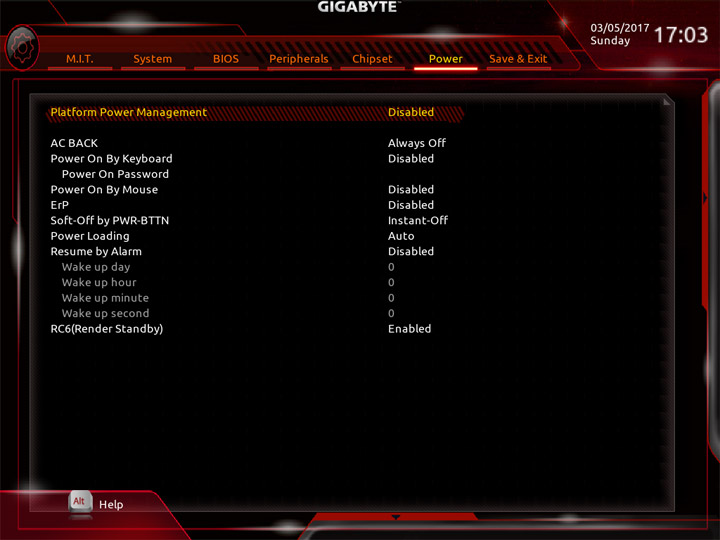

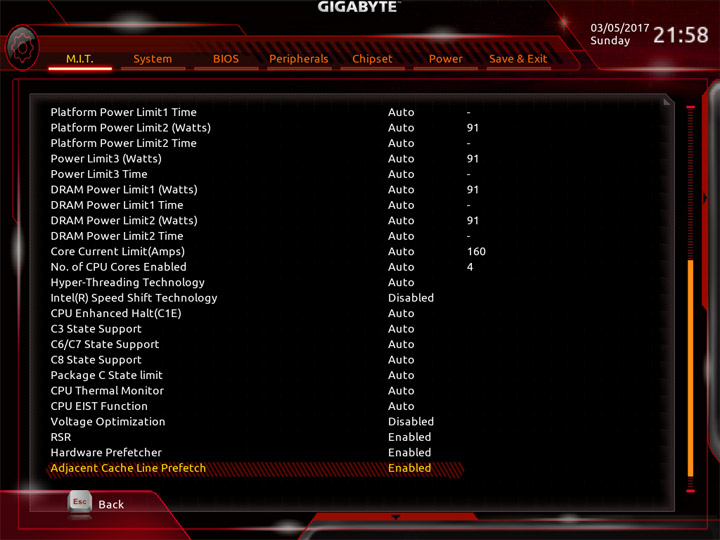

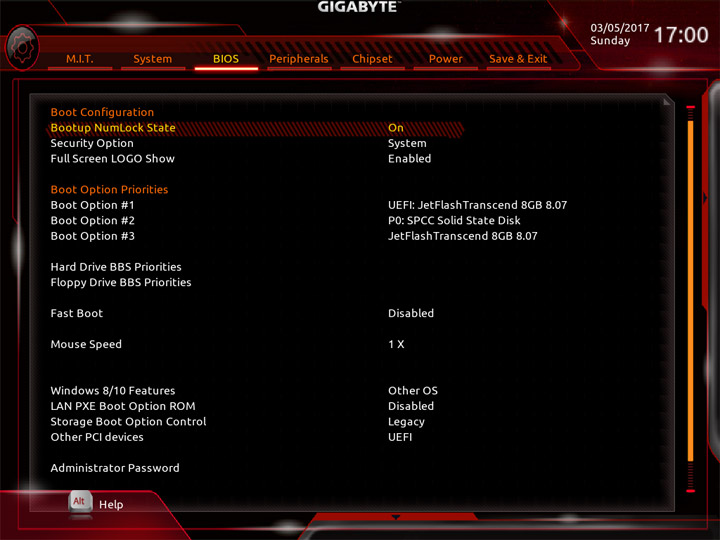

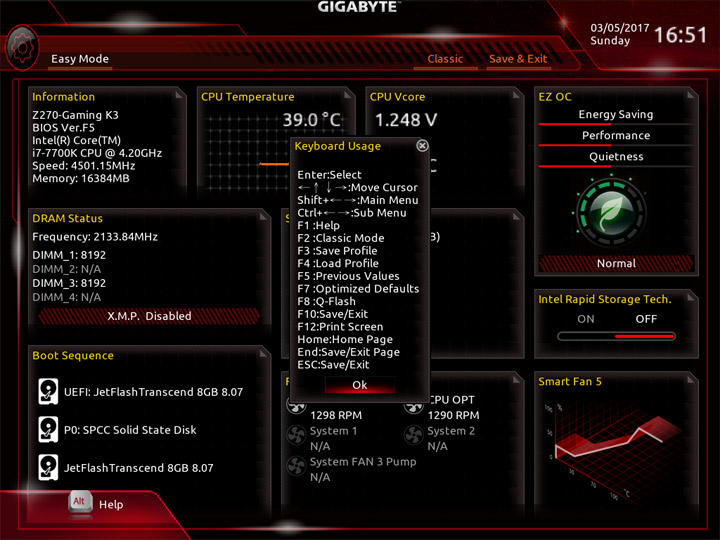

Интерфейс в очередной раз был пересмотрен производителем. Теперь в распоряжении у пользователя есть упрощённый режим наладки, как у ближайших конкурентов. В частотности, в один клик можно задействовать XMP.

Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3

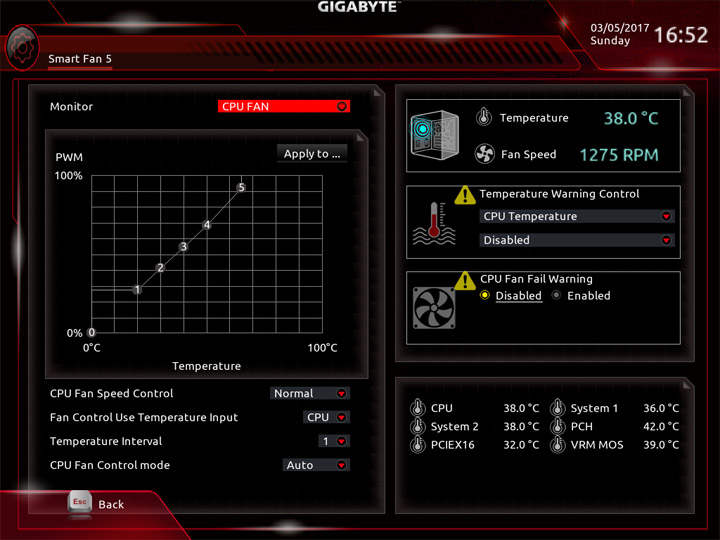

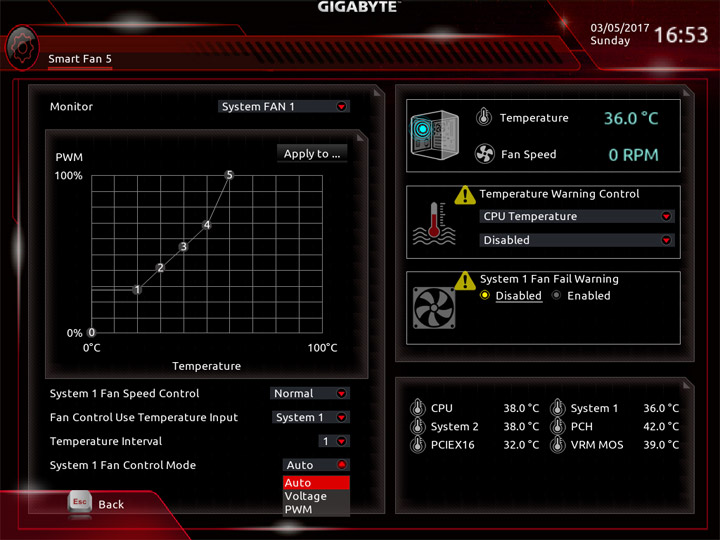

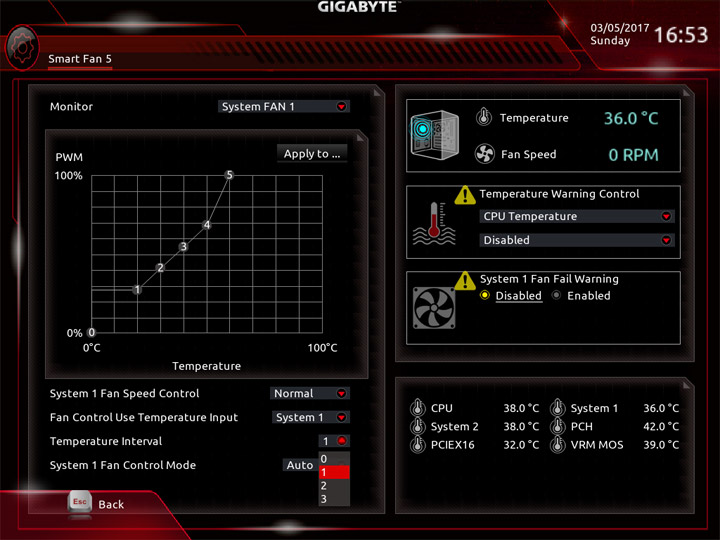

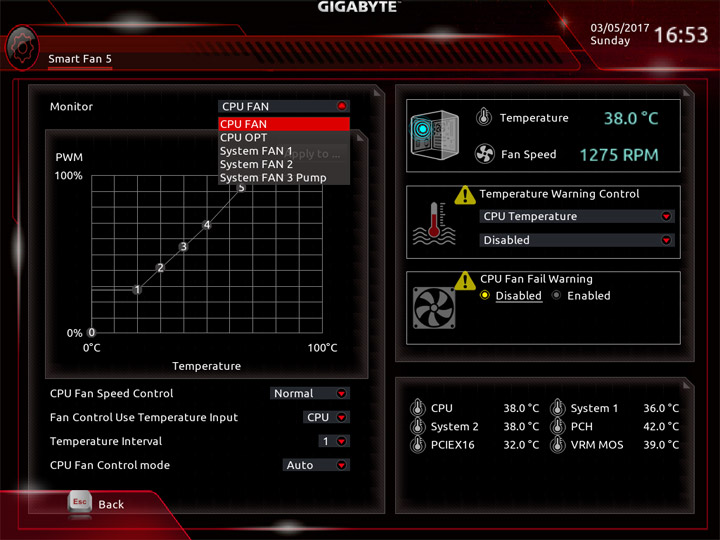

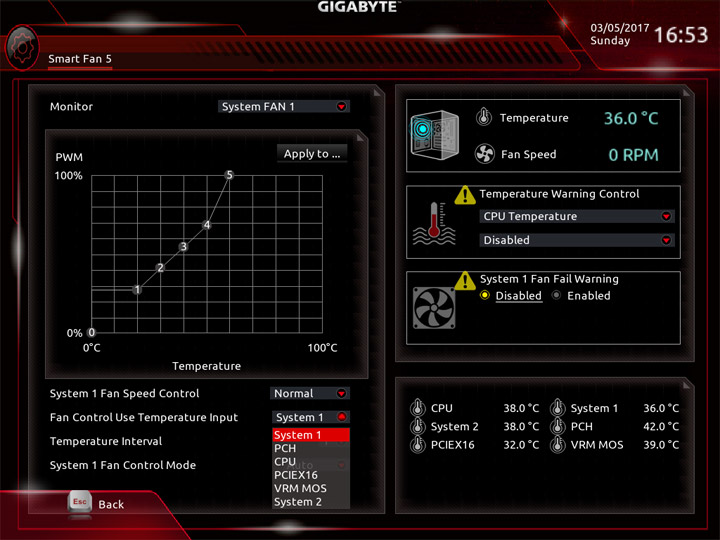

Появился интерактивный режим для настройки работы охладителей. Каждое гнездо на плате поддерживает разные типы моделей, как трёх- так и четырёхпроводные. Однако главная неожиданность — целых шесть температурных показателей, каждый может быть взят за основу для алгоритма снижения оборотов. Ещё одно интересное свойство — наличие «петли гистерезиса» и возможность изменения (скорее, увеличения) степени её влияния на работу любого из вентиляторов.

Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3

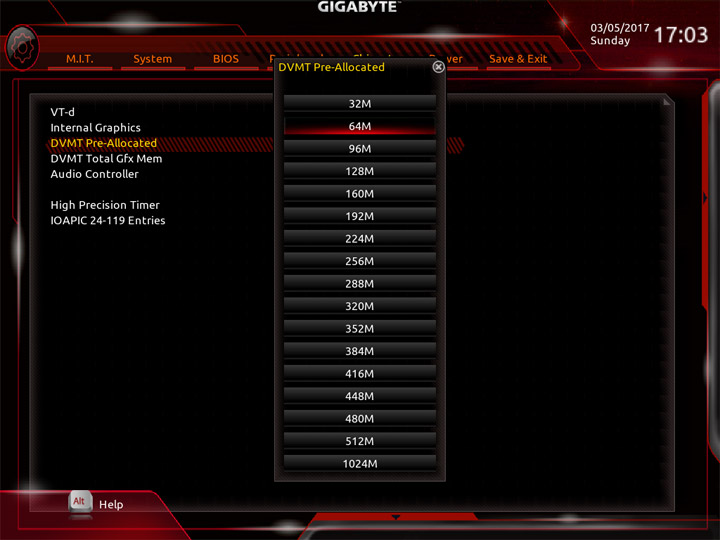

Полный режим работы с настройками оснащён двумя справочными окнами, нижнее поясняет назначение выбранной группы настроек (вызывается нажатием левосторонней клавиши Alt), а справа видны текущие действующие значения ряда параметров. Оба информационных окна можно убирать с экрана.

Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3

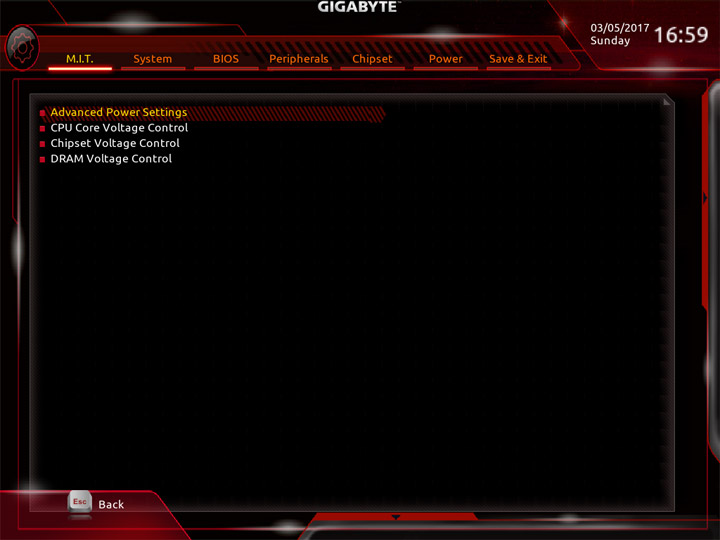

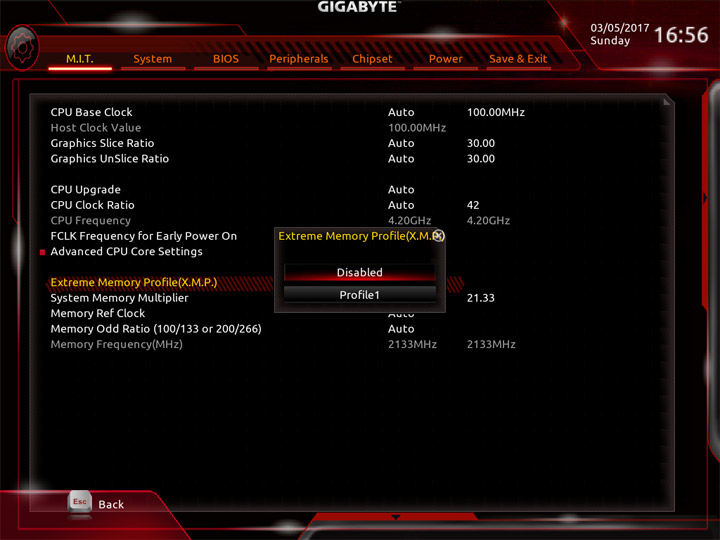

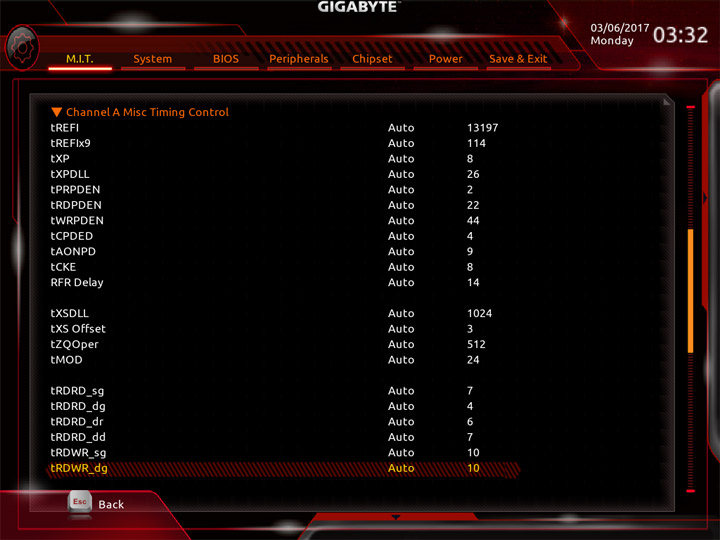

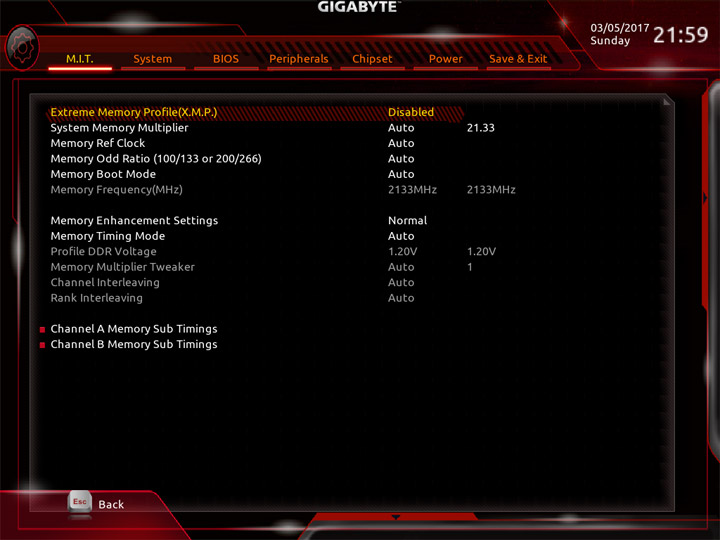

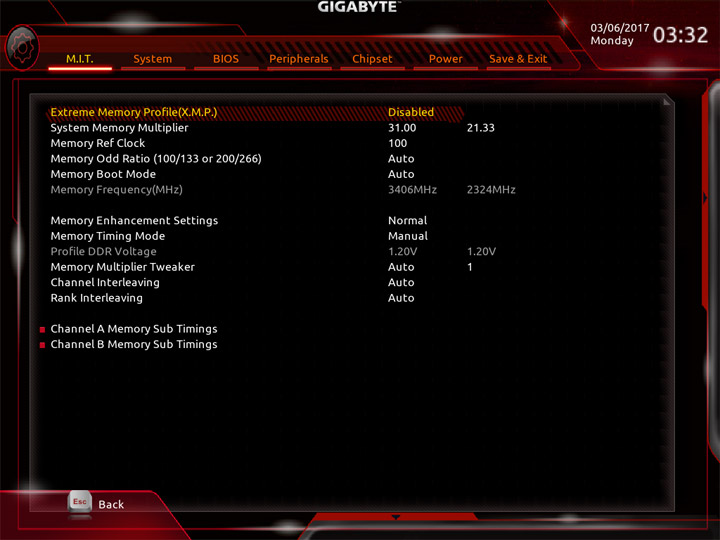

Расположение пунктов и разделов с группами настроек остались неизменными. А значит всё ещё нередко можно встретить страницу с одним-двумя значениями. Раздел M.I.T. содержит всё необходимое для разгона системы.

Gigabyte GA-Z270-Gaming K3

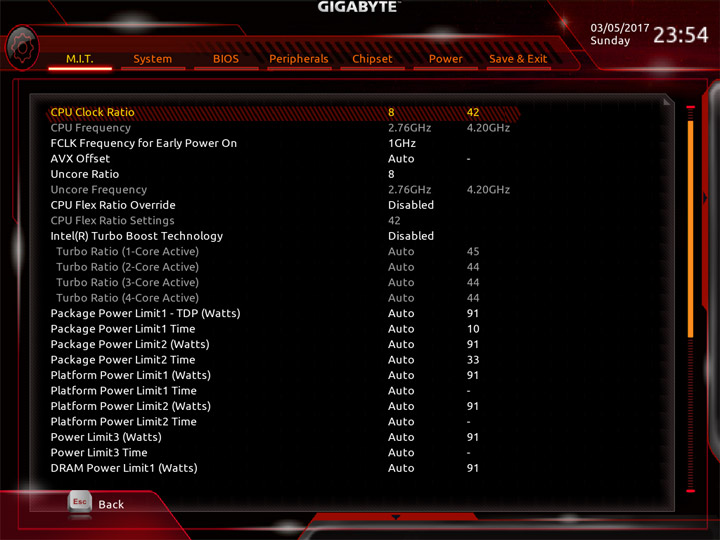

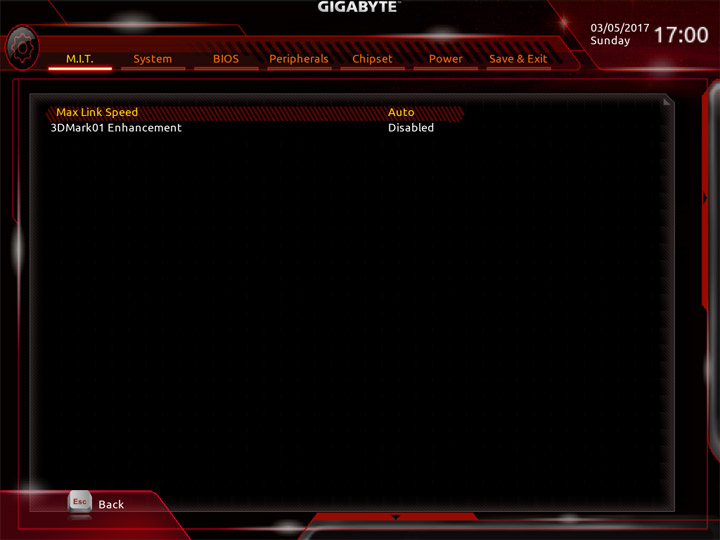

Инженеры заготовили несколько профилей по моментальному разгону для разных процессоров (CPU Upgrade).

Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3

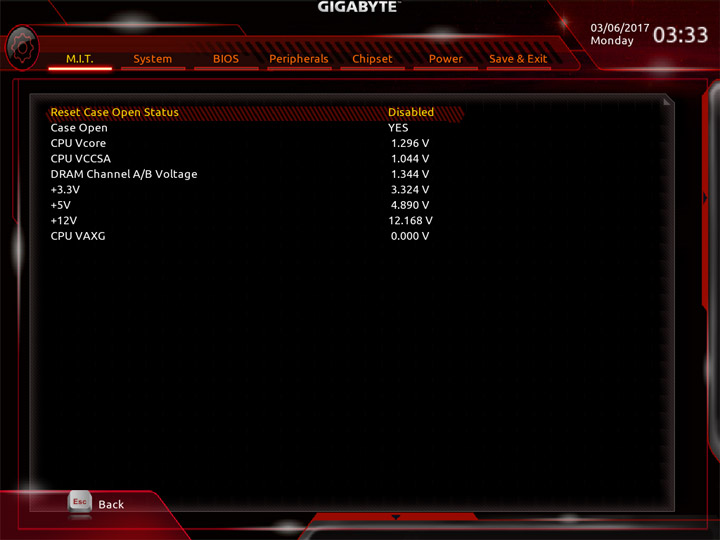

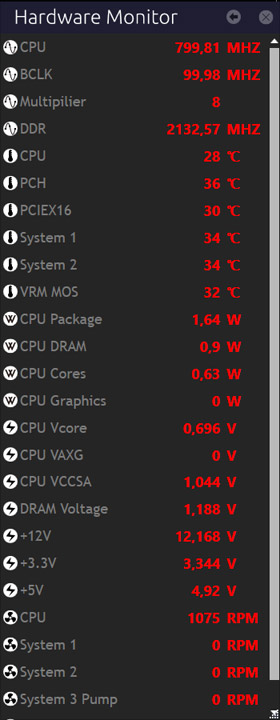

Плата следит за немногими переменными во времени величинами (ещё следует помнить про температурные и тахометрические показания, которые почему-то не продублированы в PC Health Status). Адрес или путь навигации не описан нигде, а потому пользователям, незнакомым с продукцией Gigabyte, сперва будет непросто перемещаться по разделам.

Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3

Наиболее важные параметры я собрал в таблице:

Параметр Диапазон регулировки Шаг
CPU Base Clock (МГц) 80–500 0,01
CPU Clock Ratio (Multiplier) 8–127 1
CPU Vcore (В) 0,6–1,8 0,005
Dynamic Vcore (DVID) (В) –0,3…+0,4 0,005
CPU Vcore Loadline Calibration Auto/Standard/High/Turbo
Uncore Ratio (Multiplier) 8–127 1
System Memory Multiplier 8–31, 8–41,33 1, 1,33
DRAM Voltage (В) 1,0–2,0 0,01
CPU System Agent Voltage (В) 0,8–1,3 0,01
CPU VCCIO (В) 0,8–1,4 0,01
PCH Core (В) 0,8–1,3 0,02
Graphics Slice Ratio (Multiplier) 10–30 0,5
Graphics UnSlice Ratio (Multiplier) 10–30 0,5
CPU Graphics Voltage (VAXG) (В) 0,6–1,5 0,005
VAXG Loadline Calibration Auto/Standard/High

Скорость инициализации оборудования высока даже с базовыми настройками.

Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3

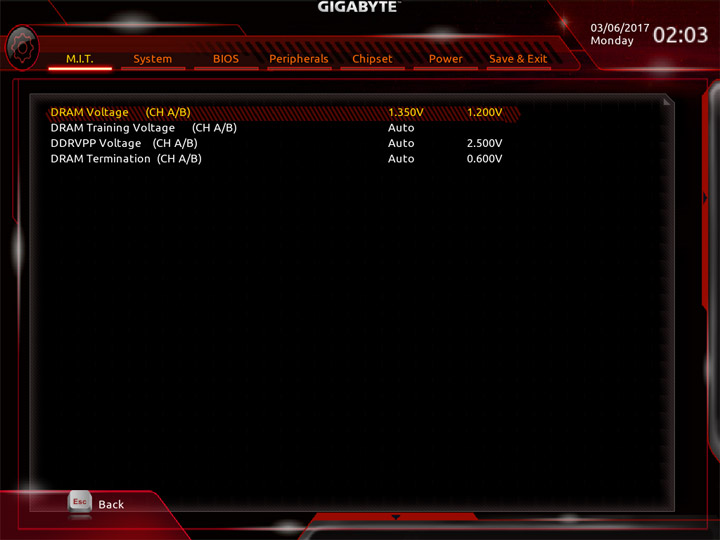

Подсветку в UEFI можно лишь отключить, а вот повышение выходного напряжения на гнёздах USB — очень необычное привнесение.

Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3

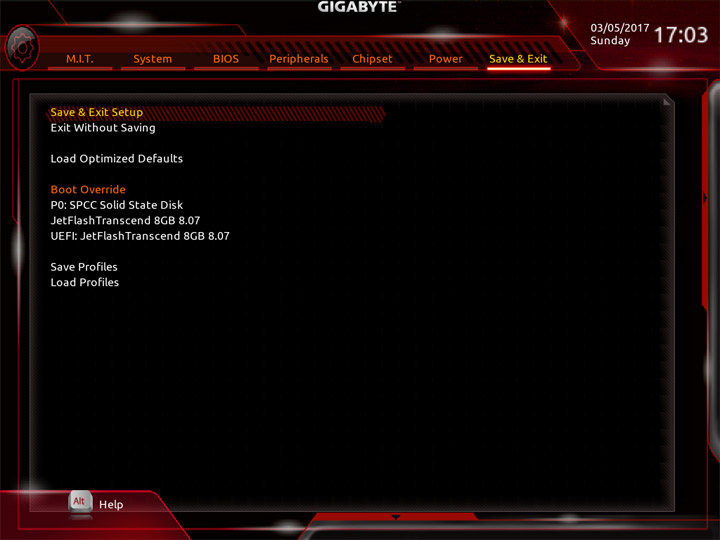

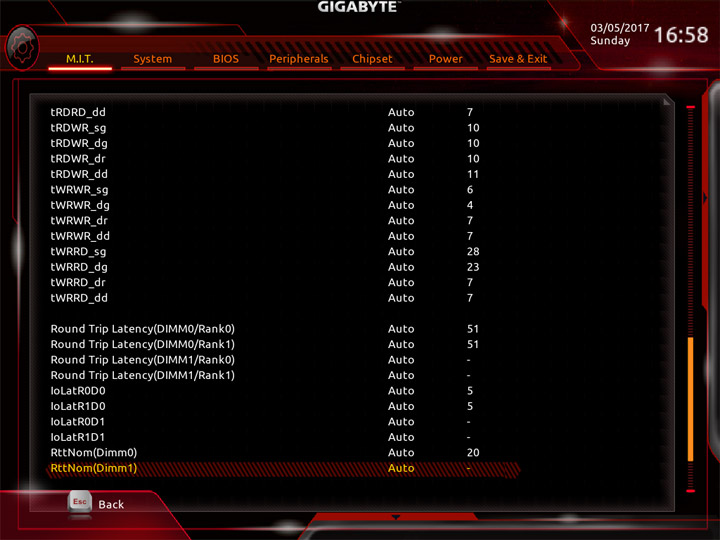

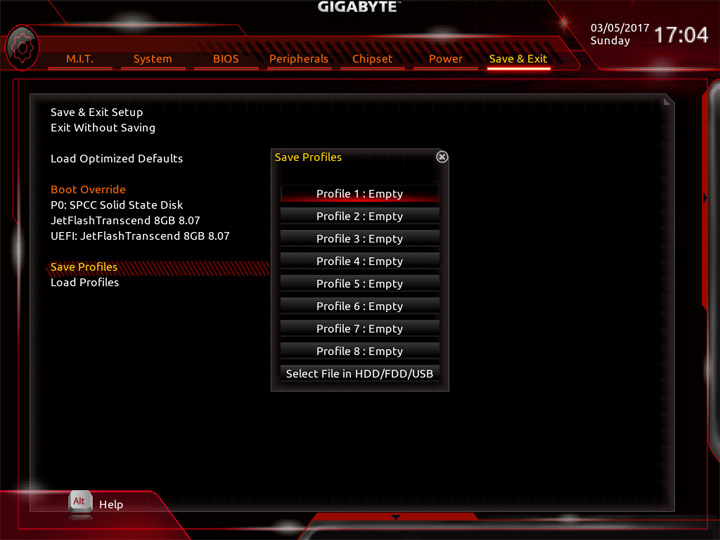

В распоряжении у пользователя восемь профилей для хранения настроек системы.

Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3

Комплектное ПО

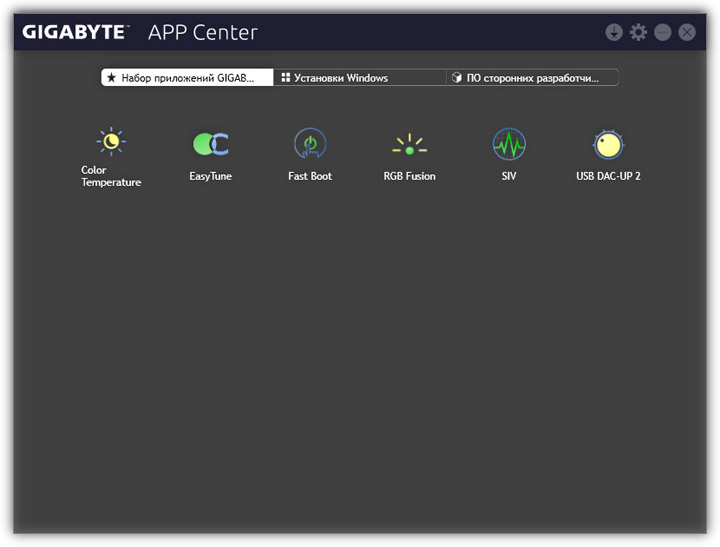

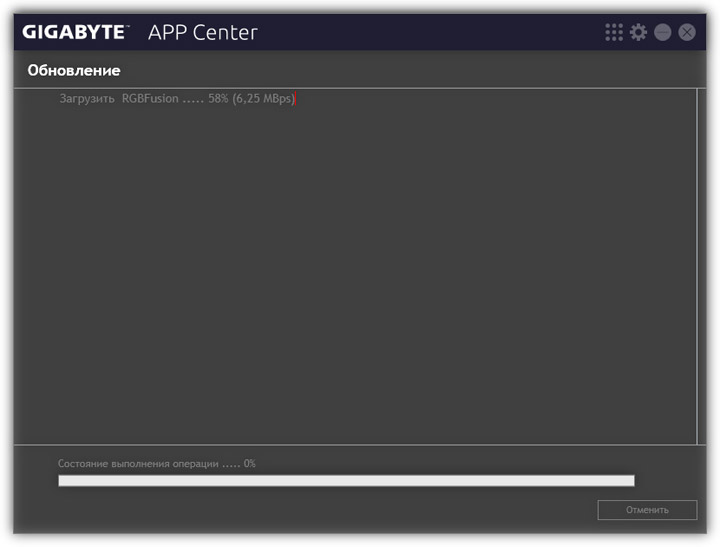

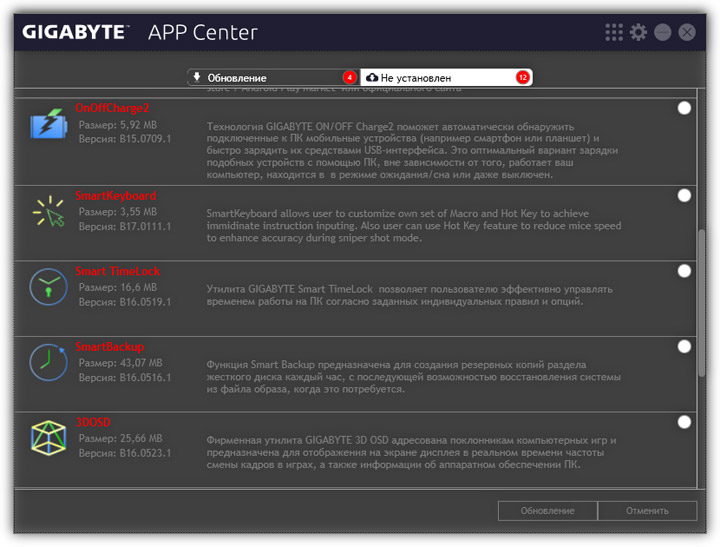

Специалисты компании предлагают множество маленьких программных помощников, для их использования будет необходимо инсталлировать APP Center. Бонусного ПО фактически нет, поскольку предложенные утилиты сторонних производителей носят статус демо-версий (они с непродолжительным сроком использования).

Программное обеспечение

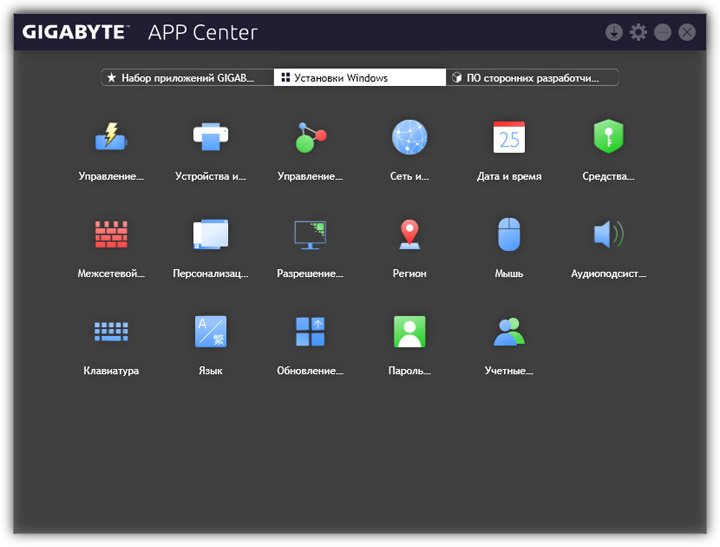

Фирменное APP Center (3D OSD, @BIOS, Ambient LED (RGB Fusion), Auto Green, BIOS Setup, Cloud Station, Color Tempertaure, EasyTune, EZRAID, Fast Boot, Game Boost, On/Off Charge, Platform Power Management, Smart Backup, Smart Keyboard, Smart Time Lock, System Information Viewer, V-Tuner, USB Blocker, USB DAC-UP 2)
Сетевое TriDef SmartCam (лицензия на 30 дней), XSplit Gamecaster + Broadcaster (Premium License на 14 дней)
Дополнительное CPU-Z, Intel Extreme Tuning Utility, Intel Software Guard Extensions Platform

При обзоре Gigabyte GA-Z170X-Gaming 5 мы видели большую часть предложенных утилит. Есть две новые, это Game Boost и USB DAC-UP 2. Фирменная оболочка может следить за обновлениями и предлагать для установки те программы, которые предусмотрены для используемой модели материнской платы.

Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3

Управление подсветкой происходит при содействии Ambient LED, кое-где её ещё именуют как RGB Fusion. Поскольку на плате всего один тип светодиодов — красный, то и сценариев по иллюминации не много.

Gigabyte GA-Z270-Gaming K3

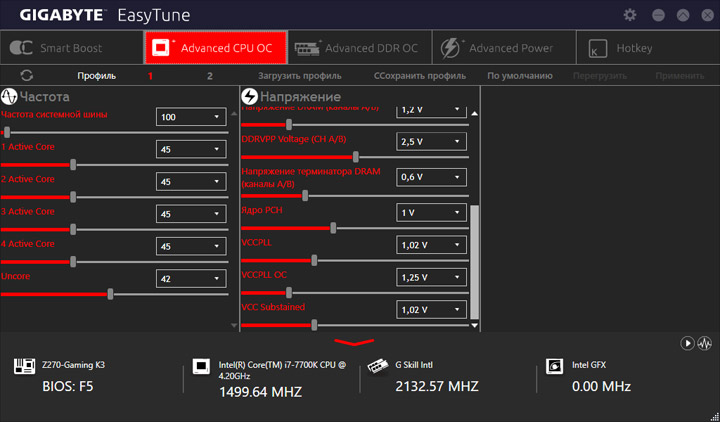

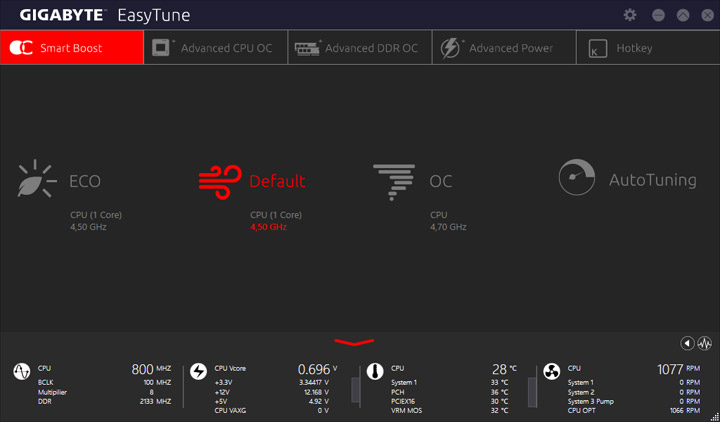

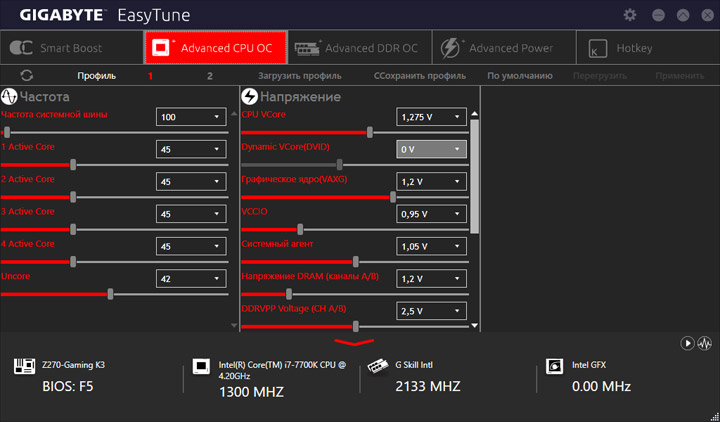

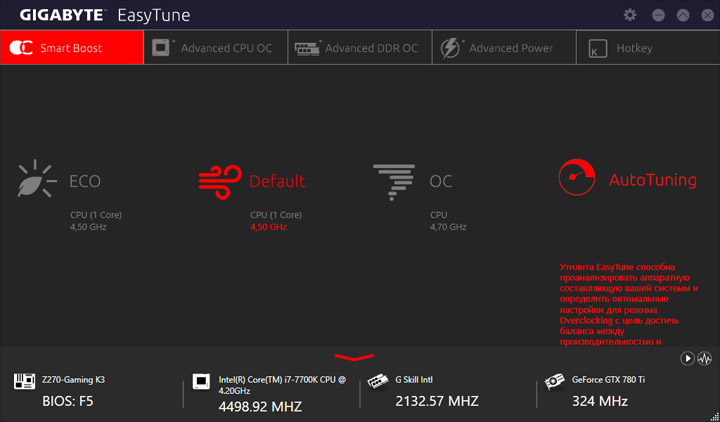

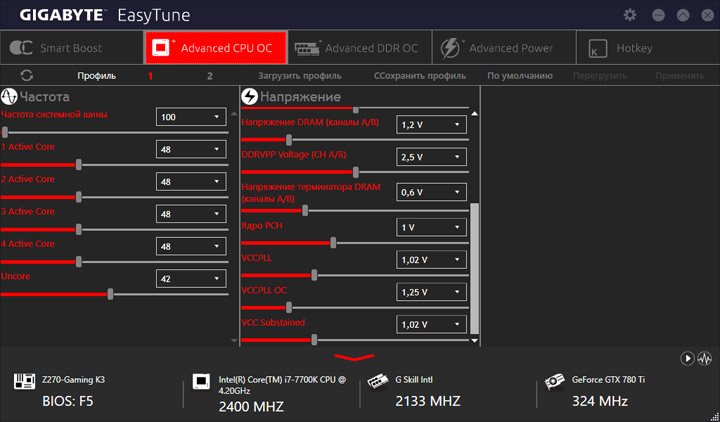

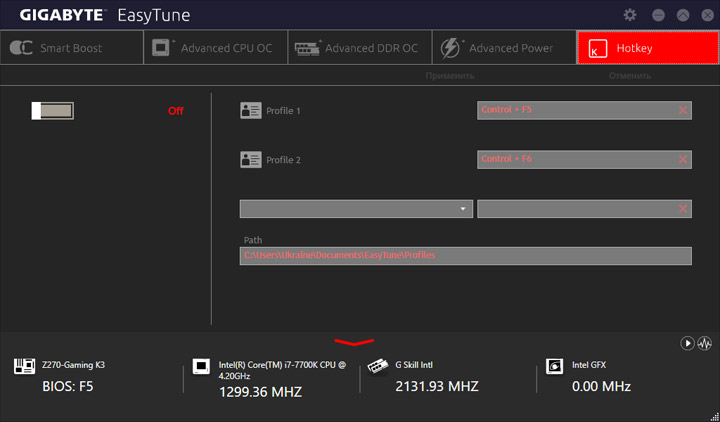

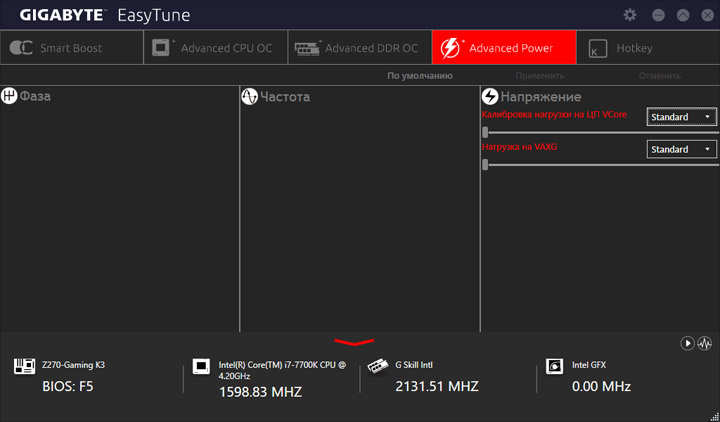

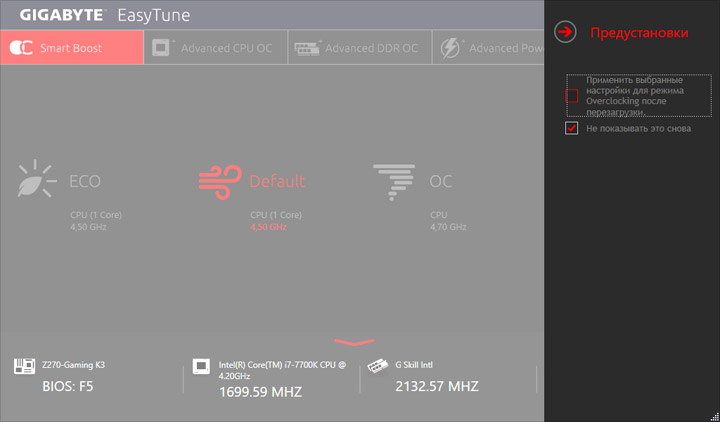

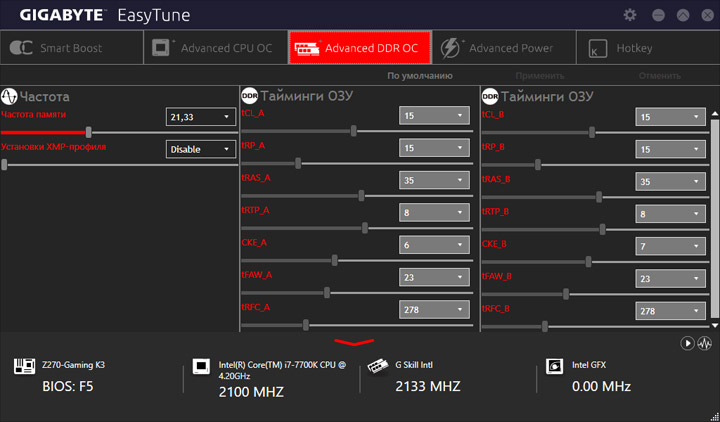

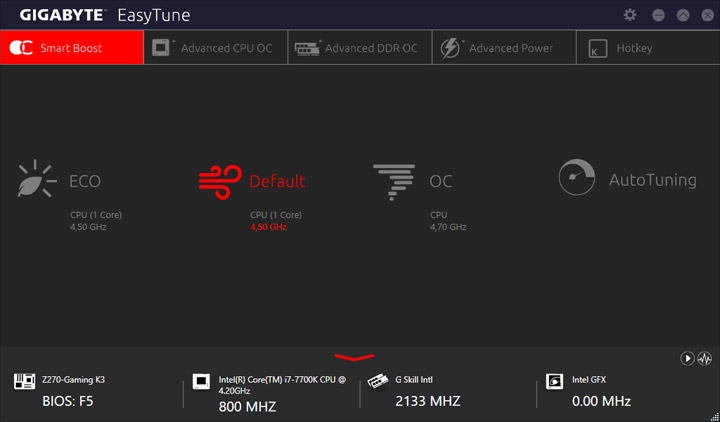

EasyTune имеет готовые профили для изменения продуктивности ПК, также заготовлен фирменный мастер по подбору параметров, изучим эти возможности в следующем разделе. Продукт может сворачиваться в компактное окно с отображением действующих значений важных переменных, здесь же их можно менять «на лету», хотя некоторые, к примеру, частота ОЗУ, обновятся только после перезагрузки.

Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3

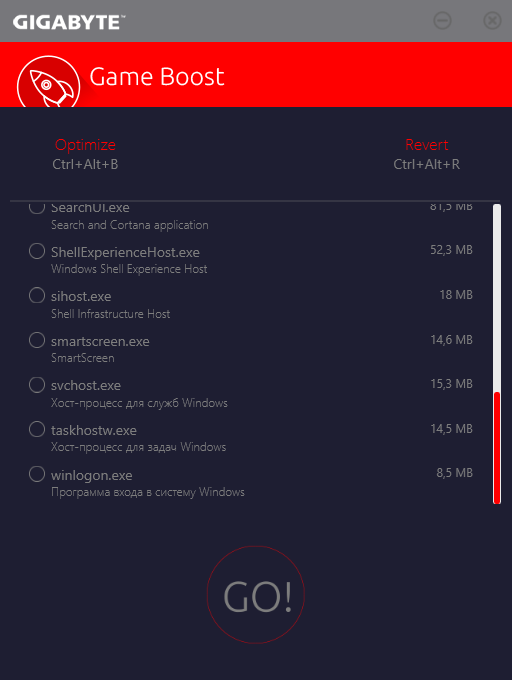

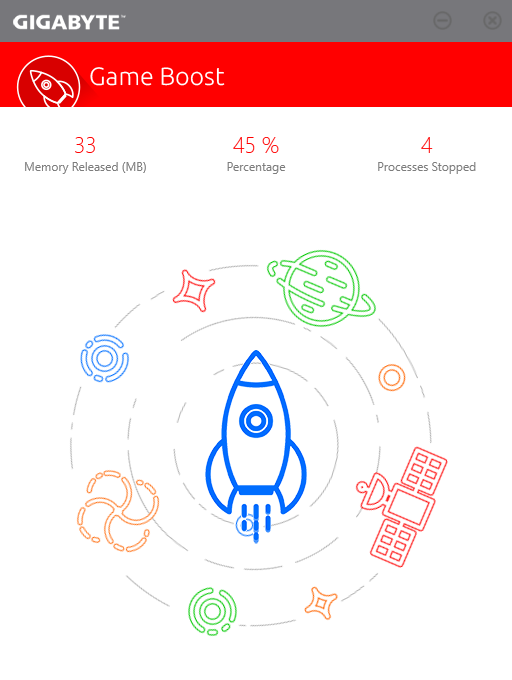

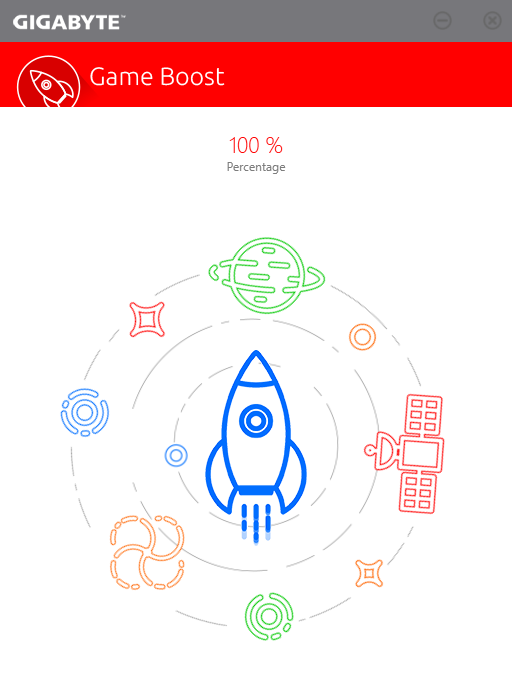

Game Boost высвобождает системные ресурсы путём завершения «ненужных» процессов. Процедура обратима, то есть имеет режим отката к первоначальному состоянию.

Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3

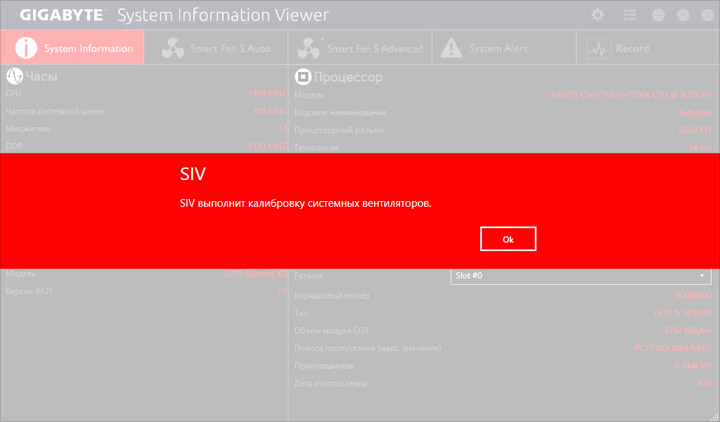

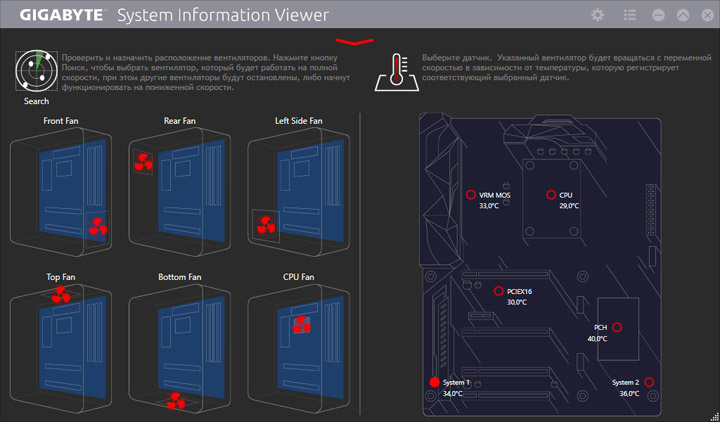

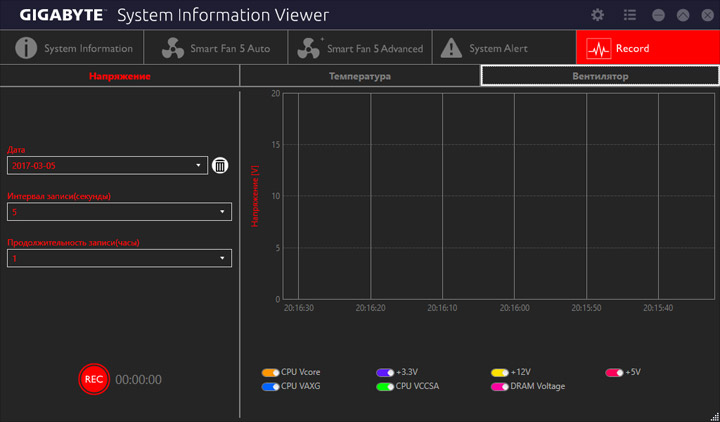

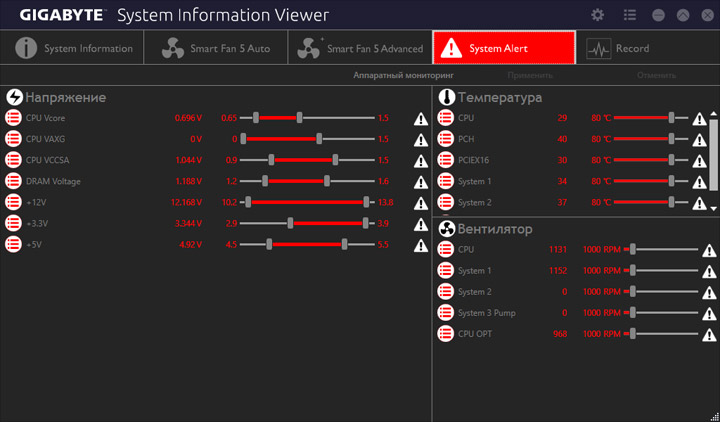

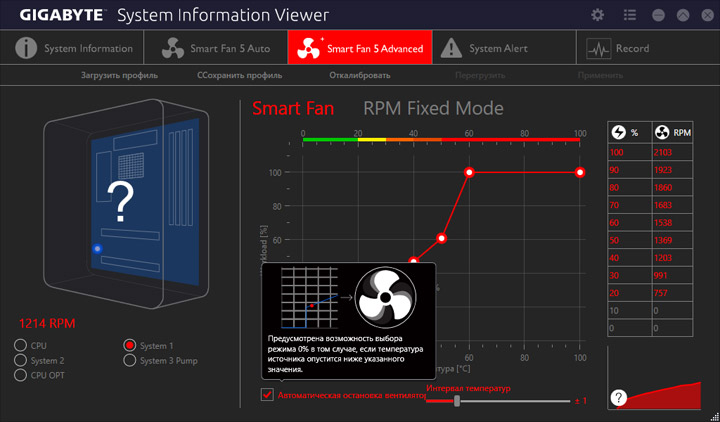

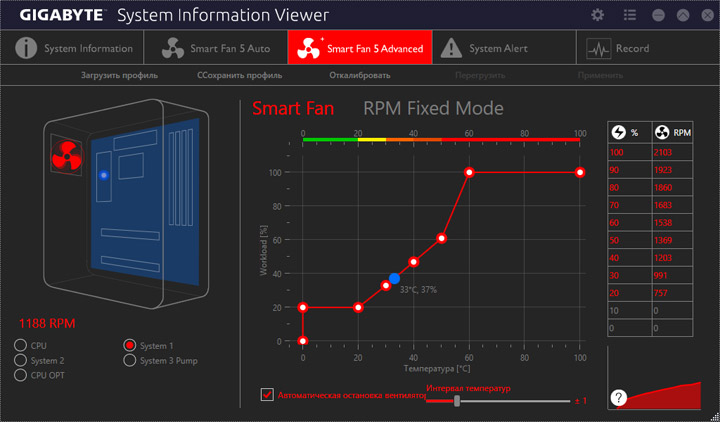

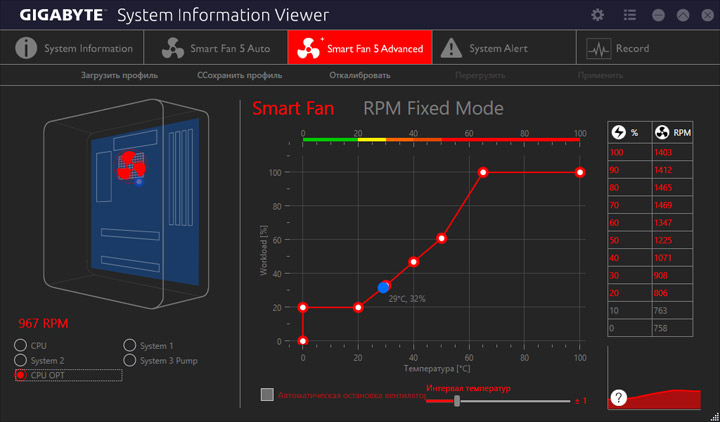

System Information Viewer интересен, прежде всего, модулем интерактивной настройки систем охлаждения. Здесь проводится калибровка изделий, после чего можно заниматься подбором желаемого режима работы для каждого охладителя. Как уже известно из наполнения UEFI, частью алгоритма может стать одна из шести температурных отметок. Модули по отображению изменений различных переменных не обновлялись.

Читать статью  Выбираем бюджетную материнскую плату Socket 1151: модели на чипсете Intel H110

Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3

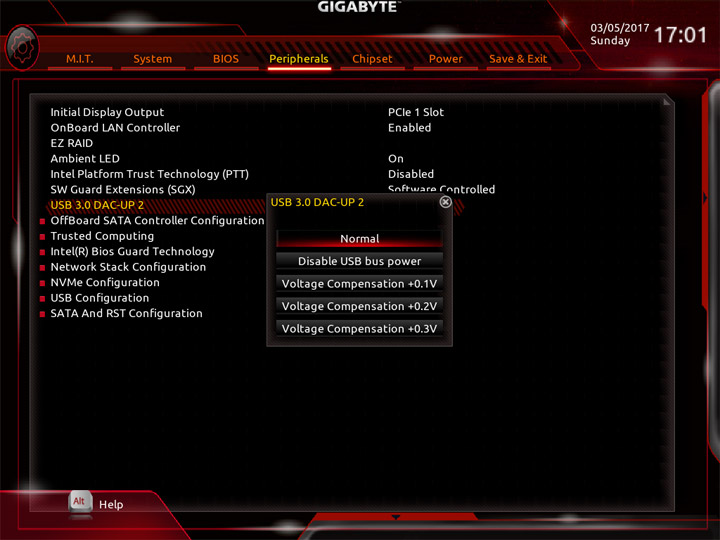

USB DAC-UP 2 позволит увеличить напряжение, как оказалось, не только у пары выходов USB третьего поколения на задней панели, есть ещё возможность увеличения и для двух корпусных пар передовой, третьей версии.

Gigabyte GA-Z270-Gaming K3

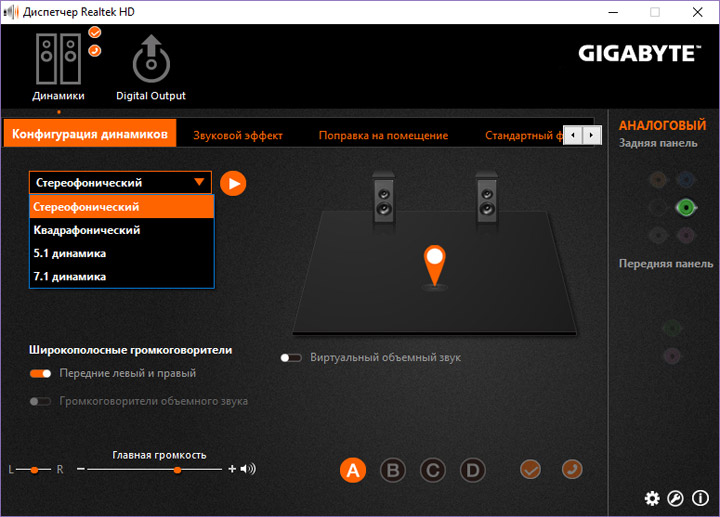

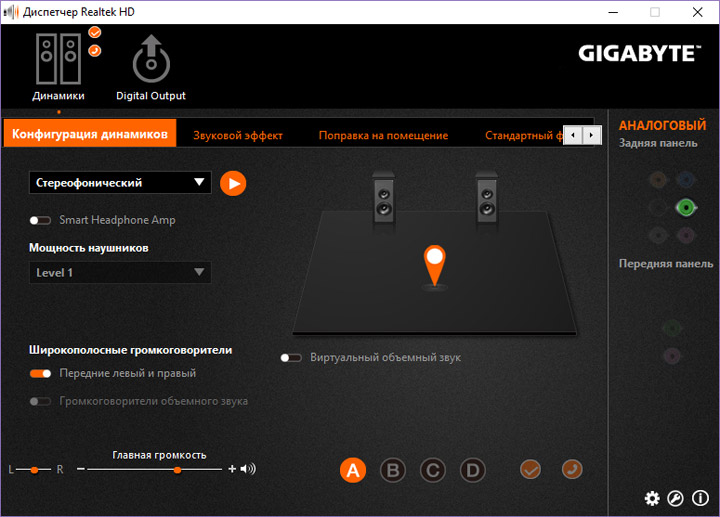

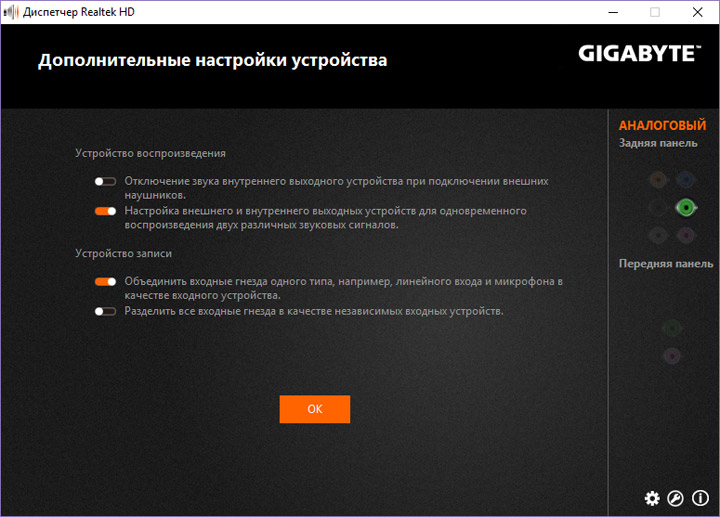

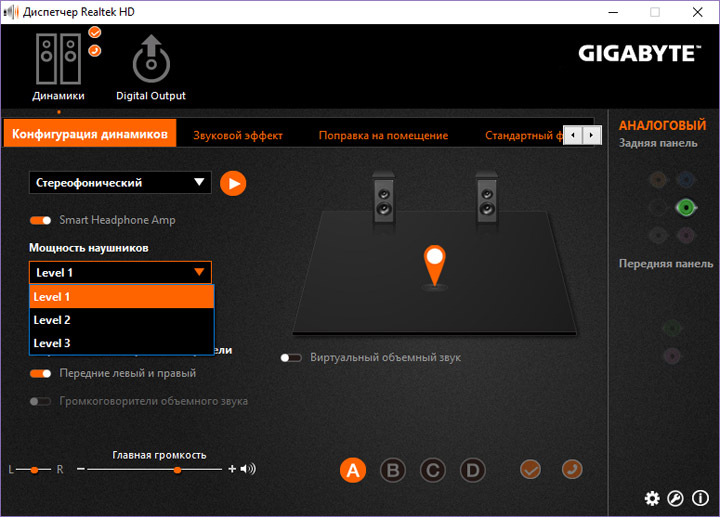

Звуковые настройки меняются исключительно силами конфигуратора Realtek. Здесь есть всё присущее последнему кодеку — ALC1220, например, изменение уровня усиления сигнала. К сожалению, на плате отсутствует ОУ, потому процедура скорее приводит к банальному увеличению предельной громкости на выходе.

Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3

Сетевой контроллер Killer снабжён фирменной оболочкой, приоритеты для приложений определяются автоматически, но их можно менять и самостоятельно.

Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3

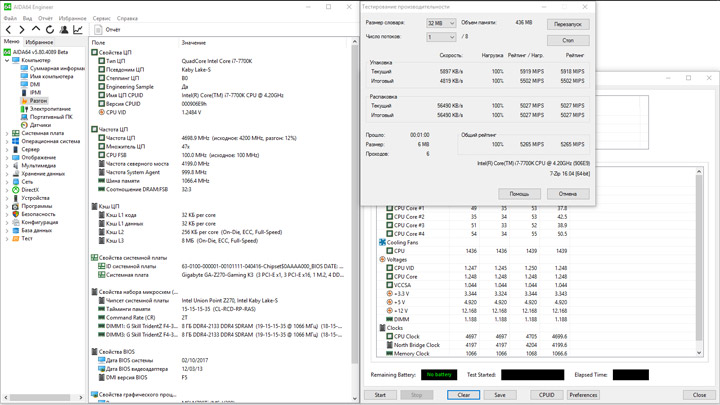

Разгонный потенциал

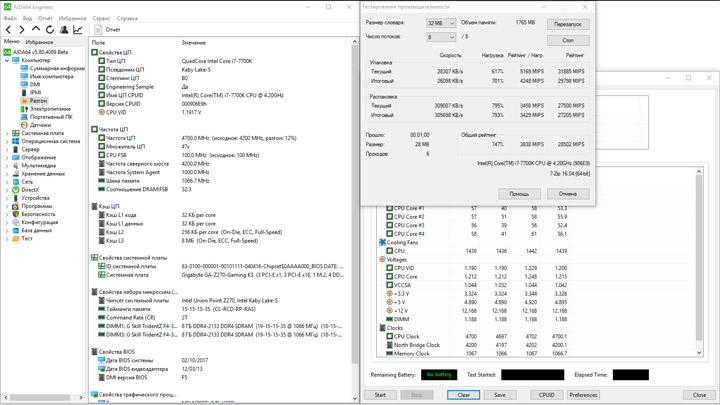

Тесты проходили при участии инженерного Core i7-7700K, не подвергавшегося скальпированию.

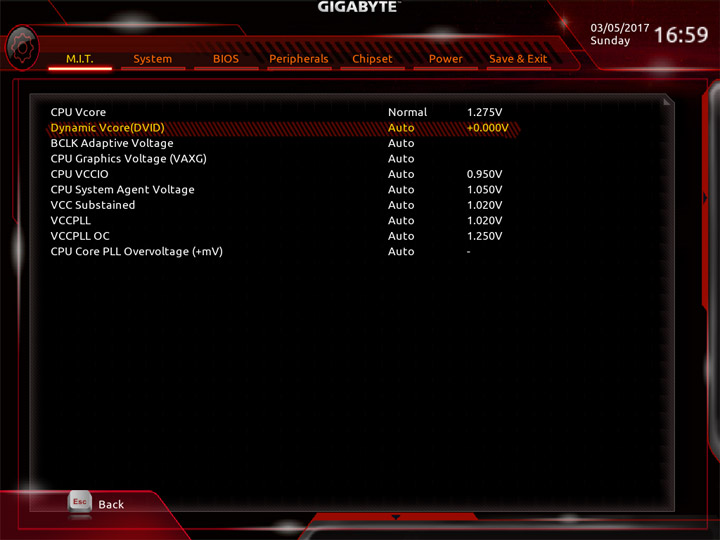

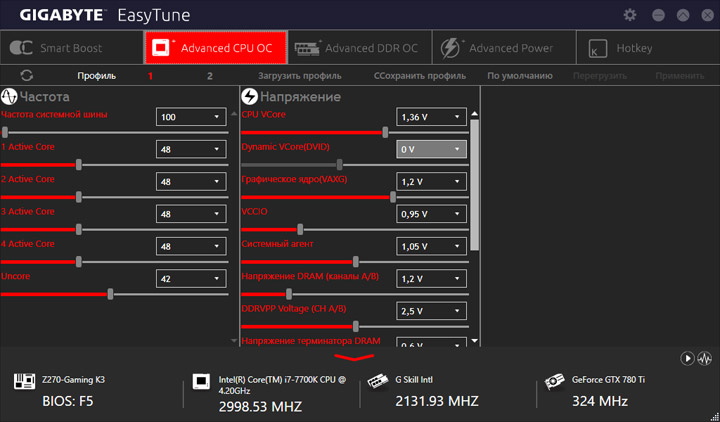

Готовый профиль «OC» в EasyTune сулит работу процессора на частоте 4700 МГц. Напоминаю, для постоянной работы в таком режиме необходимо будет сохранить настройки для действующего сценария.

Gigabyte GA-Z270-Gaming K3

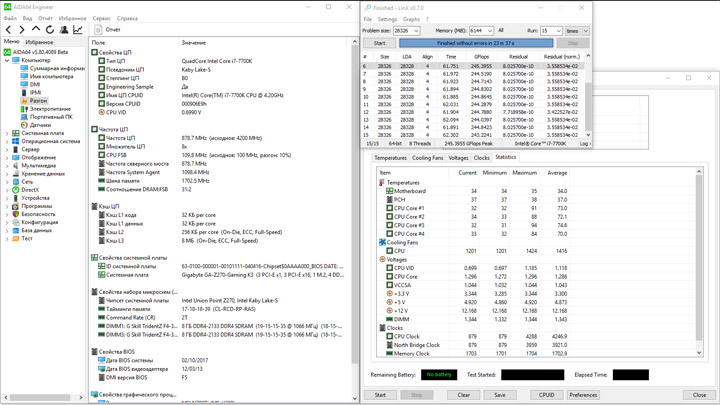

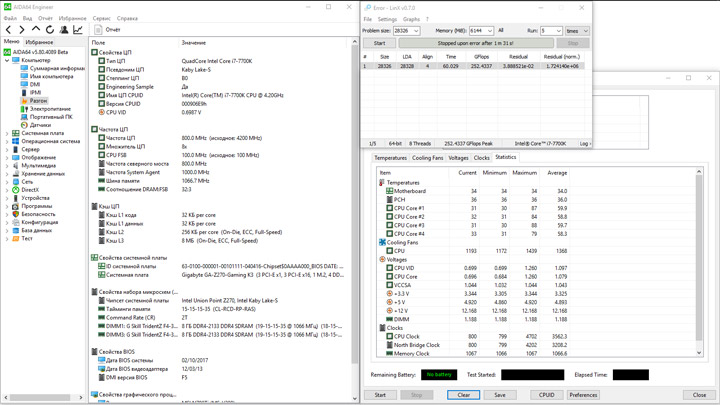

Но большого смысла в этом нет, ведь испытание нагрузкой LinX система не выдержала, в расчётах были ошибки. Скорее всего, сказалась нехватка питающего напряжения.

Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3

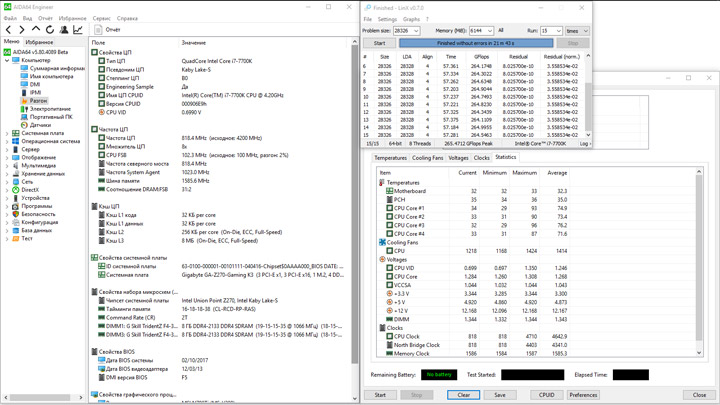

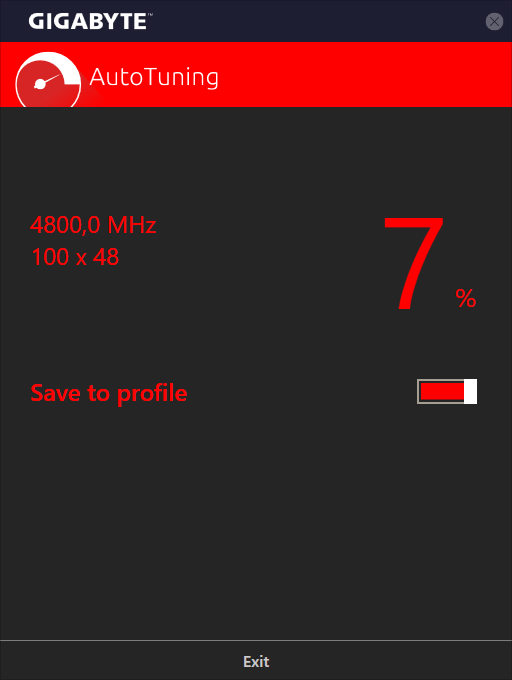

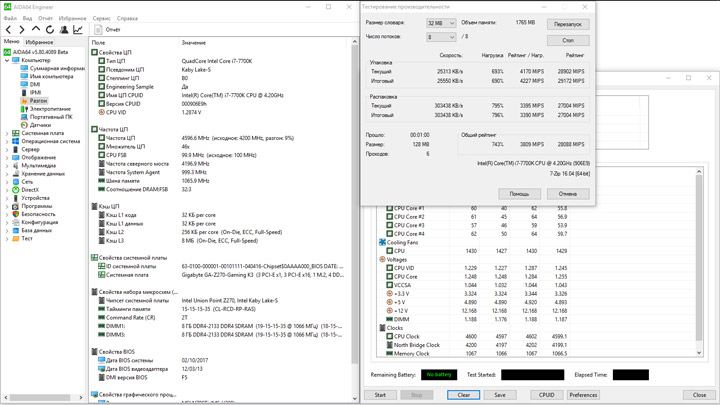

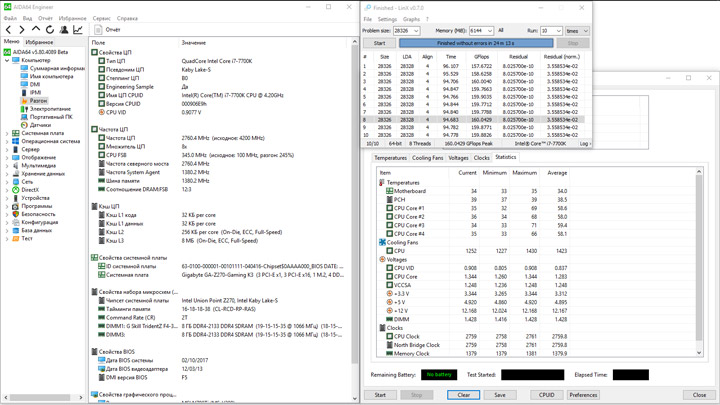

Проверим работу мастера по поиску высокой частотной отметки AutoTuning. Он предложил действующим значением для ЦП уровень 4,8 ГГц. Повышалось напряжение, но ничего более не изменилось относительно штатных режимов.

Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3

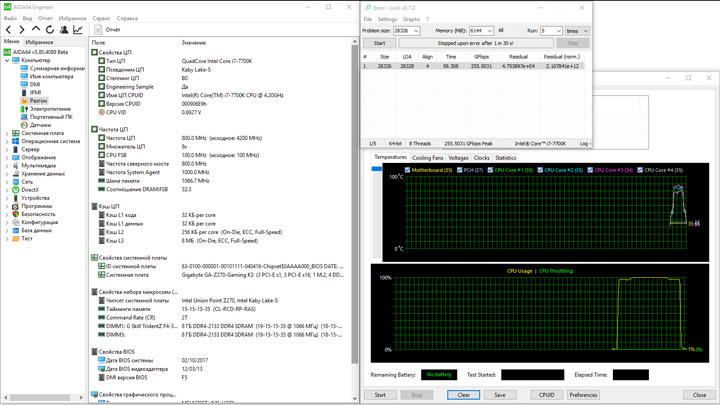

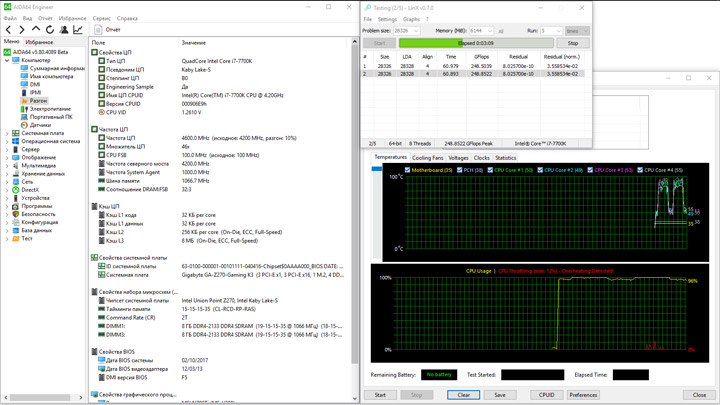

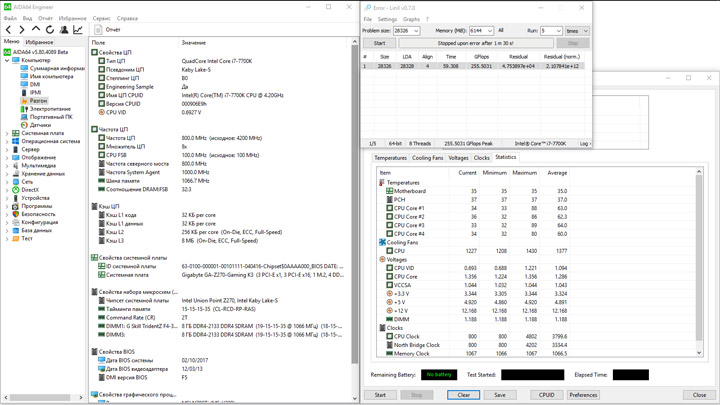

Вероятно, базовый профиль LLC не позволил системе пройти тест LinX, ведь явно заметен рост процессорного напряжения. Простые программы функционировали без замечаний.

Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3

Обратимся к UEFI, там имеется набор готовых профилей для разных процессоров. Проверим в деле самый скромный для нашего Core i7-7700K — 4,6 ГГц.

Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3

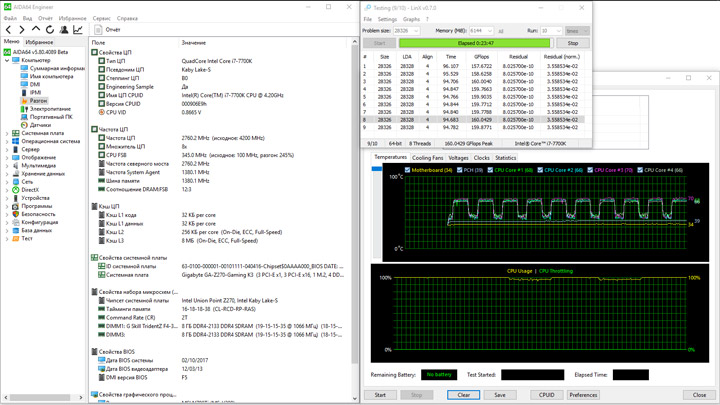

Ошибок в расчётах LinX уже не возникало, зато наступил очень скорый перегрев ЦП, в результате чего были заметны пропуски тактов (срабатывал троттлинг).

Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3

Заметный прогресс в способностях изделия хочется отметить при повышении опорной, на частоте 345 МГц не было проблем как с функционированием программ, так и с «холодным» стартом. При переразгоне плата самовольно переходила на использование резервной «флешки», никак об этом не оповещая пользователя, а не просто сбрасывала настройки. Сориентироваться в ситуации поможет хотя бы один сохранённый пользовательский профиль (который следует заготовить перед началом экспериментов).

Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3

Использовался ряд параметров, традиционный для этой рубрики. Я заметил небольшое снижение величин относительно установленных в UEFI значений.

Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3

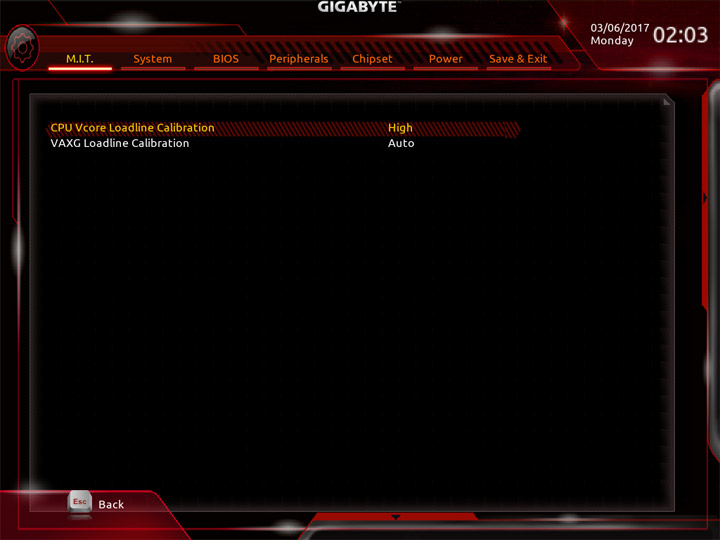

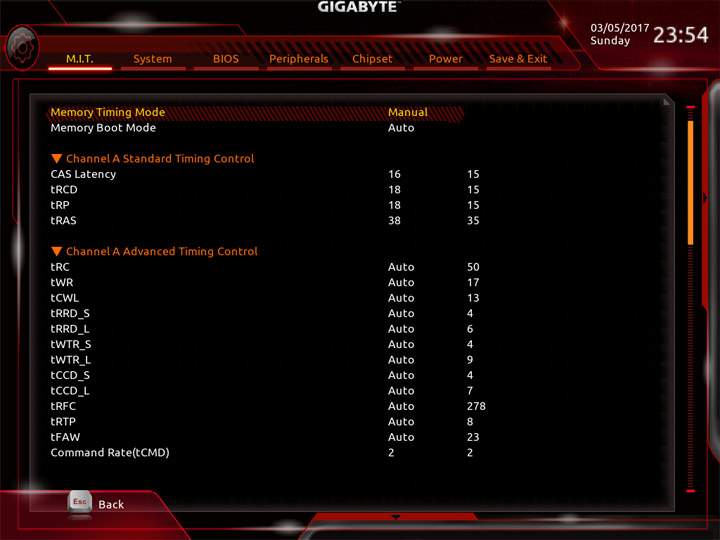

Увеличенное количество профилей LLC оказалось полезным нововведением. Так, наилучшая стабилизация напряжения на процессоре достигается при выборе профиля High. Вместе с повышенным до 1,285 В уровнем, получилось убедиться в стабильной работе ЦП на частоте 4705 МГц.

Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3

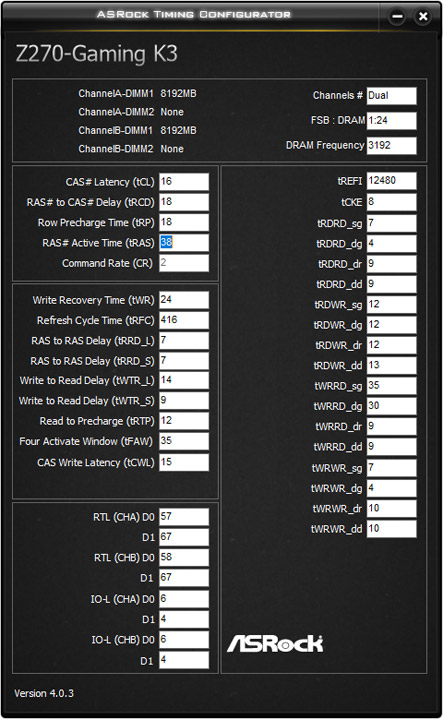

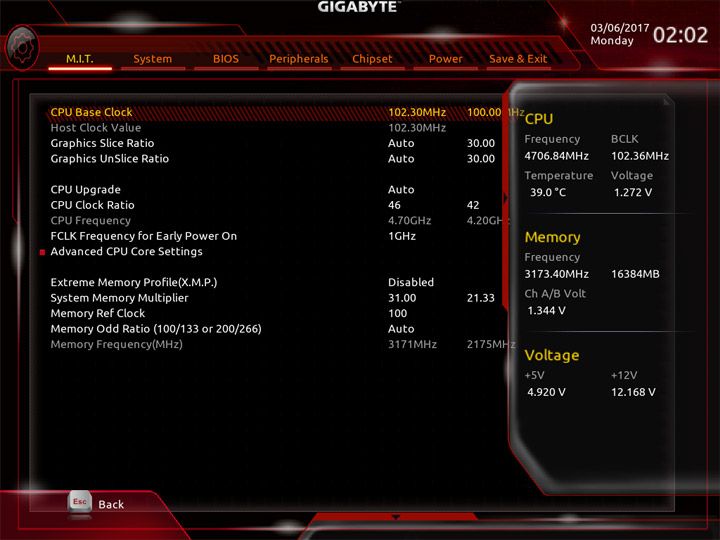

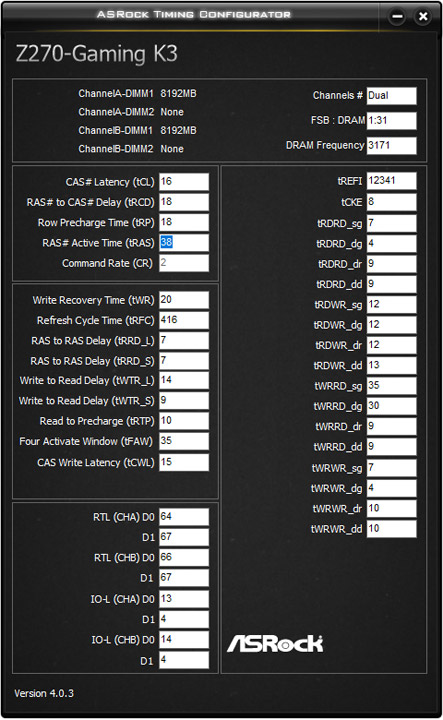

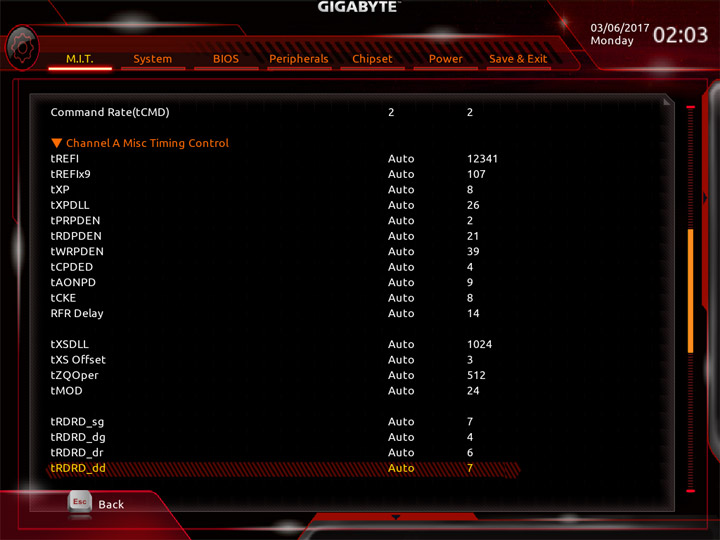

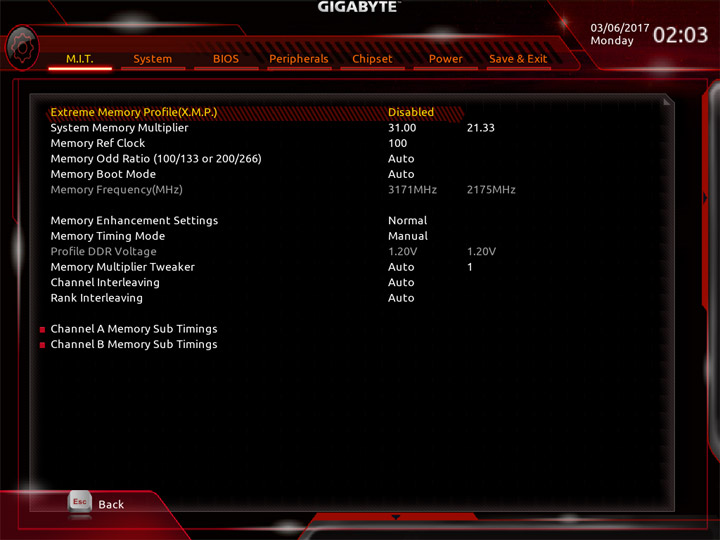

Память работала на 3171 МГц с задержками как в заводском XMP. CPU SA и IO не понадобилось повышать вообще (я фиксировал их паспортные параметры вручную). Всё это позволило работать Core i7-7700K без перегрева.

Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3

В моменты сильной нагрузки напряжение опускалось до 1,26 В и держалось на одном уровне, что отлично заметно по графику потребления энергии системой. Границы (без традиционного учёта всплеска) составили 43–199 Вт. О нагреве. Он был немалым, я зафиксировал рост температуры у стабилизатора до 83 °C, а датчик показывал ещё на пару градусов больше. Радиаторы грелись до 49 °C.

Gigabyte GA-Z270-Gaming K3

Пересмотр схем стабилизаторов напряжений групп IO и SA не прошел незамеченным для этапа повышения частоты у модулей оперативной памяти. Удалось добиться беспроблемной работы на уровне 3406 МГц и стандартным для этого цикла набором задержек вида 17-18-18-39-2T.

Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3

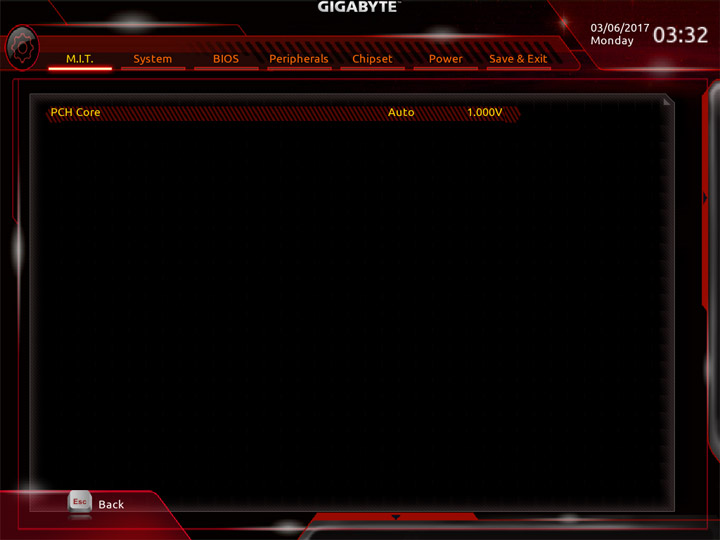

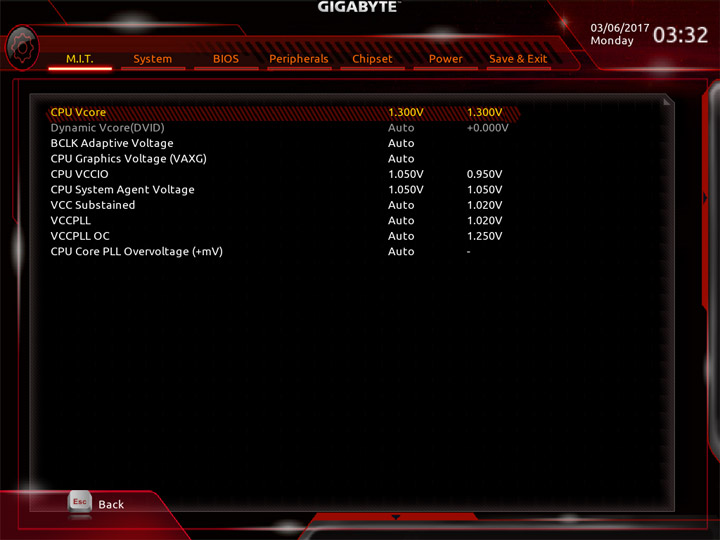

Повысить пришлось только CPU IO — всего до 1,05 В, а на модулях действовали невысокие 1,34 В. Основной загвоздкой при разгоне был неудачный этап POST при бéльшем значении DRAM Frequency.

Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3

Тестовый стенд

В состав стенда вошли:

  • процессор: Intel Core i7-7700K (4,2 ГГц);
  • кулер: Cryorig R1 Ultimate;
  • термоинтерфейс: Noctua NT-H1;
  • память: G.Skill TridentZ F4-3200C16D-16GTZB (2×8 ГБ, 3200 МГц, 16-18-18-38-2T, 1,35 В);
  • видеокарта: MSI GTX 780Ti Gaming 3G (GeForce GTX 780Ti);
  • накопитель: Silicon Power Slim S55 (240 ГБ, SATA 6 Гбит/с, AHCI mode);
  • блок питания: SilverStone SST-ST65F-PT (650 Вт);
  • операционная система: Windows 10 Pro x64;
  • драйверы: Intel Chipset Software Installation Utility (10.1.1.38), Intel Management Engine Interface (11.6.0.1026), Intel IGP Driver (21.20.16.4534), GeForce 375.95 (21.21.13.7595), PhysX 9.16.0318.

Все обновления для ОС, доступные в Центре Обновления Windows, были инсталлированы. Сторонние антивирусные продукты не привлекались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

В качестве тестов использовались следующие приложения:

  • AIDA64 5.80 (Cache & Memory benchmark);
  • Super PI 1.5 XS;
  • wPrime 2.10;
  • x265 HD Benchmark;
  • MAXON CINEBENCH R15;
  • POV-Ray 3.7.0;
  • LuxMark v3.0;
  • Futuremark 3DMark 13;
  • DiRT 3 Complete Edition (1.2.0.0);
  • Hitman: Absolution (1.0.447.0);
  • Grand Theft Auto V (1.0.877.1);
  • Rise of the Tomb Raider (1.0.668.1).

За время тестирования представителей платформы Intel LGA1151 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:

Продукт Версия микрокода AIDA64 BenchDLL 3DMark 13 Windows 10
Gigabyte GA-Z270-Gaming K3 F5 5.80.4089 4.3.718-x64 2.2.3509 10.0.14393
ASUS ROG Strix H270F Gaming 0308 5.80.4084 4.3.718-x64 2.2.3509 10.0.14393
ASRock Fatal1ty Z270 Gaming K4 P1.30 5.80.4081 4.3.718-x64 2.2.3509 10.0.14393
ROG Maximus IX Formula 0701 5.80.4061 4.3.714-x64 2.2.3509 10.0.14393
ASRock Z270 Pro4 P1.30 5.80.4069 4.3.714-x64 2.2.3509 10.0.14393
ASUS TUF Z270 Mark 1 0401 5.80.4026 4.3.714-x64 2.1.2973 10.0.14393
MSI B250M Mortar 2.00 5.80.4060 4.3.714-x64 2.2.3509 10.0.14393
ASUS Prime Z270-A 0401 5.80.4021 4.3.714-x64 2.1.2973 10.0.14393
MSI Z270 Gaming M5 1.31 5.80.4043 4.3.714-x64 2.2.3509 10.0.14393
ROG Maximus IX Hero 0222 5.80.4015 4.3.714-x64 2.1.2973 10.0.14393
ASRock Fatal1ty Z170 Gaming K6 P7.10 5.80.4015 4.3.714-x64 2.1.2973 10.0.14393

Результаты тестирования

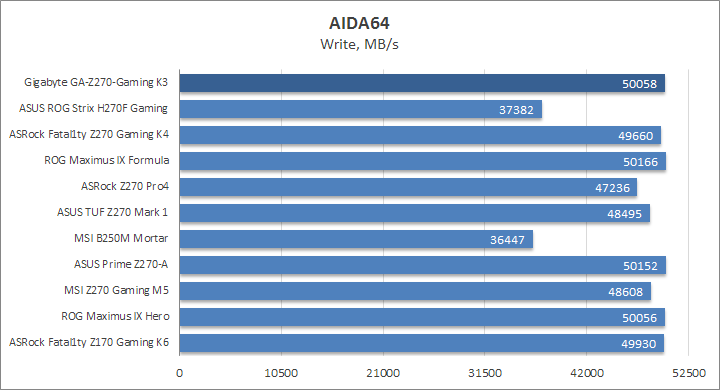

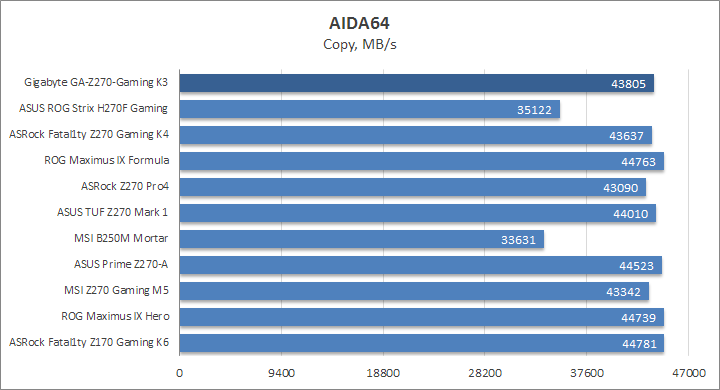

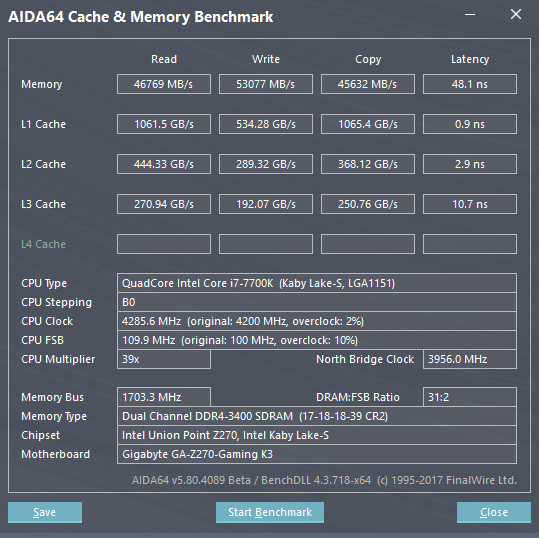

Комплект памяти работал на частое 3,2 ГГц с группой задержек, обеспеченной профилем XMP.

Gigabyte GA-Z270-Gaming K3

Разного рода нагрузка приводила к работе процессора на отметке 4,5 ГГц, как это происходило на практически каждой соперничающей плате.

Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3

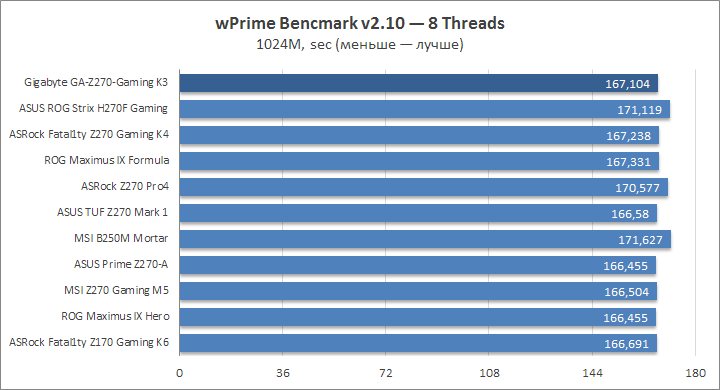

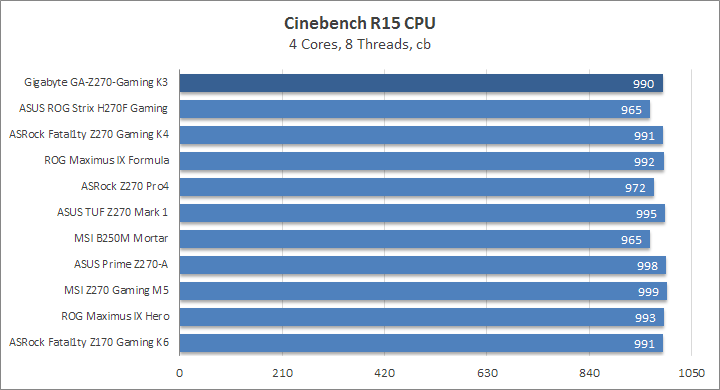

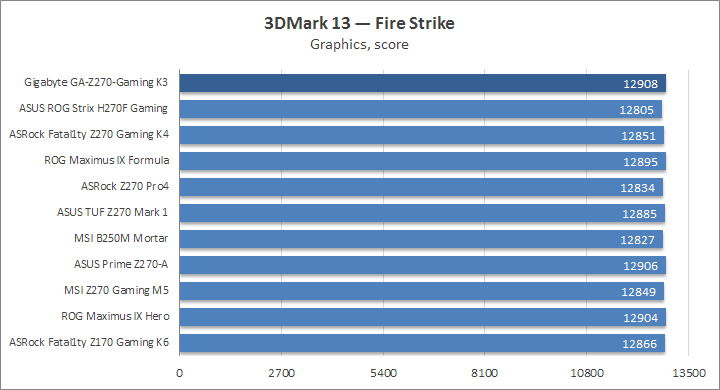

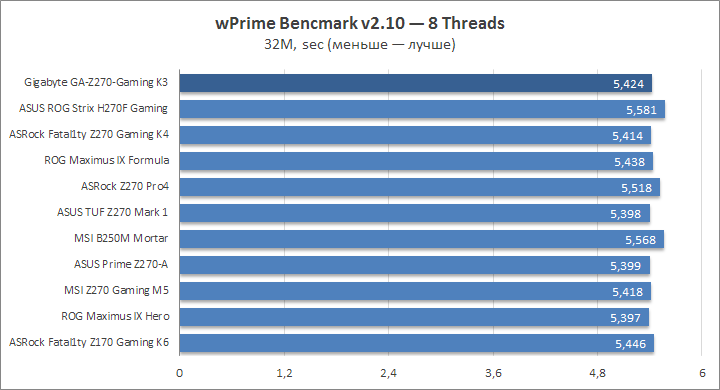

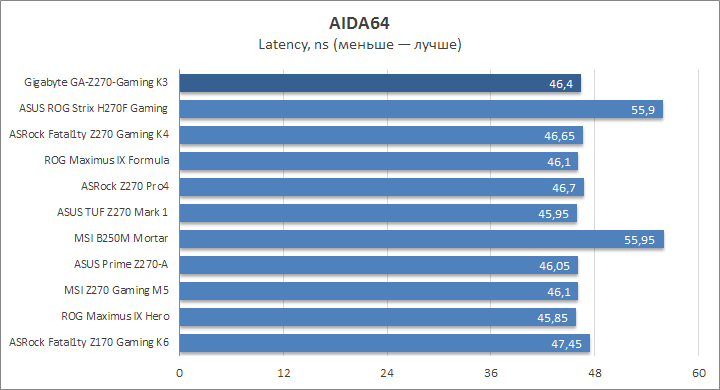

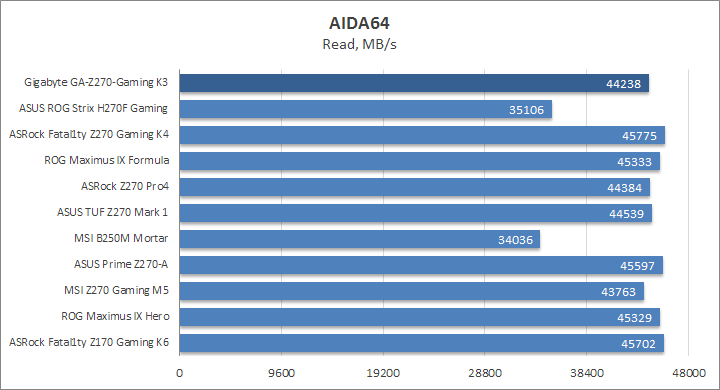

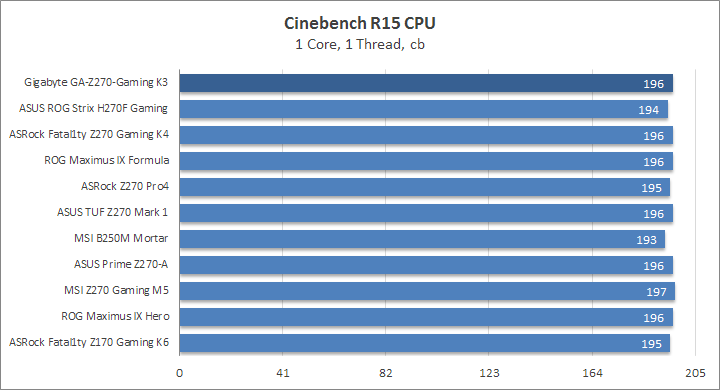

Испытуемая занимает места в середине группы при оценке быстродействия ОЗУ.

Gigabyte GA-Z270-Gaming K3

Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3

Неплохая продуктивность системы наблюдается в несложных расчётах.

Gigabyte GA-Z270-Gaming K3

Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3

Gigabyte GA-Z270-Gaming K3

Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3

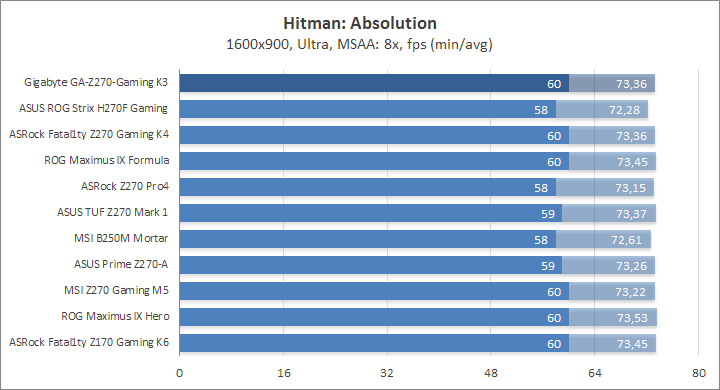

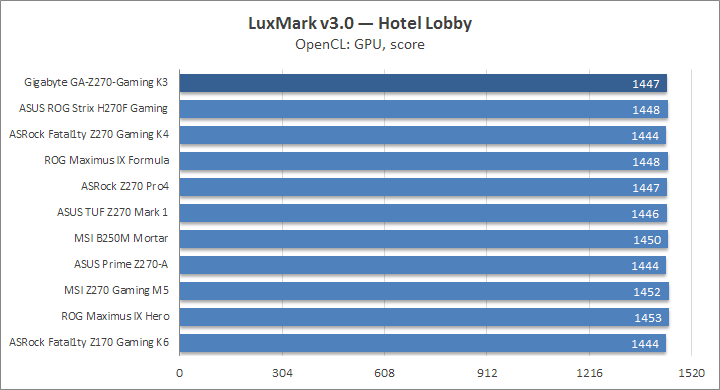

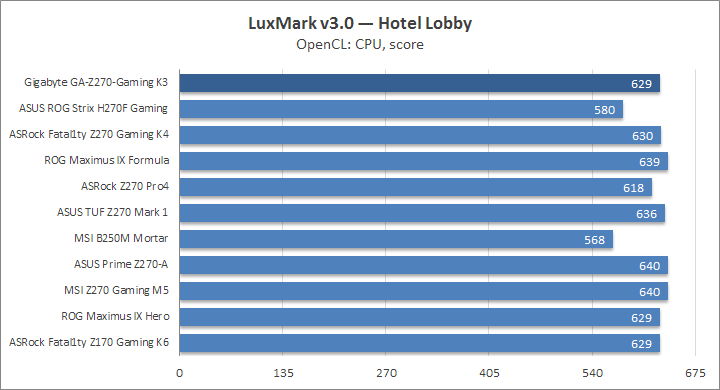

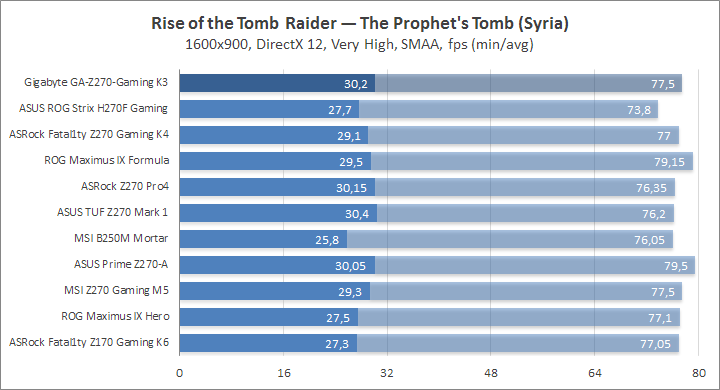

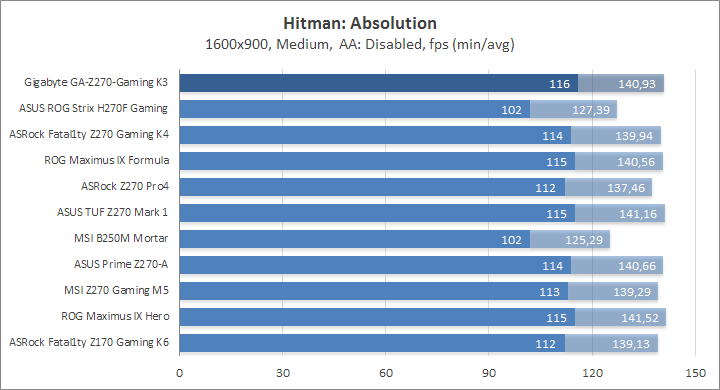

Комплексная нагрузка показала хорошие итоговые результаты.

Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3

Отличные отметки в Fire Strike.

Gigabyte GA-Z270-Gaming K3

Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3

Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3

Gigabyte GA-Z270-Gaming K3Gigabyte GA-Z270-Gaming K3

С играми продукт от Gigabyte справится без проблем.

Энергопотребление системы

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Для создания нагрузки использовался профиль In-place large FFTs в составе утилиты Prime95 (28.10). Производился расчёт среднего значения потребления тестового стенда «от розетки» на протяжении восьми минут работы программы, а затем, после завершения теста, ещё минуту замерялся уровень, соответствующий состоянию простоя системы.

Gigabyte GA-Z270-Gaming K3

При работе системы напряжение у процессора росло до высоких 1,3 В, а на вспомогательном модуле SA также повышалось, скорее всего, до необязательных 1,25 В. Система мониторинга за ещё одним важным IO здесь не реализована. Поэтому особого удивления цифры потребления, бÓльшие от средних, вызывать не должны. Но всё находится в рамках разумного, а энтузиасты всё равно займутся тонкой подстройкой, уходя от автоматически выставленных позиций.

Вывод

С оглядкой на «сотую» серию чипсетов, в обновлённом продукте геймерского уклона я встретил новый подход к модулю по стабилизации напряжений. Оказались усиленными все важные группы: CPU Voltage, SA и IO. Другая модель ШИМ-контроллера привнесла новый набор профилей LLC. Такой комплекс мер позволил мне разогнать до хороших отметок как тестовый экземпляр процессора, так и модули памяти. Однако нельзя не упомянуть температурный режим при этом, он оказался несколько выше, чем у прямых рыночных конкурентов.

В штатном режиме работы платы Gigabyte GA-Z270-Gaming K3 проблем я не нашёл. Быстродействие системы оказалось ожидаемо высоким. Главная инновация инженеров — множество температурных датчиков, шесть температурных показателей, совместно с комплексом Smart Fan 5, можно использовать для составления алгоритмов работы системных охладителей.

Из бонусного оснащения, к сожалению, выделить практически нечего. Звуковая система не оснащена ОУ, присутствует лишь старшее решение Realtek — ALC1220. Главный уклон разработчики сделали в сторону иллюминации. Индикаторов здесь действительно много, расположены они практически по всему периметру устройства, хотя имеют всего один рабочий цвет.

Способно удивить наличие единственного M.2 на поверхности изделия. Вспоминая про младший статус рассматриваемого продукта, не стоит изумляться из-за отсутствия вспомогательных элементов для проведения разгонных мероприятий, помочь смогут, разве что, четыре диагностических светодиода, работающие во время процедуры опроса оборудования.

В целом, на роль начальной платы для игровой системы новинка целиком подойдёт. Если в планах пользователя нет покорения оверклокерского Олимпа, мало интересны утилиты для улучшения звучания и стримминга, то GA-Z270-Gaming K3 может удачно вписаться в его запросы. Немаловажным фактором является стоимость продукта. На зарубежных площадках она находится на привлекательном уровне среди остальных конкурирующих изделий, хотя на отечественном рынке это пока что не отобразилось.

Обзор материнской платы Gigabyte GA-Z270-Gaming K3: игры без излишеств

Компания Gigabyte выпустила новую материнскую плату с целью найти компромисс между стоимостью и функциональностью. Удалось ли ей это?

⇣ Содержание

  • Страница 1 — Внешний вид. Технические характеристики
    • § Обзор материнской платы Gigabyte GA-Z270-Gaming K3
    • § Упаковка и комплектация
    • § Возможности UEFI BIOS
    • § Разгон и стабильность
    • § Заключение

    Серия материнских плат Gaming компании Gigabyte на чипсете Intel Z270 Express состоит из семи моделей, среди которых самая простая и доступная плата форм-фактора ATX — наша сегодняшняя подопытная Gigabyte GA-Z270-Gaming K3. Несмотря на явные упрощения и удешевления — в сравнении, например, с недавно протестированной нами Gigabyte GA-Z270X-Gaming 7, данная модель разработана специально для подавляющего большинства геймеров, которым, как правило, достаточно одного полноценного слота PCI Express x16, одного гигабитного сетевого контроллера, нескольких разъёмов SATA и одного М.2, а также приличного звукового тракта. То есть у GA-Z270-Gaming K3 есть всё необходимое для того, чтобы стать основой для игровой платформы, и при этом она не требует от потенциальных покупателей переплаты за те функции и особенности, которые им вряд ли когда-нибудь потребуются.

    У Gigabyte GA-Z270-Gaming K3 есть полный современный джентльменский набор: функции разгона и новомодная подсветка, а также несколько интересных особенностей. Давайте узнаем, что Gigabyte предлагает за весьма умеренные по меркам плат с чипсетом Intel Z270 Express 145 долларов США.

    ⇡#Обзор материнской платы Gigabyte GAZ270-Gaming K3

    Технические характеристики и стоимость

    Gigabyte GA-Z270-Gaming K3
    Поддерживаемые процессоры Процессоры Intel Core i7/Core i5/Core i3/Pentium/Celeron
    в исполнении LGA1151 (шестое и седьмое поколение микроархитектуры Core)
    Чипсет Intel Z270 Express
    Подсистема памяти 4 × DIMM DDR4 небуферизованной памяти объёмом до 64 Гбайт;
    двухканальный режим работы памяти;
    поддержка модулей с частотой 3866(O.C.)/3800(O.C.)/3733(O.C.)/3666(O.C.)/3600(O.C.)
    3466(O.C.)/3400(O.C.)/3333(O.C.)/3300(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666(O.C.)
    2400(O.C.)/2133 МГц;
    поддержка Intel XMP (Extreme Memory Profile)
    Графический интерфейс Поддержка интегрированной в процессоры графики Intel HD Graphics;
    выход HDMI 1.4 c поддержкой разрешений до 4096 × 2160 @24 Гц;
    выход DVI-D с поддержкой разрешений до 1920 × 1200 @60 Гц;
    возможность одновременного подключения двух дисплеев
    Разъёмы для плат расширения 3 слота PCI Express x16, режимы работы x16, x16/x4;
    3 слота PCI Express x1, Gen 3
    Масштабируемость видеоподсистемы NVIDIA 2-way SLI Technology;
    AMD 2-way/3-way CrossFireX Technology
    Интерфейсы накопителей Чипсет Intel Z270 Express:
    – 6 × SATA 3, пропускная способность до 6 Гбит/с;
    – 2 × SATA Express, пропускная способность до 10 Гбит/с;
    – поддержка RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage 15, Intel Smart Connect Technology и Intel Smart Response, NCQ, AHCI и Hot Plug;
    – 1 × M.2 (PCI Express x16, Gen 3), пропускная способность до 32 Гбит/с (поддерживает типы 2242/2260/2280/22110);
    – поддержка Intel Optane Memory
    Сетевой
    интерфейс
    Сетевой контроллер Killer E2500 (10/100/1000 Мбит/с)
    Аудиоподсистема 7.1-канальный HD-аудиокодек Realtek ALC1220;
    звуковые конденсаторы Nichicon;
    встроенный усилитель для наушников;
    экранирование аудиопроцессора;
    соотношение «сигнал — шум» 120 дБ;
    поддержка USB DAC-UP 2;
    изолированная от PCB звуковая карта
    Интерфейс USB Чипсет Intel Z270 Express:
    – 8 портов USB 3.1 Gen 1 (4 на задней панели и 4 подключаются к разъёмам на плате);
    – 6 портов USB 2.0/1.1 (2 на задней панели и 4 подключаются к разъёмам на плате).
    Контроллер ASMedia ASM2142:
    – 2 порта USB 3.1 Gen 2 (оба на задней панели платы, Type-C и Type-A)
    Разъёмы и кнопки на задней панели 2 порта USB DAC-UP 2 и комбинированный PS/2-порт;
    выход DVI-D;
    2 порта USB 3.1 Gen2 Type-C и Type-A;
    выход HDMI и 2 порта USB 3.1 Gen 1;
    2 порта USB 2.0 и LAN-розетка RJ-45;
    6 3,5-мм аудиоразъёмов
    Внутренние разъёмы на системной плате 24-контактный разъём питания ATX;
    8-контактный разъём питания ATX 12 В;
    6 SATA 3;
    2 SATA Express;
    M.2;
    4-pin разъём для вентилятора CPU с поддержкой PWM;
    4-pin разъём для помпы СЖО;
    4 4-pin разъёма для корпусных вентиляторов с поддержкой PWM;
    группа разъёмов для передней панели;
    разъём аудио для передней панели;
    2 разъёма USB 2.0 для подключения 4 портов;
    2 разъёма USB 3.1 Gen1 для подключения 4 портов;
    разъём TPM (Trusted Platform Module);
    Thunderbolt разъём;
    перемычка Clear CMOS;
    разъём S/P-DIF Out
    BIOS 2 × 64 Мбит AMI UEFI BIOS с мультиязычным интерфейсом и графической оболочкой;
    поддержка технологии DualBIOS;
    совместимость с ACPI 5.0;
    поддержка PnP 1.0a;
    поддержка SM BIOS 2.7;
    поддержка DMI 2.7;
    поддержка WfM 2.0
    Контроллер I/O iTE I/O Controller Chip IT8686E
    Фирменные функции, технологии и особенности APP Center:
    – 3D OSD;
    – @BIOS;
    – Ambient LED;
    – AutoGreen;
    – BIOS Setup;
    – Color Temperature;
    – Cloud Station;
    – EasyTune;
    – Easy RAID;
    – Fast Boot;
    – Game Boost;
    – ON/OFF Charge;
    – Platform Power Management;
    – Smart Backup;
    – Smart Keyboard;
    – Smart TimeLock;
    – System Information Viewer;
    – USB Blocker;
    – USB DAC-UP 2;
    – V-Tuner.
    3TB+ Unlock.
    Q-Flash.
    Xpress Install
    Форм-фактор, габариты (мм) ATX, 305 × 244
    Гарантия производителя, лет 3
    Минимальная розничная стоимость, руб. 10 600

    ⇡#Упаковка и комплектация

    Материнская плата Gigabyte GA-Z270-Gaming K3 поставляется в картонной коробке стандартных размеров, оформленной ярко и даже в какой-то степени вызывающе. Из полезной информации на лицевой стороне отметим название модели платы, перечисление ключевых характеристик и поддерживаемых технологий.

    Но основная информация о продукте, конечно же, приведена на обратной стороне коробки, где пользователь сможет узнать о плате всё, что о ней вообще нужно знать. Там же в небольшой таблице приведены краткие характеристики системной платы.

    Наклейка с торца коробки, где указаны серийный номер продукта, штрихкоды и краткое перечисление интерфейсов, ничем не примечательна.

    Комплектация у Gigabyte GA-Z270-Gaming K3 скромная. Помимо самой платы, запечатанной в антистатический пакет, в коробке находятся две пары SATA-кабелей с защёлками, заглушка на заднюю панель, колодка G-Connector для удобного подключения кабелей передней панели корпуса, инструкция по эксплуатации и наклейка серии Gaming.

    Данная модель Gigabyte выпускается в Китае, на неё предоставляется трёхлетняя гарантия. Стоимость GA-Z270-Gaming K3 в зарубежных онлайн магазинах начинается от 145 долларов США без учёта доставки, а в России плату можно купить не менее чем за 10 600 рублей.

    Дизайн и особенности

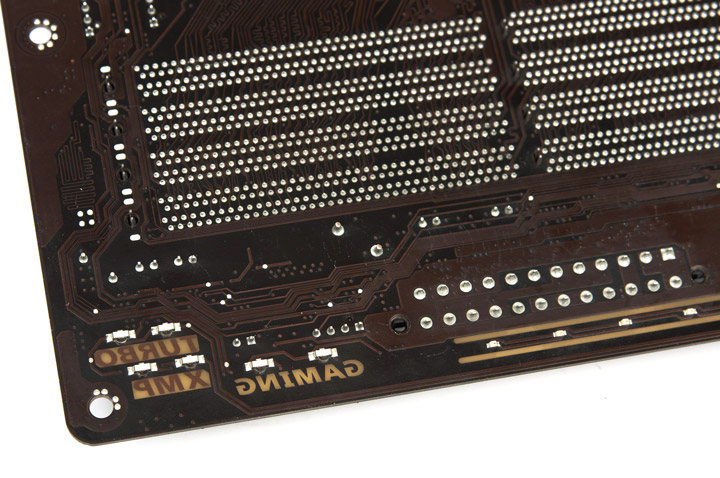

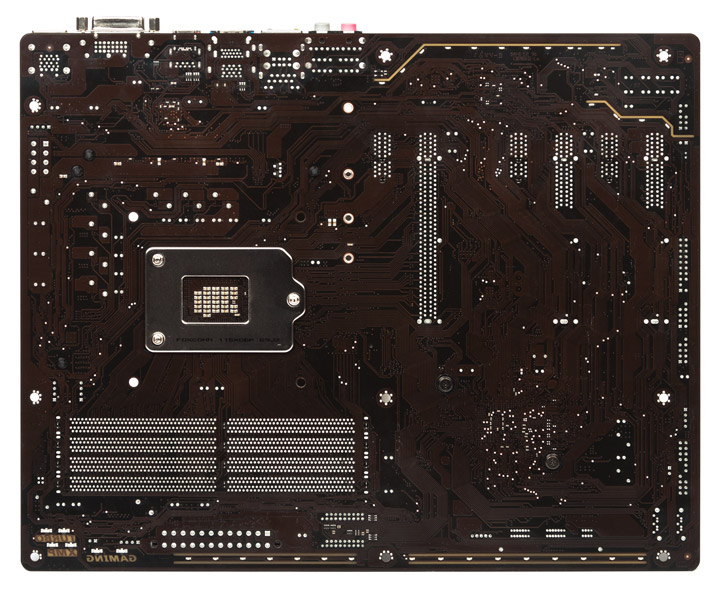

    Материнская плата Gigabyte GA-Z270-Gaming K3 базируется на тёмно-коричневом текстолите и выполнена в стандартном форм-факторе ATX (305 × 244 мм).

    Дизайн новинки не отличается оригинальностью: она оформлена достаточно спокойно, не вызывающе — по крайней мере по сравнению с коробкой. Хоть какую-то яркость общему тёмному фону платы придают алые вставки на радиаторах силовых цепей питания процессора и чипсете. При включении они будут слегка подсвечиваться, но об этом мы подробнее расскажем позже.

    Сначала приведём схему расположения её элементов из инструкции по эксплуатации.

    Далее последовательно разберём все особенности продукта.

    В первую очередь нужно отметить, что на интерфейсную панель платы выведены два порта USB DAC-UP 2 и комбинированный PS/2-порт, видеовыходы DVI-D и HDMI, два порта USB 3.1 Gen2 Type-C и Type-A, два порта USB 3.1 Gen 1, два порта USB 2.0 и сетевая LAN-розетка RJ-45, а также шесть 3,5-мм аудиоразъёмов.

    Сразу же выделим отсутствие видеовыхода DisplayPort и оптического выхода S/P-DIF-интерфейса. Это, на наш взгляд, можно отнести к недостаткам платы.

    Несмотря на то, что Gigabyte GA-Z270-Gaming K3 относится к среднебюджетному классу , все радиаторы на ней закрепляются винтами, а не пластиковыми защёлками, что очень удобно при их снятии и установке. К тому же тут нет всевозможных пластиковых кожухов, которые, честно говоря, нам кажутся лишними. Вот как выглядит плата в «голом» виде.

    Упрощения в конструкции GA-Z270-Gaming K3 в сравнении с серией плат Gigabyte Aorus начинаются сразу же с процессорного разъёма конструктива LGA1151. На этой модели он не имеет золотого напыления на контактах.

    В то же время в плане поддержки процессоров никаких отличий нет – плата может работать с любыми моделями CPU, выпущенными в конструктивном исполнении LGA1151.

    Система питания процессора семифазная, она построена по концепции Ultra Durable с использованием высококачественных твердотельных конденсаторов, полевых транзисторов с низким уровнем сопротивления и дросселей с ферритовым сердечником.

    Управление питанием процессора на плате обеспечивает ШИМ-контроллер ISL95866 производства Intersil.

    Пара стандартных разъёмов с 24 и 8 контактами обеспечивают питание всем компонентам платы.

    Кристалл чипсета Intel Z270 Express контактирует со своим радиатором через термопасту, которая, к слову, успела совсем высохнуть, несмотря на новизну платы.

    На Gigabyte GA-Z270-Gaming K3 распаяны четыре слота DIMM для оперативной памяти стандарта DDR4, но, в отличие от плат серии Aorus, здесь они лишены металлизированного корпуса Memory Armor.

    При этом отметим, что двухканальный ШИМ-контроллер памяти тот же и обвязка та же. А рядом расположены два светодиода, сигнализирующие об активации XMP (Extreme Memory Profile) или турборежима.

    Предельный объём оперативной памяти здесь может достигать всё тех же 64 Гбайт, однако максимальная частота составляет 3866 МГц против 4133 МГц на флагманских платах Gigabyte. Впрочем, это лишь паспортные значения, ведь разогнать память дальше можно частотой BCLK. Добавим, что поддерживаются XMP и огромное количество конкретных модулей/комплектов памяти.

    Конструктивно из шести слотов PCI Express 3.0 три x16 и три x4.

    При этом лишь первый PCI Express 3.0 x16, подключенный напрямую к процессору, имеет металлизированную оболочку и увеличенное число точек пайки к текстолиту, что повышает его стойкость на излом в 1,7 раза и на выдёргивание в 3,2 раза.

    Остальные этого лишены — здесь тоже налицо экономия в сравнении с платами серии Aorus.

    Технология NVIDIA SLI платой Gigabyte GA-Z270-Gaming K3 не поддерживается, а вот пара видеокарт AMD на ней сможет работать в 2-way CrossFireX, правда, в довольно сомнительном режиме x16/x4. Для переключения режимов работы слотов между слотами распаян коммутатор NXP L04083B производства NXP Semiconductors.

    Слотами PCI Express для видеокарт можно и не пользоваться, а задействовать встроенное в процессор графическое ядро. В этом случае на плате в дело вступит контроллер PTN3360DBS, обеспечивающий работу обоих видеовыходов и также выпущенный NXP Semiconductors.

    Через выход HDMI 1.4 можно вывести картинку с разрешением вплоть до 4096 × 2160 пикселей с частотой 24 Гц, а через DVI-D – до 1920 × 1200 пикселей с частотой 60 Гц.

    Поддержка накопителей на Gigabyte GA-Z270-Gaming K3 реализована исключительно возможностями чипсета Intel Z270 Express. Шесть портов SATA III на плате разбиты на две группы. Четыре горизонтальных объединены в два порта SATA Express с пропускной способностью до 16 Гбит/с, а ещё два расположены отдельно и ориентированы вертикально.

    Поддерживаются RAID 0, RAID 1, RAID 5 и RAID 10, технологии Intel Rapid Storage 15, Intel Smart Connect Technology и Intel Smart Response, а также NCQ, AHCI и Hot Plug.

    Есть на плате и высокоскоростной порт Turbo M.2 с пропускной способностью до 32 Гбит/с — для SSD-модулей, работающих по протоколу NVMe.

    Он позволяет установить накопители длиной от 4,2 до 11,0 см.

    Если выше мы уже отмечали очевидные упрощения и удешевления Gigabyte GA-Z270-Gaming K3 в сравнении с платами серии Aorus, то в части сетевого контроллера их нет: на плате разместился гигабитный сетевой контроллер Killer E2500 производства Rivet Networks. Один, зато какой.

    14 портов USB реализованы возможностями чипсета Intel Z270 Express. Из них 8 относятся к типу USB 3.1 Gen1 (USB 3.0), а еще 6 – USB 2.0. Четыре порта USB 3.1 Gen 1 и два USB 2.0 выведены колодками на плату, а остальные – на интерфейсную панель.

    Кроме того, контроллером ASMedia ASM2142 на Gigabyte GA-Z270-Gaming K3 реализованы два порта USB 3.1 Gen2 с пропускной способностью до 10 Гбит/с.

    Оба порта расположены на задней панели платы (Type-C и Type-A).

    Коснулись упрощения и звукового тракта, правда, здесь они не столь существенные. Вместо Creative Sound Core3D, считающегося одним из лучших встраиваемых HD-аудиокодеков, Gigabyte GA-Z270-Gaming K3 получила 7.1-канальный Realtek ALC1220, экранированный металлическим колпаком.

    Звуковые конденсаторы Nichicon, встроенный усилитель для наушников и изолированная от PCB зона звукового тракта никуда не делись. Это позволило разработчикам гарантировать обеспечение соотношения «сигнал — шум» на уровне 120 дБ.

    Отметим мы и два жёлтых USB-порта на интерфейсной панели, названные USB DAC-UP 2 и предназначенные для подключения внешних ЦАП.

    Эти порты имеют изолированный источник питания, вдвое минимизирующий уровень шумов в выходном напряжении, а также позолоченные контакты.

    Обеспечение работы порта PS/2 и функций мониторинга с управлением вентиляторами возложены на контроллер iTE IT8686E.

    В общей сложности к Gigabyte GA-Z270-Gaming K3 можно подключить пять вентиляторов — и каждым из них плата будет автоматически управлять.

    Два ШИМ-разъёма вентиляторов имеют повышенную мощность (2А) и могут обеспечить питанием высокооборотистые помпы систем жидкостного охлаждения. Кроме этого, на плате есть шесть температурных сенсоров.

    В нижней части текстолита платы выведен стандартный набор коннекторов, а вот очень полезного индикатора POST-кодов здесь нет. Налицо ещё одно упрощение, хотя мы не думаем, что установка данного модуля на плату сколь-либо серьёзно повлияла бы на её стоимость. Вероятно, это чистый маркетинг.

    Частично его заменяют четыре светодиода, сигнализирующие о проблемах с процессором, оперативной памятью, видеокартой или подключенными к плате накопителями.

    Но это, согласитесь, не слишком радостный компромисс. А вот BIOS у Gigabyte GA-Z270-Gaming K3 двойной, состоящий из пары 64-битных микросхем с поддержкой автоматического восстановления образа основной микросхемы из резервной.

    Очень просто реализована система охлаждения платы. На элементах цепей питания процессора установлены два независимых алюминиевых радиатора с термопрокладками, а чипсет охлаждает радиатор с термопастой.

    Разительно проще у Gigabyte GA-Z270-Gaming K3 и подсветка, реализованная только двумя парами светодиодных линеек на обратной стороне текстолита.

    Цвет лишь красный, зато интенсивность можно настроить, синхронизировав с ритмом музыки звуковой карты или звуками игры.

    Возможности подключения внешней подсветки нет.

    Итак, как мы сейчас выяснили, аппаратная часть Gigabyte GA-Z270-Gaming K3 упрощена практически по всем пунктам. Теперь давайте узнаем, насколько менее функциональной стала программная часть платы.

    ⇡#Возможности UEFI BIOS

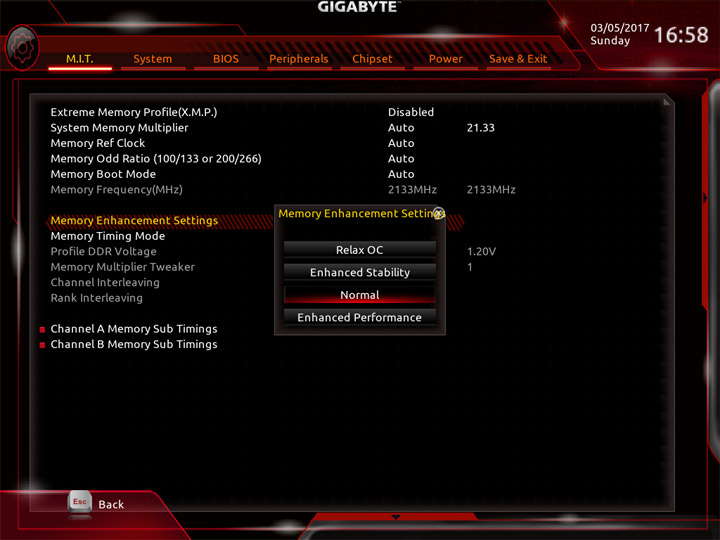

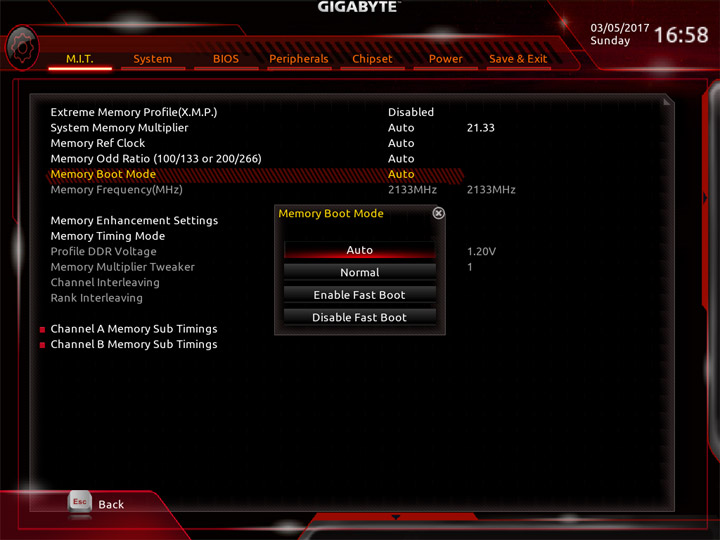

    BIOS материнской платы Gigabyte GA-Z270-Gaming K3 мало чем отличается от программной оболочки недавно протестированной нами платы Gigabyte GA-Z270X-Gaming 7. Она также поддерживает мультиязычный интерфейс, в числе языков которого есть и русский. Мы тестировали плату c последней доступной на момент подготовки статьи версией F5 от 20 февраля 2017 года, а скриншоты приведены с настройками при максимально достигнутом разгоне системы.

    Упрощённый режим EZ Mode позволяет увидеть только основные параметры системы и провести их базовую настройку. Здесь же можно выбрать один из профилей настроек BIOS: энергосбережение, производительность или бесшумность.

    При переходе в классический режим сразу же попадаем в основной раздел M.I.T. с пятью подразделами для оверклокинга и мониторинга, а также утилитой Smart Fan 5.

    Ключевые параметры настроек процессора и оперативной памяти размещены в подразделе Advanced Frequency Settings.

    Отсюда же можно попасть и в подраздел с настройками оперативной памяти, который ничем не отличается от аналогичного у более дорогих плат Gigabyte.

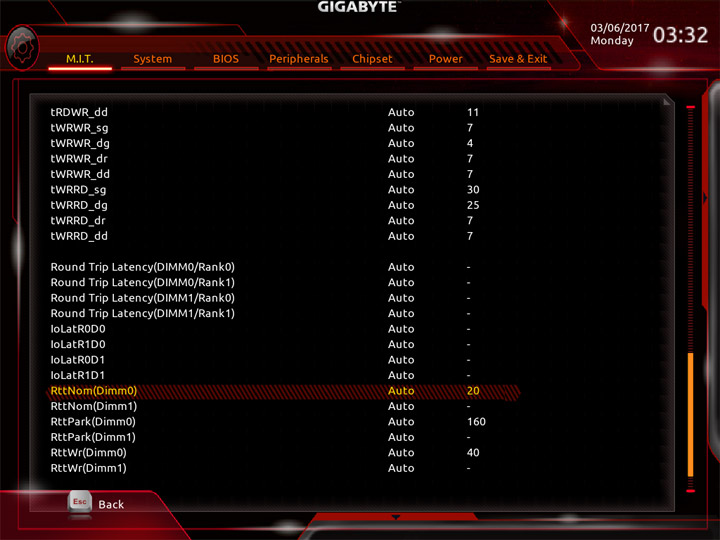

    В частности, количество доступных для изменения таймингов оперативной памяти вообще ничем не ограничено, и за их изучением можно провести несколько суток.

    Четыре отдельных подраздела отвечают за параметры питания и напряжения.

    В первом можно задать режим работы CPU Loadline Calibration, который имеет три уровня стабилизации напряжения на ядре CPU – Normal, High или Turbo.

    Следом идут настройки напряжений процессора, памяти, цепей питания и чипсета.

    Вспомогательный подраздел состоит всего из двух пунктов. В нём, например, можно активировать какие-то оптимизации для тестового пакета шестнадцатилетней давности.

    Встроенная утилита для управления скоростью вентиляторов и мониторинга Smart Fan 5 здесь столь же функциональна, как и на флагманских платах Gigabyte.

    Нет никаких упрощений и в основных разделах System и BIOS.

    Основного раздела BIOS коснулись лишь косметические изменения.

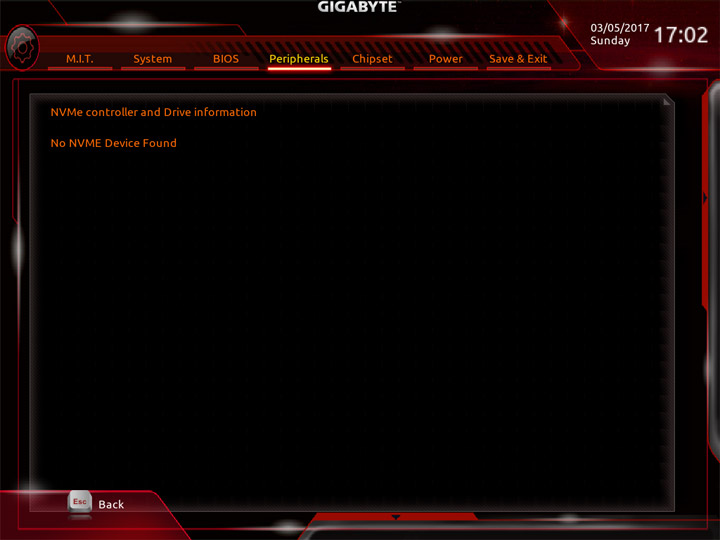

    Чуть проще выглядит раздел с настройками периферийных устройств и контроллеров платы, поскольку их на Gigabyte GA-Z270-Gaming K3 попросту меньше.

    Выделить что-то особенное в двух основных разделах Chipset и Power вряд ли можно.

    Сохранить или загрузить восемь профилей настроек BIOS можно в основном разделе Save & Exit. Также можно загрузить профили с носителей.

    Удобная и предельно простая утилита Q-Flash обновит версию BIOS с любого носителя, подключаемого к USB-порту, либо через сеть.

    В завершение отметим, что никаких проблем при работе с BIOS материнской платы Gigabyte GA-Z270-Gaming K3 у нас не возникло.

    ⇡#Разгон и стабильность

    Проверка стабильности, оверклокерского потенциала и производительности материнской платы Gigabyte GA-Z270-Gaming K3 была проведена в закрытом корпусе системного блока при комнатной температуре около 24 градусов Цельсия. Конфигурация состояла из следующих комплектующих:

    • системная плата: Gigabyte GA-Z270-Gaming K3 (Intel Z270 Express, LGA1151, BIOS F5 от 20.02.2017);
    • процессор: Intel Core i7-7700K 4,2-4,5 ГГц (Kaby Lake-S, 14 нм, B0, 1,25 В, 4 × 256 Kбайт L2, 8 Мбайт L3);
    • система охлаждения CPU: Thermalright TRUE Spirit 140 (два вентилятора TY-140 ~1280 об/мин);
    • термоинтерфейс: ARCTIC MX-4;
    • видеокарта: Gigabyte GeForce GTX 1080 G1 Gaming (GV-N1080G1 GAMING-8GD) 8 Гбайт, разогнанная до 1786-1925(2050)/11008 МГц;
    • оперативная память: DDR4 2 × 8 Гбайт GeIL Evo × GEX416GB3000C15ADC (XMP 3000 МГц, 15-17-17-35_2T, 1,35 В);
    • системный диск: Intel SSD 730 480 Гбайт (SATA III, BIOS vL2010400);
    • диск для программ и игр: Western Digital VelociRaptor (SATA II, 300 Гбайт, 10000 об/мин, 16 Мбайт, NCQ);
    • архивный диск: Samsung Ecogreen F4 HD204UI (SATA II, 2 Тбайт, 5400 об/мин, 32 Мбайт, NCQ);
    • звуковая карта: Auzen X-Fi HomeTheater HD;
    • корпус: Thermaltake Core X71 (пять be quiet! Silent Wings 2 (BL063) на 900 об/мин);
    • панель управления и мониторинга: Zalman ZM-MFC3;
    • блок питания: Corsair AX1500i Digital ATX (1500 Вт, 80 Plus Titanium), 140-мм вентилятор.

    Тестирование было проведено под управлением операционной системы Microsoft Windows 10 Pro с установкой следующих драйверов:

    • чипсет материнской платы Intel Chipset Drivers – 10.1.1.42 WHQL от 18.01.2017;
    • Intel Management Engine Interface (MEI) – 11.6.0.1050 WHQL от 16.11.2016;
    • драйверы видеокарты – GeForce 378.72 WHQL от 17.02.2017.

    Стабильность системы при разгоне мы проверяли несколькими особо ресурсоёмкими утилитами во главе со стресс-тестом Linpack в оболочке LinX 0.7.1, а мониторинг проводился с помощью HWiNFO64 версии 5.45-3090.

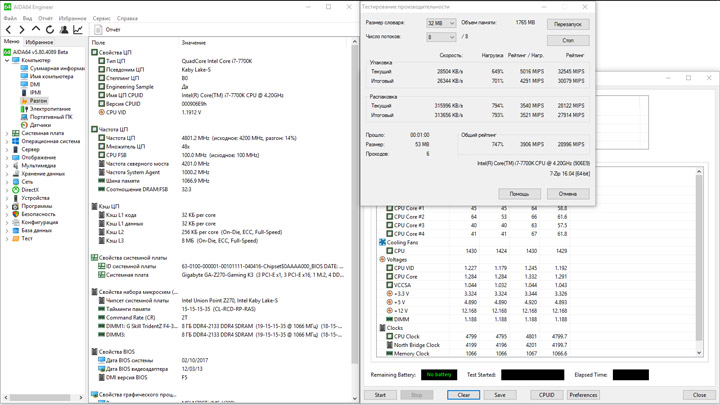

    Сначала приведём спецификации платы Gigabyte GA-Z270-Gaming K3, полученные при помощи утилиты AIDA64 Extreme.

    При первом запуске материнской платы Gigabyte GA-Z270-Gaming K3 в её BIOS мы только отключили лишние контроллеры и активировали профиль работы модулей оперативной памяти. Все остальные настройки не изменялись. В результате процессор стартовал в штатном режиме и под нагрузкой работал на частотах от 4,2 до 4,5 ГГц.

    Первый же тест Linpack показал, что автоматические настройки BIOS Gigabyte GA-Z270-Gaming K3 далеко не идеальны для оптимальной работы процессора, поскольку, даже несмотря на использование Intel Core i7-7700K с заменённым жидким металлом термоинтерфейсом, температура наиболее горячего ядра достигала отметки 78 градусов Цельсия, что явно ненормально для наших тестовых условий.

    По данным мониторинга, напряжение на ядре достигало каких-то невероятных для неразогнанного процессора 1,4 В, поэтому далее мы зафиксировали LLC на среднем уровне High и стали искать минимально возможное напряжение для стабильной работы процессора без перегрева. На нашем экземпляре платы Gigabyte GA-Z270-Gaming K3 таким оказалось значение 1,190 В.

    Ручная настройка BIOS позволила снизить пиковую температуру процессора сразу на 15(!) градусов Цельсия — наиболее горячее ядро не прогревалось выше 63 градусов Цельсия.

    Другое дело, не правда ли? Теперь можно и разгонять.

    Как вы наверняка помните, материнская плата Gigabyte GA-Z270X-Gaming 7 позволила нам добиться от этого же экземпляра процессора частоты 5000 МГц при напряжении 1,395 В, а вот героиня сегодняшнего тестирования Gigabyte GA-Z270-Gaming K3, увы, на такие подвиги оказалась неспособна. Несмотря на все наши ухищрения, различные вариации настроек BIOS и многочасовые тесты, нам удалось достичь только частоты 4900 МГц при напряжении 1,395 В.

    Максимальные температуры процессора под Linpack были довольно далекими от критичных – 86 градусов Цельсия по наиболее горячему ядру. Но получить ещё хотя бы 100 МГц не удавалось никакими ухищрениями.

    Вполне вероятно, что более простая схема питания процессора и различные прочие упрощения платы как раз и влияют на такие тонкости в разгоне. Да и на более высокие температуры VRM нельзя не обратить внимание. Иначе говоря, сегодняшний результат – практическое подтверждение того факта, что флагманские платы отличаются от бюджетных далеко не только контроллерами или подсветкой.

    Так как из процессора больше ничего на Gigabyte GA-Z270-Gaming K3 выжать было нельзя, то далее мы проверили возможности разгона комплекта оперативной памяти DDR4. Результат получился вполне удовлетворительным, ведь пара модулей GeIL Evo × GEX416GB3000C15ADC с номинальной частотой 3000 МГц на этой плате стабильно заработала на частоте 3333 МГц с таймингами до 16-18-18-28 CR2 и tRFC 550.

    При этом температуры процессора оказались даже на несколько градусов Цельсия ниже, чем без разгона памяти.

    Теперь оценим производительность платы.

    Производительность

    Недавно протестированная Gigabyte GA-Z270X-Gaming 7 заняла первое место по производительности в моём рейтинге из четырёх плат с чипсетом Intel Z270 Express (в первую очередь благодаря новому, «скальпированному» процессору). Поэтому сегодня мы сравним Gigabyte GA-Z270-Gaming K3 именно с этой платой. Отметим, что на GA-Z270X-Gaming 7 процессор разогнан чуть сильнее, а на GA-Z270-Gaming K3 – чуть быстрее память. Вот какую разницу в производительности мы получили.

    Gigabyte GA-Z270-Gaming K3
    Intel Core i7-7700K @5,0 ГГц
    DDR4 2 × 8 Гбайт GeIL Evo × GEX416GB3000C15ADC
    3,2 ГГц 15-18-18-28 CR1
    Gigabyte GA-Z270X-Gaming 7
    Intel Core i7-7700K @5,0 ГГц
    DDR4 2 × 8 Гбайт GeIL Evo × GEX416GB3000C15ADC
    3,2 ГГц 15-18-18-28 CR1
    AIDA64 Extreme 5 cache & memory benchmark

    Отставание Gigabyte GA-Z270-Gaming K3 очевидное, но не критичное. Более того, в тесте y-cruncher младшая плата опередила старшую, а в тесте Blender 30-процентное преимущество GA-Z270-Gaming K3 объясняется сменой версии бенчмарка, в котором очень здорово повысилась производительность. К сожалению, перетестировать GA-Z270X-Gaming 7 уже не представлялось возможным, зато теперь мы можем наглядно увидеть, сколь много зависит от оптимизации самих приложений, а не только от аппаратной части.

    ⇡#Заключение

    Каких-то серьёзных претензий к плате Gigabyte GA-Z270-Gaming K3 у нас нет. Из того, чего ей действительно не хватает, можно выделить только индикатор POST-кодов и видеовыход Display Port. В остальном у платы есть все современные интерфейсы, включая пару USB 3.1 Gen2 и один Turbo M.2, оптимизированный сетевой контроллер Killer E2500, 7.1-канальный HD-аудиокодек Realtek ALC1220, два «аудиофильских» порта USB DAC-UP 2, все функции оверклокинга, двойной BIOS и подсветка.

    Зарубежная стоимость GA-Z270-Gaming K3 ($145) весьма привлекательна по текущему курсу рубля, однако российские реалии рынка вносят свои коррективы. Мы были бы не честны, если бы не отметили тот факт, что за ту же цену можно приобрести м одели на том же чипсете Intel Z270 Express, которые предлагают большее количество фаз в цепи питания процессора и более разнообразную подсветку. Поэтому было бы здорово, если бы стоимость Gigabyte GA-Z270-Gaming K3 была скорректирована в сторону снижения на 10-15 %. Впрочем, выбор, как и всегда, за вами.

    Источник https://www.overclockers.ua/motherboard/gigabyte-ga-z270-gaming-k3/all/

    Источник https://3dnews.ru/949333/obzor-materinskoy-plati-gigabyte-gaz270gaming-k3-igri-bez-izlishestv

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
